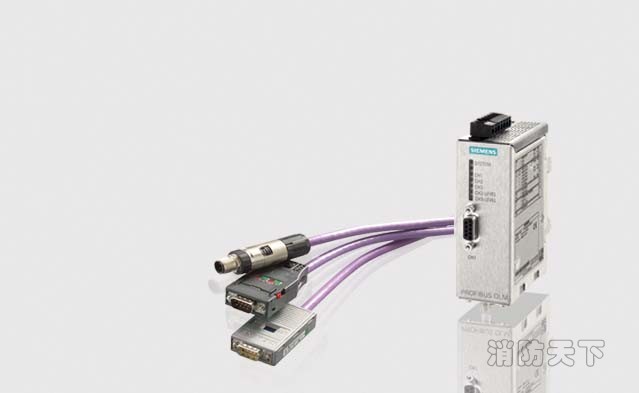

西門子PROFIBUS/RS485總線電纜

點擊圖片查看原圖

品牌：	西門子
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2018-05-17 11:00
瀏覽次數：	207

公司基本資料信息

上海非俗工控自動化設備有限公司
已繳納 0.00 保證金
聯系人瞿章明(先生)
會員 [當前離線] [加為商友] [發送信件]
電話
手機
地區上海
地址上海市松江區海立華亭

詳細說明

SIEMENS 可編程控制器
上海非俗公司優勢產品; PLC 、觸摸屏、變頻器、電纜及通訊卡、數控系統、網絡接頭、伺服驅動、凡在公司采購西門子產品，均可質保一年，假一罰十
以滿足客戶的需求為宗旨 , 以誠為本 , 精益求精，歡迎來電質詢高品質西門子產品上海非俗工控自動化設備有限公司（西門子代理商）
聯系人            ：瞿章明（銷售工程師）
手機              ：132 1743 0013 (24小時銷售技術服務)
商務QQ            ：275 0130 146
微信              ：132 1743 0013
地址（ Add ）     ：上海市松江區海立華亭5幢

西門子DP通訊電纜代理商,西門子DP電纜代理商,西門子通訊電纜代理商,西門子DP電纜,西門子總線電纜,西門子通訊電纜

6XV1830-0EH10
SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽,
為快速安裝而特殊設計,大長度: 1000m, 小訂購數量: 20m, 按米銷售

6XV1830-0AH10 PROFIBUS總線電纜
6XV1830-0EH10 PROFIBUS總線電纜
6XV1840-2AH10 profibus總線電纜
6XV1830-3EH10 profibus總線電纜
6XV1830-5FH10 profibus總線電纜
“信譽第一，客戶至上”是公司成立之初所確立的宗旨，在公司領導的嚴格要求和員工們不折不扣地貫徹執行下發展延續至今。“假一罰十”一直是我公司的主動承諾。
=======================================================

西門子屏蔽DP電纜

訂貨號

6XV1 830-0EH10

6XV1 831-2A

6XV1 830-0JH10

6XV1 830-0GH10

西門子Profibus總線電纜詳細介紹

用于不同應用區域的不同類型（例如，地下電纜、拖曳電纜、危險區域（Zone 1 和 Zone 2））
雙層屏蔽，抗干擾性能好
阻燃總線連接電纜（不含鹵素）。
由于電纜上印有以米表示的長度標記，因此易于確定長度
UL 認證

西門子Profibus總線電纜說明

由于特殊的總線電纜，有很廣的應用范圍。
由于使用了雙層屏蔽電纜和集成式接地技術，網絡具有抗干擾功能。
采用 FastConnect （快速連接）電纜，連接器連接簡單又快速，從而節省了時間。
產品中不含硅硐，因此特別適用于汽車工業（如上釉流水線）。

西門子Profibus總線電纜特性

為了構建 PROFIBUS DP 網絡，提供有不同類型的電纜，可滿足不同類型應用的要求。一般地，應該使用所列出的電纜。有關網絡組態的詳細信息，請參見 PROFIBUS 網絡手冊。

UL 認證

用于網絡電纜的 UL 列表（安全標準）對于美國和加拿大市場尤為必需。根據電纜敷設在建筑物中位置來決定適當的認證要求。這適用所有電纜，這些電纜從一個機器敷設到一遠程控制柜，位于電纜架上并保護著建筑物。通過 UL 認證的電纜在其名稱后面附加字母“GP”（通用）。

Ex認證

用于本質安全 PROFIBUS DP 應用的電纜在其名稱后面附加字母“IS”（本質安全）

西門子Profibus總線電纜概述

屏蔽的雙絞電纜，圓形截面

所有 PROFIBUS 總線電纜的特點：

因為雙屏蔽作用，這些電纜特別適合用于易受電磁干擾的工業環境中。
通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。
印有以米表示的標記

電纜類型

全新的快速連接（FC）總線電纜為徑向對稱設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。

PROFIBUS FC 標準電纜GP:
標準總線電纜專門為快速安裝而設計的
PROFIBUS FC 標準電纜 IS GP：
具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式 I/O 系統
PROFIBUS FC 快速連接高強度電纜：
專門設計用于腐蝕環境和苛刻機械負荷條件
PROFIBUS FC 食用電纜：
該種電纜使用 PE 外套材料，因此適用于食品和煙草行業。
PROFIBUS FC 接地電纜：
專用于地下敷設。它不同于裝備有附加外套的 PROFIBUS 總線電纜
PROFIBUS FC軟電纜
柔性（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動
PROFIBUS FC 拖纜:
專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線）
PROFIBUS FC FRNC 電纜：
雙芯屏蔽，阻燃設計，無鹵總線電纜，有一個共聚物外殼 FRNC（阻燃無腐蝕）

不采用快速連接技術的總線電纜（取決于結構類型）

PROFIBUS 彩色電纜:
軟總線電纜（成束線），用于花彩線。
用于圓電纜，推薦用于電纜運輸車模式
PROFIBUS 扭轉電纜
高度靈活用總線電纜：
用于移動機器部件的拖纜（絞線）
（在長 1 m電纜上能至少扭轉 500 萬次，± 180o）?
PROFIBUS 混合電纜 GP:
適合拖曳的堅固混合電纜，帶有兩條用于數據傳輸的銅導線和兩條用于 ET 200pro 的電源的銅導線
SIENOPYR FR 船用電纜
無鹵素、抗踩壓、阻燃、經過船級社認證的光纖電纜，可安裝在船甲板及船艙內。按米銷售

西門子Profibus總線電纜型號規格

訂貨號	6XV1 830-0EH10	6XV1 831-2A	6XV1 830-0JH10	6XV1 830-0GH10
產品類型描述	PROFIBUS FC 標準電纜	PROFIBUS FC 標準電纜 IS GP	PROFIBUS FC 高強度電纜	PROFIBUS FC ?食品行業電纜
適合的用途	多功能	通用電纜，用于本質安全分布式 I/O 系統	用于腐蝕環境及機械應力嚴重的工況	食品、飲料和煙草制造業
電纜名稱	02YSY （ST） CY 1 × 2 × 0.64/2.55-1 50 KF 40 FR VI	02YSY （ST） CY 1 × 2 × 0.65/2.56 BL KF40 FR	02YSY （ST） CY 1 × 2 × 0.64/2.55-150 KF 40 FR VI	02YSY （ST） C2Y 1 × 2 × 0.64/2.55-1 50 KF 40
電氣數據
單位長度的衰減測量
16 MHz 時大	42 dB/km	42 dB/km	42 dB/km	42 dB/km
4 MHz 時大	22 dB/km	22 dB/km	22 dB/km	22 dB/km
38.4 kHz 時大	4 dB/km	4 dB/km	4 dB/km	4 dB/km
9.6 kHz 時大	2.5 dB/km	2.5 dB/km	2.5 dB/km	2.5 dB/km
9.6 kHz 下的特征阻抗	270 Ω	270 Ω	270 Ω	270 Ω
9.6 kHz 下特征阻抗的相對對稱誤差	± 10%	± 10%	± 10%	± 10%
38.4 kHz 下的特征阻抗	185 Ω	185 Ω	185 Ω	185 Ω
38.4 kHz 下特征阻抗的相對對稱誤差	± 10%	± 10%	± 10%	± 10%
特征阻抗，3 MHz ...20 MHz 時	150 Ω	150 Ω	150 Ω	150 Ω
特征阻抗的相對對稱公差，3 MHz ...20 MHz 時	± 10%	± 10%	± 10%	± 10%
標稱特征阻抗	150 Ω	150 Ω	150 Ω	150 Ω
單位長度的回路電阻，大值	110 Ohm/km	110 Ohm/km	110 Ohm/km	110 Ohm/km
單位長度的屏蔽電阻，大值	9.5 Ohm/km	9.5 Ohm/km	9.5 Ohm/km	9.5 Ohm/km
1 kHz 下的單位長度電容	28.5 nF/km	28.5 nF/km	28.5 nF/km	28.5 nF/km
工作電壓（有效值）	100V	100V	100V	100V
機械數據
護套
電纜護套材料	PVC	PVC	PUR	PE
電纜護套外徑	8 mm	8 mm	8 mm	8 mm
電纜護套外徑的對稱誤差	0.4 mm	0.4 mm	0.4 mm	0.4 mm
電纜護套的顏色	紫色	藍色	紫色	黑色
環境溫度
工作期間	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
運輸期間	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
存儲期間	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
安裝時	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
彎曲半徑
可進行一次彎曲，小允許值	75 mm	75 mm	75 mm	75 mm
可進行重復彎曲，小允許值	150 mm	120 mm	150 mm	150 mm
大張力負荷	100 N	100 N	100 N	100 N
單位長度重量	76 kg/km	80 kg/km	73 kg/km	67 kg/km
燃燒特性	阻燃性符合 IEC 60332-3-24 Category C	阻燃性符合 IEC 60332-3-24 Category C	阻燃性能符合標準 IEC 60332-1	可燃
耐化學腐蝕
耐礦物油	有條件耐受	有條件耐受	耐受性	有條件耐受
耐油脂	有條件耐受	有條件耐受	有條件耐受	有條件耐受
抗紫外線輻射	耐受性	耐受性	耐受性	耐受性
產品性能
無鹵素	X	X	X	X
不含硅樹脂	√	√	√	√
FastConnect 電氣連接型號	√	√	√	√
UL 認證/額定值 300 V	√/CMG/CL3/防曬	√/CMG/CL3/防曬	√ /CMX	X
UL 認證/額定值 600 V	√	√	X	X

訂貨號	6XV1 830-3FH10	6XV1 831-2K	6XV1 830-3EH10	6XV1 830-0LH10
產品類型描述	PROFIBUS FC 接地電纜	PROFIBUS FC 軟電纜	PROFIBUS FC 拖曳電纜	PROFIBUS FC FRNC 電纜 GP
適合的用途	地下	偶爾移動的機器部件	在電纜托架中使用	無鹵阻燃應用
電纜名稱	02YSY （ST） CY2Y 1 × 2 × 0.64/2.55-1 50 KF 40 SW	02YH （ST） C11Y 1 × 2 × 0.64/2.56-1 50 LI KF 40 FRNC FC VI	02YY （ST） C11Y 1 × 2 × 0.64/2.55-150 LI KF 40 FR petrol	02YSH （ST） CH 1 × 2 × 0.64/2.55-1 50 VI KF 25 FRNC
電氣數據
單位長度的衰減測量
16 MHz 時大	42 dB/km	49 dB/km	49 dB/km	42 dB/km
4 MHz 時大	22 dB/km	25 dB/km	25 dB/km	22 dB/km
38.4 kHz 時大	4 dB/km	4 dB/km	4 dB/km	4 dB/km
9.6 kHz 時大	2.5 dB/km	3 dB/km	3 dB/km	2,5 dB/km
9.6 kHz 下的特征阻抗	270 Ω	270 Ω	270 Ω	270 Ω
相對對稱容差 9.6 kHz 下的特征阻抗	± 10%	± 10%	± 10%	± 10%
38.4 kHz 下的特征阻抗	185 Ω	185 Ω	185 Ω	185 Ω
相對對稱容差 38.4 kHz 下的特征阻抗	± 10%	± 10%	± 10%	± 10%
特征阻抗，3 MHz ...20 MHz 時	150 Ω	150 Ω	150 Ω	150 Ω
特征阻抗的相對對稱公差，3 MHz ...20 MHz 時	± 10%	± 10%	± 10%	± 10%
標稱特征阻抗	150 Ω	150 Ω	150 Ω	150 Ω
單位長度的回路電阻，大值	110 Ohm/km	133 Ohm/km	133 Ohm/km	110 Ohm/km
單位長度的屏蔽電阻，大值	9.5 Ohm/km	14 Ohm/km	14 Ohm/km	9.5 Ohm/km
1 kHz 下的單位長度電容	28.5 nF/km	28 nF/km	28 nF/km	29 nF/km
工作電壓（有效值）	100V	100V	100V	100V
機械數據
護套
電纜護套材料	PE/PVC	PUR	PUR	FRNC
電纜護套外徑	10.8 mm	8 mm	8 mm	8 mm
電纜護套外徑的對稱誤差	0.5 mm	0.4 mm	0.4 mm	0.4 mm
電纜護套的顏色	黑色	紫色	深棕色	淺紫色
環境溫度
工作期間	-40 ... +60 °C	-20 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
運輸期間	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
存儲期間	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
安裝時	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
彎曲半徑
可進行一次彎曲，小允許值	80 mm	40 mm	40 mm	60 mm
可進行重復彎曲，小允許值	160 mm	120 mm	120 mm	80 mm
彎曲循環次數	-	-	3 000 000	-
大張力負荷	100 N	100 N	100 N	100 N
單位長度重量	117 kg/km	70 kg/km	70 kg/km	72 kg/km
燃燒特性	可燃	阻燃性能符合標準 IEC 60332-1-2	阻燃性能符合標準 IEC 60332-1-2	阻燃性符合 IEC 60332-3-24 C 類、IEC 60332-3-22 A 類
耐化學腐蝕
耐礦物油	有條件耐受	有條件耐受	耐受性	有條件耐受
耐油脂	有條件耐受	有條件耐受	耐受性	有條件耐受
耐放射性紫外輻射	耐受性	耐受性	耐受性	耐受性
產品性能
無鹵素	X	√	X	√
不含硅樹脂	√	√	√	√
FastConnect 電氣連接型號	√	√	√	√
UL 認證/額定值 300 V	X	√ /CMX	√ /CMX	√/CM/CL3/防曬
UL 認證/額定值 600 V	X	X	X	√

訂貨號	6XV1 830-3GH10	6XV1 830-0PH10	6XV1 830-0MH10
產品類型描述	PROFIBUS 吊掛電纜	PROFIBUS 扭轉電纜	SIENOPYR FR 船用電纜
適合的用途	吊掛附件	用于移動機器部件	船級社認證
電纜名稱	02YS （ST） CY 1 x 2 x 0.65/2.56 LI petrol FR	02Y （ST） C 11Y 1 x 2 x 0.65/2.56-150 LI FR VI	M-02Y （ST） CH X 1 x 2 x 0.35 100 V
