西門子紫色總線電纜

(SIEMENS)上海非俗工控自動化設備有限公司（西門子分銷商）
聯系人  ：瞿章明（銷售工程師）
聯系手機：132 1743 0013 （24小時服務熱線）
商務QQ  ：275 0130 146
微信    ：132 1743 0013
地址（ Add ）     ：上海市松江區海立華亭5幢

非俗愿同廣大同仁及客戶在中國自動化領域的發展進程中攜手共進，共創美好的明天！6XV1830-0EH10-西門子總線
產品詳細說明：【新西門子屏蔽電纜】6XV1830 0EH10
6XV1830-0EH10【技術指標】
1、實心裸銅線導體，2芯并合成對，芯線紅綠二色。
2、鋁箔、裸金屬絲編織雙層屏蔽，PVC外護套，阻燃,外觀紫色。 歡迎您的咨詢與洽談！！
3、符合VDE 0472標準；B類試驗(IEC332.1)。
4、帶米標識，分100米、200米、300米包裝，500米、1000米木輪包裝。
5、工作參數：單線傳輸大規格：1000m，加中繼器可延長至10000m

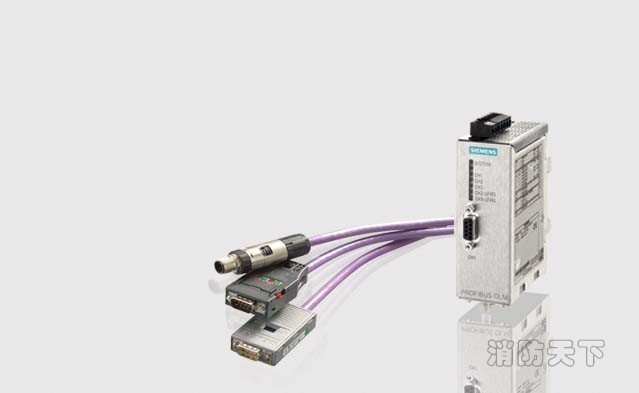

西門子PROFIBUS-DP總線電纜6XV1830-0EH10其它介紹：
1．借助于其雙屏蔽層，尤其適用于安裝在易受電磁干擾的工業環境中
2．通過總線終端的接地觸點的外包層，可實現接地的連續性
歡迎您的咨詢與洽談！！
4．當連接各站時，應確保數據線不要擰絞，系統在高電磁發射環境(如汽車制造業)下運行應使用帶屛蔽的電纜，屏蔽可提高電
磁兼容性(EMC)。 歡迎您的咨詢與洽談！！
5．如用屏蔽編織線和屏蔽箔，應在兩端與保護接地連接，并通過盡可能的大面積屏蔽接線來復蓋，以保持良好的傳導性。另外
建議數據線必須與高壓線隔離。
6．超過500Kbit/s的數據傳輸速率時應避免使用短截線段，應使用市場上現有的插頭可使數據輸入和輸出電纜直接與插頭連接

SIMATIC 自動化技術

SIMATIC 是一款可解決各行業自動化任務的可靠基本自動化系統，包括標準硬件和軟件組件，并將用于定制擴展的所有選件完全公開。

SIMATIC 系列產品包括以下組件，彼此之間可相互補充：

可編程控制器 分布式 I/O 編程器 SIMATIC 軟件 小型自動化解決方案套件 基于組件的自動化 機器視覺技術（參見“傳感器、測試和測量技術”）   自動化與控制系統 工業自動化系統 SIMATIC 運動控制系統 SIMOTION CNC 系統和 CNC 控制器-SINUMERIK 系統布線 自動化軟件 適用于每個任務的理想系統
Area of application 提供了以下標準 CPU CPU 312，用于小型工廠 CPU 314，用于對程序量和指令處理速率有額外要求的工廠 CPU 315-2 DP，用于具有中/大規模的程序量以及使用PROFIBUS DP進行分布式組態的工廠 CPU 315-2 PN/DP，用于具有中/大規模的程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統 CPU 317-2 DP，用于具有大容量程序量以及使用PROFIBUS DP進行分布式組態的工廠 CPU 317-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統 CPU 319-3 PN/DP，用于具有極大容量程序量何組網能力以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統 。   基于對優質工程與組態和技術的承諾，我們的自動化系統就是卓越的同義語。50 多年來，西門子始終致力于推動自動化技術進步。我們的系統涵蓋所有行業，并在各個領域確立了標準。 通過自動化系統實現更高效率 我們的自動化系統可為您提供面向未來的解決方案，以應對日益苛刻的工廠和機械要求。為滿足所有行業應對幾乎無限領域的任務而設計，我們系統的優勢在于可以為每個應用提供高的效率、廣泛的靈活性和較高的成本有效

7種標準型CPU(CPU 312,CPU 314,CPU 315-2 DP,CPU 315-2 PN/DP,CPU 317-2 DP,CPU 317-2 PN/DP,CPU 319-3 PN/DP)

7種CPU可在-25°C 至 +60°C的擴展的環境溫度范圍中使用

具有不同的性能等級，滿足不同的應用領域。

SIMATIC S7-300 的 I/O 模塊：

數字量模塊 模擬量模塊 F 數字量/模擬量模塊 防爆型數字量模塊 防爆型模擬量模塊 功能模塊 通信處理器 專用模塊 連接

西門子DP通訊電纜代理商,西門子DP電纜代理商,西門子通訊電纜代理商,西門子DP電纜,西門子總線電纜,西門子通訊電纜

 6XV1830-0EH10
SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽,
為快速安裝而特殊設計,大長度: 1000m, 小訂購數量: 20m, 按米銷售

6XV1830-0AH10 PROFIBUS總線電纜
6XV1830-0EH10 PROFIBUS總線電纜
6XV1840-2AH10 profibus總線電纜
6XV1830-3EH10 profibus總線電纜
6XV1830-5FH10 profibus總線電纜
“信譽第一，客戶至上”是公司成立之初所確立的宗旨，在公司領導的嚴格要求和員工們不折不扣地貫徹執行下發展延續至今。“假一罰十”一直是我公司的主動承諾。
=======================================================

西門子屏蔽DP電纜

訂貨號

6XV1 830-0EH10

6XV1 831-2A

6XV1 830-0JH10

6XV1 830-0GH10

西門子Profibus總線電纜詳細介紹

• 用于不同應用區域的不同類型（例如，地下電纜、拖曳電纜、危險區域（Zone 1 和 Zone 2））
• 雙層屏蔽，抗干擾性能好
• 阻燃總線連接電纜（不含鹵素）。
• 由于電纜上印有以米表示的長度標記，因此易于確定長度
• UL 認證

西門子Profibus總線電纜說明

• 由于特殊的總線電纜，有很廣的應用范圍。
• 由于使用了雙層屏蔽電纜和集成式接地技術，網絡具有抗干擾功能。
• 采用 FastConnect （快速連接） 電纜，連接器連接簡單又快速，從而節省了時間。
• 產品中不含硅硐，因此特別適用于汽車工業 （如上釉流水線）。

西門子Profibus總線電纜特性

為了構建 PROFIBUS DP 網絡，提供有不同類型的電纜，可滿足不同類型應用的要求。一般地，應該使用所列出的電纜。有關網絡組態的詳細信息，請參見 PROFIBUS 網絡手冊。

UL 認證

用于網絡電纜的 UL 列表（安全標準）對于美國和加拿大市場尤為必需。根據電纜敷設在建筑物中位置來決定適當的認證要求。這適用所有電纜，這些電纜從一個機器敷設到一遠程控制柜，位于電纜架上并保護著建筑物。通過 UL 認證的電纜在其名稱后面附加字母“GP”（通用）。

Ex認證

用于本質安全 PROFIBUS DP 應用的電纜在其名稱后面附加字母“IS”（本質安全）

西門子Profibus總線電纜概述

屏蔽的雙絞電纜，圓形截面

所有 PROFIBUS 總線電纜的特點：

• 因為雙屏蔽作用，這些電纜特別適合用于易受電磁干擾的工業環境中。
• 通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。
• 印有以米表示的標記

電纜類型

全新的快速連接（FC）總線電纜為徑向對稱設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。

• PROFIBUS FC 標準電纜GP:
  標準總線電纜專門為快速安裝而設計的
• PROFIBUS FC 標準電纜 IS GP：
  具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式 I/O 系統
• PROFIBUS FC 快速連接高強度電纜：
  專門設計用于腐蝕環境和苛刻機械負荷條件
• PROFIBUS FC 食用電纜：
  該種電纜使用 PE 外套材料，因此適用于食品和煙草行業。
• PROFIBUS FC 接地電纜：
  專用于地下敷設。它不同于裝備有附加外套的 PROFIBUS 總線電纜
• PROFIBUS FC軟電纜
  柔性（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動
• PROFIBUS FC 拖纜:
  專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線）
• PROFIBUS FC FRNC 電纜：
  雙芯屏蔽，阻燃設計，無鹵總線電纜，有一個共聚物外殼 FRNC（阻燃無腐蝕）

不采用快速連接技術的總線電纜（取決于結構類型）

• PROFIBUS 彩色電纜:
  軟總線電纜（成束線），用于花彩線。
  用于圓電纜，推薦用于電纜運輸車模式
• PROFIBUS 扭轉電纜
  高度靈活用總線電纜：
  用于移動機器部件的拖纜（絞線）
  （在長 1 m電纜上能至少扭轉 500 萬次，± 180o）?
• PROFIBUS 混合電纜 GP:
  適合拖曳的堅固混合電纜，帶有兩條用于數據傳輸的銅導線和兩條用于 ET 200pro 的電源的銅導線
• SIENOPYR FR 船用電纜
  無鹵素、抗踩壓、阻燃、經過船級社認證的光纖電纜，可安裝在船甲板及船艙內。按米銷售
