6ES72221HF22OXA8

點擊圖片查看原圖

品牌：	西門子
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2018-05-29 15:17
瀏覽次數：	184

公司基本資料信息

上海非俗工控自動化設備有限公司
已繳納 0.00 保證金
聯系人瞿章明(先生)
會員 [當前離線] [加為商友] [發送信件]
電話
手機
地區上海
地址上海市松江區海立華亭

詳細說明

本公司常年備貨，以誠信為公司的經營理念，以品質來取得客戶的認可，假一罰十，歡迎廣大客戶來電洽談：
上海非俗工控自動化設備有限公司（西門子分銷商）
聯系人;瞿章明    ：132 1743 0013
商務QQ           ：275 013 0146
微信             ：132 1743 0013
地址（ Add ）    ：上海市松江區海立華亭5幢
上海非俗工控自動化設備有限公司是中國西門子的合作伙伴，公司主要從事工業自動化產品的集成,銷售各維修。

非俗愿同廣大同仁及客戶在中國自動化領域的發展進程中攜手共進，共創美好的明天！

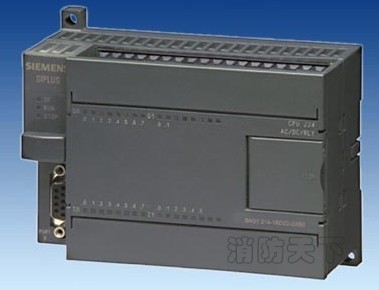

S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。

CPU模塊　
6ES72121AB230B8 CPU222 CN DC/DC/DC 8輸入/6輸出
6ES72121BB230B8 CPU222 CN AC/DC/繼電器 8輸入/6輸出
6ES72141AD230B8 CPU224 CN DC/DC/DC 14輸入/10輸出（16K程序與數據空間）
6ES72141BD230B8 CPU224 CN AC/DC/繼電器 14輸入/10輸出（16K程序與數據空間）
6ES72142AD230B8 CPU224XP CN DC/DC/DC 14輸入/10輸出，2AI/1AO
6ES72142BD230B8 CPU224XP CN AC/DC/繼電器 14輸入/10輸出，2AI/1AO
6ES72162AD230B8 CPU226 CN DC/DC/DC 24輸入/16輸出（26K程序與數據空間）
6ES72162BD230B8 CPU226 CN AC/DC/繼電器 24輸入/16輸出（26K程序與數據空間）
數字量 I/O 擴展模塊　
6ES72211BF220A8 EM221數字量輸入模塊 8輸入 24VDC
6ES72211BH220A8 EM221 數字量輸入模塊 16輸入 24VDC
6ES72221BF220A8 EM222 數字量輸出模塊 8輸出24VDC
6ES72221HF220A8 EM222 數字量輸出模塊 8輸出繼電器輸出
6ES72231BF220A8 EM223數字量輸入/輸出模塊，4輸入/4輸出，24VDC
6ES72231HF220A8 EM223數字量輸入/輸出模塊，4輸入/4繼電器輸出，24VDC
6ES72231BH220A8 EM223數字量輸入/輸出模塊，8輸入/8輸出，24VDC
6ES72231PH220A8 EM223數字量輸入/輸出模塊，8輸入/8繼電器輸出，24VDC
6ES72231BL220A8 EM223數字量輸入/輸出模塊，16輸入/16輸出 24VDC
6ES72231PL220A8 EM223數字量輸入/輸出模塊，16輸入/16繼電器輸出 24VDC
6ES72231BM220A8 EM223數字量輸入/輸出模塊，32輸入/32輸出 24VDC
6ES72231PM220A8 EM223數字量輸入/輸出模塊，32輸入/32繼電器輸出 24VDC
模擬量 I/O 擴展模塊　
6ES72317PB220A8 EM231 2 路輸入熱電阻
6ES72317PD220A8 EM231,4 路輸入熱電偶

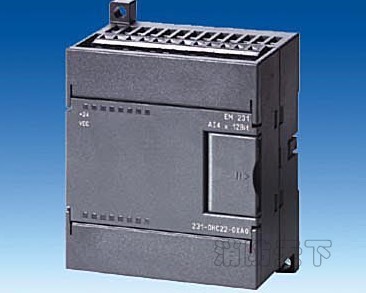

6ES72310HC220A8 EM231 模擬量輸入模塊，4 輸入 *12位
6ES72320HB220A8 EM232, 模擬量輸出模塊，2 輸出 *12位
6ES72350KD220A8 EM235, 模擬量輸入/輸出模塊4 輸入/1 輸出模塊*12
CPU模塊　
6ES72110AA230B0 CPU221 DC/DC/DC 6輸入/4輸出
6ES72110BA230B0 CPU221 AC/DC/繼電器 6輸入/4輸出
6ES72121AB230B0 CPU222 ， DC/DC/DC 8輸入/6輸出
6ES72121BB230B0 CPU222 ， AC/DC/繼電器 8輸入/6輸出
6ES72141AD230B0 CPU224，DC/DC/DC 14輸入/10輸出（16K程序與數據空間）
6ES72141BD230B0 CPU224 ，AC/DC/繼電器 14輸入/10輸出（16K程序與數據空間）
6ES72142AD230B0 CPU224XP ，DC/DC/DC 14輸入/10輸出，2AI/1AO
6ES72142BD230B0 CPU224XP CN AC/DC/繼電器 14輸入/10輸出，2AI/1AO
6ES72162AD230B0 CPU226 ，DC/DC/DC 24輸入/16輸出（26K程序與數據空間）
6ES72162BD230B0 CPU226，AC/DC/繼電器 24輸入/16輸出（26K程序與數據空間）
數字量 I/O 擴展模塊　
6ES72211BF220A0 EM221數字量輸入模塊 8輸入 24VDC
6ES72211BH220A0 EM221 數字量輸入模塊 16輸入 24VDC
6ES72211EF220A0 EM221 數字量輸入模塊 8 輸入(交流120/230VAC)
6ES72221BF220A0 EM222 數字量輸出模塊 8輸出24VDC
6ES72221EF220A0 EM222 數字量輸出模塊 8 輸出(交流120/230VAC ）
6ES72221HF220A0 EM222 數字量輸出模塊 8輸出繼電器輸出
6ES72221BD220A0 EM222數字量輸出模塊 4輸出24VDC-5A
6ES72221HD220A0 EM222數字量輸出模塊 4輸出繼電器-10A
6ES72231BF220A0 EM223數字量輸入/輸出模塊，4輸入/4輸出，24VDC
6ES72231HF220A0 EM222 數字量輸出模塊 8輸出繼電器輸出
6ES72231BH220A0 EM223數字量輸入/輸出模塊，8輸入/8輸出，24VDC
6ES72231PH220A0 EM223數字量輸入/輸出模塊，8輸入/8繼電器輸出，24VDC
6ES72231BL220A0 EM223數字量輸入/輸出模塊，16輸入/16輸出 24VDC
6ES72231PL220A0 EM223數字量輸入/輸出模塊，16輸入/16繼電器輸出 24VDC
6ES72231BM220A0 EM223數字量輸入/輸出模塊，32輸入/32輸出 24VDC
6ES72231PM220A0 EM223數字量輸入/輸出模塊，32輸入/32繼電器輸出 24VDC
模擬量 I/O 擴展模塊　
6ES72317PD220A0 EM231,8 路輸入熱電偶
6ES72317PF220A0 EM231,4 路輸入熱電偶
6ES72317PB220A0 EM231 2 路輸入熱電阻
6ES72317PC220A0 EM231 4 路輸入熱電阻
6ES72310HC220A0 EM231 模擬量輸入模塊，4 輸入
6ES72310HF220A0 EM231 模擬量輸入模塊，8 輸入
6ES72320HB220A0 EM232, 模擬量輸出模塊，2 輸出
6ES72320HD220A0 EM232, 模擬量輸出模塊，4 輸出
6ES72350KD220A0 EM235, 模擬量輸入/輸出模塊4 輸入/1 輸出模塊*12
通訊模塊　
6ES72770AA220A0 EM277 PROFIBUS-DP 模塊
6ES72411AA220A0 EM 241 調制解調器模塊
6ES72531AA220A0 EM 253 定位模塊
6GK72431EX010E0 CP243-1和CP243-1 IT 以太網模塊
配件　
6ES72918GF230A0 MC291，S7-200 CPU存儲器盒，64 KB
6ES72918GH230A0 MC291，S7-200 CPU存儲器盒，256KB
6ES72971AA230A0 新CPU 221 和222 時鐘卡(包括電池卡功能)：新時鐘卡只能在新一代CPU 中工作，新時鐘卡不能在第二代CPU 中工作，原時鐘卡不能在新一代CPU 中工作。
6ES72906AA200A0 擴展電纜，I/O 擴展，0.8 米，CPU 22x/EM
6ES72918BA200A0 BC 293 S7-200CPU電池盒（鋰電池CPU22X系列）
6ES79013CB300A0 編程通訊電纜，串口，PC/PPI，RS232/485 轉換，帶光電隔離，大187.5K 波特率，支持多主站
6ES79013DB300A0 編程通訊電纜，USB接口，PC/PPI，USB/RS485 轉換，帶光電隔離，大187.5K 波特率，支持多主站
6ES79010BF000AA0 MPI電纜（通訊電纜）
6ES79011BF000A0 HMI/PC連接電纜 5米配232線972-0CA23用
6ES79720AA010A0 RS-485 IP 20 中繼器隔離
6ES79720BA120A0 PROFIBUS 總線接頭，RS485，90度出線，無編程器接口
6ES79720BB120A0 PROFIBUS 總線接頭，RS485，90度出線，有編程器接口
6ES79720BA410A0 PROFIBUS 總線接頭，RS485，45度出線，無編程器接口
6ES79720BB410A0 PROFIBUS 總線接頭，RS485，45度出線，有編程器接口
6ES79720BA500A0 PROFIBUS 總線接頭，RS485，90度出線，無編程器接口，快速連接
6ES79720BB500A0 PROFIBUS 總線接頭，RS485，90度出線，有編程器接口，快速連接

用S7-200進行定位控制、監視和位置校正設計舉例

本例用S7-200 CPU 214 DC/DC/DC進行定位控制，并具有位置監視和位置校正

概述

本例相對位置山增量傳感器進行位置監視。為了求出傳感器信號，將該信號作為CPU 214中的大可處理7kHz信號的高速計數器的輸入，這樣，就可檢測出位置誤差。例如，當起一停頻率超出時，通過步數丟失可以檢測到位置錯誤。一旦檢測出位置誤差，就以較低頻率進行位置校正。

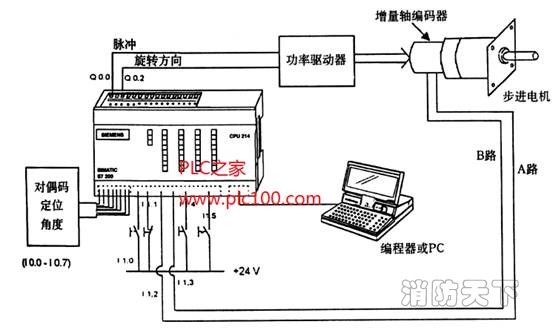

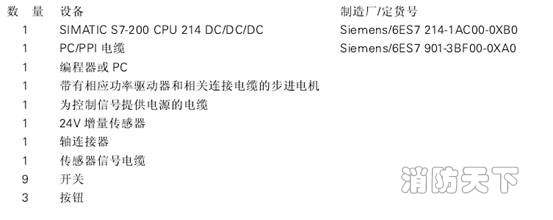

硬件要求

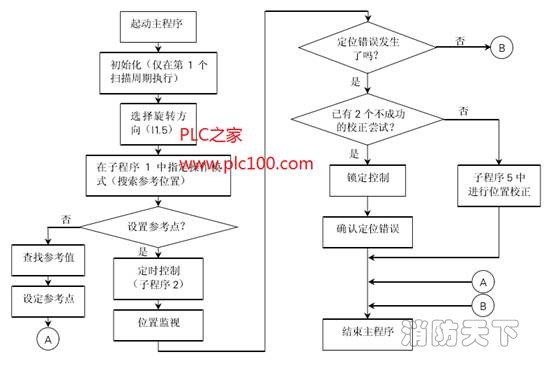

程序框圖

程序和注解

一、初始化

在程序的第一個掃描周期((SM0.1=1)設置重要的參數。此外，高速計數器HSC2由外部復位并初始化為A/B計數器。HSC2對檢測定位的增量軸編碼器信號計數。傳感器的A路和B路信號分別作為CPU輸入端I1.2和I1.3的輸入。旋轉方向的選擇、按鈕鎖定、操作模式的選擇及定位的過程 (請參考此例概述)。由增量傳感器進行定位監視，在輸出脈沖結束之后，等待T1時間，以便使連接電機和傳感器的軸連接器的扭轉振動消失。

二、實際值和設定值的比較

T1到時后，子程序4對實際值和設定值進行比較。如果軸的位置在設定位置的±2步范圍內，定位就是正確的。如果實際位置在此目標范圍之外，當超過起停頻率時，那就會造成電機失步這種情況的發生，此時，一個相應的警告信號就會則Q1.1輸出。

三、位置的較正

若定位錯誤被檢測出來，則起動第二等待定時器T2。此后，根據設定值和實際值之間的差值計算出校正的步數。當校正時，電動機頻率低于起停頻率，以防新的步數丟失。

四、校正取消

如果在兩次校正嘗試之后還小能達到設定位置，為女全起見，控制將被鎖定(M0.2=1 )。只有按下確認按鈕I1.4之后，控制才被打開，然后，進行另一個參考點的檢測。

T1505系統通過現場接口模板(FIM)連接SIMATIC S7-212編程

本例描述了如何將SIMATIC S7-212(或S7-214)與SIMATIC T1505可編程邏輯控制系統連接起來。主設備(T1505}通過現場接u模板((FIM)向從設備(S7-212發送信息。數據傳輸?shù)膮f(xié)議為4字(4-Word)簡單協議。這樣T1505可控制新型SIMATIC PLC及其它支持此協議的設備(例如某些SE &A馭動器)。

通過自山端模式(Freeport Mode)，S7-212接收來自主設置的信息，以及向主設備發送信息。由幾個中斷程序完成從設備的數據處理。
