西門子S7-200系列PLC數字量I/O擴展模塊

常用的數字量輸入／輸出擴展模塊有三類，即輸入擴展模塊、輸出擴展模塊、輸入/輸出擴展模塊。S7-200系列PLC數字量I/O擴展模塊如表1所列。

表1 S7-200系列PLC數字量I/O擴展模塊

類型	型號	輸入點數／類型	輸出點數／類型
輸入擴展模塊	EM 221	8輸入/24VDC光電隔離
輸入擴展模塊	EM 221	8輸入/120/230VAC
輸出擴展模塊	EM 222		8輸出/24 VDC晶體管型
	EM 222		8輸出/繼電器型
	EM 222		8輸出/120/230VAC晶閘管型
輸入／輸出擴展模塊	EM 223	4輸入/24VDC光電隔離	4輸出/24VDC晶體管型
	EM 223	4輸入/24VDC光電隔離	4輸出/繼電器型、
	EM 223	8輸入/24VDC光電隔離	8輸出/24VDC晶體管型
	EM 223	8輸入/24VDC光電隔離	8輸出/繼電器型
	EM 223	16輸入/24VDC光電隔離	16輸出/24VDC晶體管型
	EM 223	16輸/2入4VDC光電隔離	16輸出/繼電器型

S7-200 CPU22X 系列的每種主機所提供的本機I/O點的I/O地址是固定的，進行擴展時，可以在CPU右邊連接多個擴展模塊。如圖所示，每個擴展模塊的組態地址編號取決于各模塊的類型和該模塊在I/O鏈中所處的位置。輸入與輸出模塊的地址不會沖突，模擬量控制模塊地址也不會影響數字量。

編址方法是同樣類型輸入或輸出點的模塊在鏈中按所處的位置而遞增，這種遞增是按字節進行的，如果CPU或模塊在為物理I/0點分配地址時未用完一個字節，那些未用的位也不能分配給I/O鏈中的后續模塊。

例如，某一控制系統選用CPU224，系統所需的輸入／輸出點數為：數字量輸入24點、數字量輸出20點、模擬量輸入6點和模擬量輸出2點。

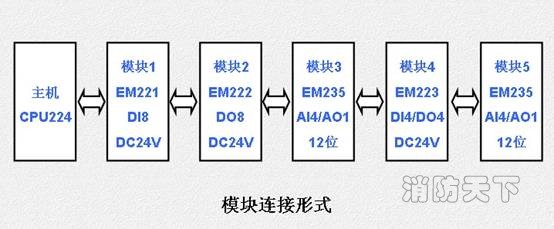

本系統可有多種不同模塊的選取組合，并且各模塊在I/O鏈中的位置排列方式也可能有多種，圖2所示為其中的一種模塊連接形式。表1所示為其對應的各模塊的編址情況。

http://xb.gxsdxy.cn/jpkc/plc/PLCjpk/kj/xm0/rw2/rw1_clip_image002_0006.jpg

圖2 模塊連接形式

表1 各模塊的編址

主機 I/O	模塊 1 I/O	模塊 2 I/O	模塊 3 I/O	模塊 4 I/O	模塊 5 I/O
I0．0 Q0．0 I0．1 Q0．1 I0．2 Q0．2 I0．3 Q0．3 I0．4 Q0．4 I0．5 Q0．5 I0．6 Q0．6 I0．7 Q0．7 I1．0 Q1．0 I1．1 Q1．1 I1．2 I1．3 I1．4 I1．5	I2．0 I2．1 I2．2 I2．3 I2．4 I2．5 I2．6 I2．7	Q2．0 Q2．1 Q2．2 Q2．3 Q2．4 Q2．5 Q2．6 Q2．7	AIW0 AQW0 AIW2 AIW4 AIW6	I3．0 Q3．0 I3．1 Q3．1 I3．2 Q3．2 I3．3 Q3．3	AIW8 AQW4 AIW10 AIVV12 AJW14

● 同類型輸入或輸出的模塊按順序進行編制。
● 數字量模塊總是保留以8位（1個字節）遞增的過程映象寄存器空間。如果模塊沒有給保留字節中每一位提供相應的物理點，那些未用位不能分配給I/O鏈中的后續模塊。對于輸入模塊，這些保留字節中未使用的位會在每個輸入刷新周期中被清零。
● 模擬量I/O點總是以兩點遞增的方式來分配空間。如果模塊沒有給每個點分配相應的物理點，則這些I/O點會消失并且不能夠分配給I/O鏈中的后續模塊。

CPU 222 DC/DC/DC 8 輸入/6 輸出 6ES7212-1AB23-0B8
CPU 222 AC/DC/ 繼電器8 輸入/6 輸出 6ES7212-1BB23-0B8
CPU 224 DC/DC/DC 14 輸入/10 輸出 6ES7214-1AD23-0B8
CPU 224 AC/DC/ 繼電器14 輸入/10 輸出 6ES7214-1BD23-0B8
CPU 224XP DC/DC/DC 14 輸入/10 輸出 6ES7214-2AD23-0B8
CPU 224XP AC/DC/ 繼電器14 輸入/10 輸出 6ES7214-2BD23-0B8
CPU 226 DC/DC/DC 24 輸入/16 輸出 6ES7216-2AD23-0B8
CPU 226 AC/DC/ 繼電器24 輸入/16 輸出 6ES7216-2BD23-0B8
EM 221 數字量輸入模塊，8 輸入24V DC 6ES7221-1BF22-0A8
EM 221 數字量輸入模塊，16 輸入24 VDC 6ES7221-1BH22-0A8
EM 222 數字量輸出模塊，8 輸出24 VDC 6ES7222-1BF22-0A8
EM 222 數字量輸出模塊，8 輸出繼電器 6ES7222-1HF22-0A8
EM 223 數字量輸入/輸出模塊，4 輸入/4 輸出24V DC 6ES7223-1BF22-0A8
EM 223 數字量輸入/輸出模塊，4 輸入24 VDC/4 繼電器輸出 6ES7223-1HF22-0A8
EM 223 數字量輸入/輸出模塊，8 輸入/8 輸出24 VDC 6ES7223-1BH22-0A8
EM 223 數字量輸入/輸出模塊，8 輸入24 VDC/8 繼電器輸出 6ES7223-1PH22-0A8
EM 223 數字量輸入/輸出模塊，16 輸入/16 輸出24 VDC 6ES7223-1BL22-0A8
EM 223 數字量輸入/輸出模塊，16 輸入24 VDC/16 繼電器輸出 6ES7223-1PL22-0A8
EM 231 模擬量輸入模塊，4 輸入 6ES7231-0HC22-0A8
EM 231 2 路輸入熱電阻 6ES7231-7PB22-0A8
EM 231 4 路輸入熱電偶 6ES7231-7PD22-0A8
EM 232 模擬量輸出模塊，2 輸出 6ES7232-0HB22-0A8
EM 235 模擬量輸入/輸出模塊4 輸入/1 輸出 6ES7235-0KD22-0A8
EM 223 數字量輸入/輸出模塊，32 輸入24 VDC/32 繼電器輸出 6ES7223-1PM22-0A8
EM 223 數字量輸入/輸出模塊，32 輸入/32 輸出24 VDC 6ES7223-1BM22-0A8

6ES7 211-0AA23-0B0 CPU221 DC/DC/DC,6輸入/4輸出
6ES7 211-0BA23-0B0 CPU221 繼電器輸出,6輸入/4輸出
6ES7 212-1AB23-0B8 CPU222 DC/DC/DC,8輸入/6輸出
6ES7 212-1BB23-0B8 CPU222 繼電器輸出,8輸入/6輸出
6ES7 214-1AD23-0B8 CPU224 DC/DC/DC,14輸入/10輸出
6ES7 214-1BD23-0B8 CPU224 繼電器輸出,14輸入/10輸出
6ES7 214-2AD23-0B8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO
6ES7 214-2BD23-0B8 CPU224XP 繼電器輸出,14DI/10DO,2AI/1AO
6ES7 216-2AD23-0B8 CPU226 DC/DC/DC,24輸入/16輸出
6ES7 216-2BD23-0B8 CPU226 繼電器輸出,24輸入/16輸出
擴展模塊
6ES7 221-1BH22-0A8 EM221 16入 24VDC，開關量
6ES7 221-1BF22-0A8 EM221 8入 24VDC，開關量
6ES7 221-1EF22-0A0 EM221 8入 120/230VAC，開關量
6ES7 222-1BF22-0A8 EM222 8出 24VDC，開關量
6ES7 222-1EF22-0A0 EM222 8出 120V/230VAC，0.5A 開關量
6ES7 222-1HF22-0A8 EM222 8出繼電器
6ES7 222-1BD22-0A0 EM222 4出 24VDC 固態－MOSFET
6ES7 222-1HD22-0A0 EM222 4出繼電器干觸點
6ES7 223-1BF22-0A8 EM223 4入/4出 24VDC，開關量
6ES7 223-1HF22-0A8 EM223 4入 24VDC/4出繼電器
6ES7 223-1BH22-0A8 EM223 8入/8出 24VDC，開關量
6ES7 223-1PH22-0A8 EM223 8入 24VDC/8出繼電器
6ES7 223-1BL22-0A8 EM223 16入/16出 24VDC，開關量
6ES7 223-1PL22-0A8 EM223 16入 24VDC/16出繼電器
6ES7 223-1BM22-0A8 EM223 32入/32出 24VDC，開關量
6ES7 223-1PM22-0A8 EM223 32入 24VDC/32出繼電器
6ES7 231-0HC22-0A8 EM231 4入*12位精度，模擬量
6ES7 231-7PB22-0A8 EM231 2入*熱電阻，模擬量
6ES7 231-7PD22-0A8 EM231 4入*熱電偶，模擬量
6ES7 232-0HB22-0A8 EM232 2出*12位精度，模擬量
6ES7 235-0KD22-0A8 EM235 4入/1出*12位精度，模擬量
6ES7 277-0AA22-0A0 EM277 PROFIBUS-DP接口模塊
6GK7 243-2AX01-0A0 CP243-2 AS-i接口模塊
6ES7 253-1AA22-0A0 EM253 位控模塊
6ES7 241-1AA22-0A0 EM241 調制解調器模塊
6GK7 243-1EX00-0E0 CP243-1 工業以太網模塊
6GK7 243-1GX00-0E0 CP243-1IT 工業以太網模塊
附件
6ES7 291-8GF23-0A0 MC291,新CPU22x存儲器盒,64K
6ES7 297-1AA23-0A0 CC292,CPU22x時鐘/日期電池盒
6ES7 291-8BA20-0A0 BC293,CPU22x電池盒
6ES7 290-6AA20-0A0 擴展電纜,I/O擴展,0.8米,CPU22x/EM
6ES7 901-3CB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,5-開關,5m
6ES7 901-3DB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,USB接口，5-開關
6ES7 292-1AD20-0AA0 CPU22x/EM端子連接器塊,7個端子,可拆卸
6ES7 292-1AE20-0AA0 CPU22x/EM端子連接器塊,12個端子,可拆卸
6ES7 292-1AG20-0AA0 CPU22x/EM連接器塊,18個端子,可拆卸
6AV6 640-0AA00-0AX0 TD400C文本顯示器
6EP1 332-1SH31 專為S7－200 設計電源,24V/3.5A 可并聯5個
