原裝進口西門子工業自動化產品與系統集成，上海非俗公司常年備貨，以合理的價格來達成長久的合作，愿上海非俗能為您提供優質的服務，
歡迎您來電質詢：
上海非俗工控自動化設備有限公司（西門子合作伙伴）
聯系人：瞿章明（銷售工程師）
24小時服務咨詢熱線：132 1743 0013
商務QQ            ：2750 130 146
微信              ：132 1743 0013
地址（ Add ）     ：上海市松江區海立華亭5幢

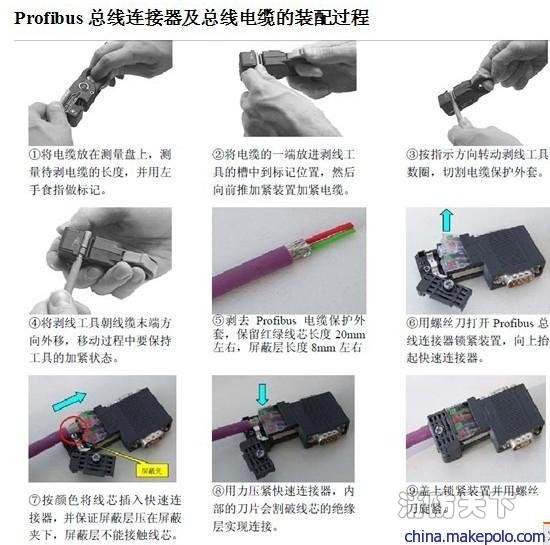

【產品安裝示意圖】

【產品功能】

1. 用于將 PROFIBUS 節點連接到 PROFIBUS 總線電纜
2. 安裝方便
3. FastConnect 插頭采用絕緣刺破連接技術，可確保極短的組裝時間
4. 集成端接電阻 (6ES7 972-0BA30-0A0 中不具有)
5. 通過帶 Sub-D 接口的連接器可以連接編程器，無需額外安裝網絡節點
6.
7.
8. Area of application
9. 用于 PROFIBUS 的 RS485 總線連接器，可用于連接 PROFIBUS 節點或 PROFIBUS 網絡部件到 PROFIBUS 總線電纜。
10.
11.
12. Design
13. 提供有各種類型的總線連接器，可優化用于連接的設備：

1. 總線連接器具有軸向電纜引出線（180°），可用于如 PC 和 SIMATIC HMI OP，傳輸速率高達 12 Mbit/s，帶集成的總線端接電阻
2. 帶垂直電纜引出線的總線連接器（90°）；
3. 這種接頭采用垂直電纜引出線（有或沒有編程器接口），數據傳輸速率高達 12 Mbit/s，帶集成的終端電阻。傳輸速率為 3、6 或12 Mbit/s 時，在帶編程器接口的總線接頭和編程器之間，需要使用 SIMATIC S5/S7 連接電纜。
4. 有 30°電纜引出線的總線接頭（經濟型），無編程器接口，數據傳輸速率大為 1.5 Mbit/s，無集成的總線端接電阻。
5. PROFIBUS 快速連接 RS485 總線接頭（90°或 180°電纜引出線），傳輸速率大為 12Mbit/s，采用絕緣刺破技術可實現快速簡單安裝（用于硬線和軟線）。
6.
7.
8. Functions
9. 總線連接器可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中。
10. 可使用 4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。
11. 通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0A0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）。
12. 必須在 PROFIBUS 網段的兩端進行這種連接。

13. 西門子DP總線電纜：6XV1830-3EH10 （軟芯線）

    SIMATIC NET,PROFIBUS FC 拖纜，PROFIBUS 拖纜，大加速度4m/s2,至少3萬彎曲半徑，約120MM.雙芯屏蔽電纜，按米銷售，大長度1000M 小訂購20M

    PROFIBUS網絡部件：
    網卡及電纜
    6ES7 972-0CB20-0A0 USB接口編程適配器（USB接口編程電纜）
    6ES7 972-0CB35-0A0 TS適配器II 用于調制解調器遠程服務
    6ES7 972-0CC35-0A0 TS適配器II 用于ISDN 遠程服務
    6GK1 561-1AA01 CP5611網卡(PCI總線軟卡,支持MPI,PPI,PROFIBUS-DP)
    6GK1 551-2AA00 CP5512網卡(PCMCIA總線軟卡,支持MPI,PPI,PROFIBUS-DP,筆記本電腦用，32BIT)
    6GK1 561-3AA01 CP5613網卡(PCI總線硬卡,支持PROFIBUS-DP主站)
    6GK1 561-3FA00 CP5613光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站
    6GK1 561-4AA01 CP5614網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)
    6GK1 561-4FA00 CP5614光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)
    6XV1 830-0EH10 PROFIBUS通訊電纜
    6XV1 820-5AH10 光纖電纜(米)
    6XV1 820-5BH50 光纖電纜 含BFOC (5米)
    6XV1 820-5BT10 光纖電纜 含BFOC (100米)
    6GK1 901-0DA20-0AA0 BFOC接頭（每包20只）
    6ES7 901-0BF00-0AA0 5米MPI電纜
    6ES7 901-1BF00-0A0 RS232電纜
    鏈接模板
    6GK1 415-2AA01 DP-AS-i 網關 IP20
    6GK1 415-0AA01 DP-EIB 網關
    6ES7 158-0AD01-0A0 DP/DP 耦合器
    6ES7 157-0AC83-0A0 DP/PA 耦合器 ，非本安區
    6ES7 157-0AD82-0A0 DP/PA 耦合器 ，本安區
    6XV1 830-5EH10 PROFIBUS FC 過程電纜( 易爆區 )
    6XV1 830-5FH10 PROFIBUS FC 過程電纜( 非易爆區 )
    6ES7 195-7HF80-0A0 DP/PA耦合器有源總線單元
    6GK1 905-0AA00 SpliTConnect分接頭（10件）
    6GK1 905-0AD00 SpliTConnect終端(Ex)（5件）
    6GK1 905-0AB10 SpliTConnect M12輸出端（5件）
    6GK1 905-0AC00 SpliTConnect 耦合器（10件）
    總線連接器
    6GK1 905-6AA00 快速剝線工具
    6ES7 972-0BA50-0A0 快速連線網絡接頭（不帶編程口）
    6ES7 972-0BB50-0A0 快速連線網絡接頭（帶編程口）
    6ES7 972-0BA12-0A0 90度網絡接頭（不帶編程口）
    6ES7 972-0BB12-0A0 90度網絡接頭（帶編程口）
    6ES7 972-0BA41-0A0 35度網絡接頭（不帶編程口）
    6ES7 972-0BB41-0A0 35度網絡接頭（帶編程口）
    6GK1 500-0EA02 無角度網絡接頭（不帶編程口）
    6GK1 500-0FC00 無角度快速連線網絡接頭（不帶編程口）
    網絡部件
    6ES7 972-0AA01-0A0 12M PROFIBUS 中繼器 IP20
    6ES7 972-0AB01-0A0 12M PROFIBUS 診斷中繼器
    6ES7 972-0DA00-0AA0 有源終端元件
    6ES7 972-4AA02-0A0 電源導軌輔助裝置
    6GK1 500-3AA00 光纖總線端子OBT
    6GK1 503-0AA00 紅外線鏈接模塊 ILM
    6GK1 503-3CA00 PROFIBUS OLM/P12 （1個RS485接口，兩個BFOC）
    6GK1 503-2CB00 PROFIBUS OLM/G11 （1個RS485接口，兩個BFOC）
    6GK1 503-3CB00 PROFIBUS OLM/G12 （1個RS485接口，四個BFOC）
    6GK1 503-3CC00 PROFIBUS OLM/G12-1300 （1個RS486接口，四個BFOC）
    6ES7 181-0AA01-0AA0 BT200 硬件測試裝置
    6ES7 193-8MA00-0AA0 BT200 記錄軟件套裝 Win95/98/NT
    6ES7 193-8LA00-0AA0 充電器  BT200 230V
    6ES7 193-8LB00-0AA0 充電器  BT200 110V
    軟件
    6GK1 704-5CW64-3AA0 SOFTNET S7 /2005
    6GK1 704-5DW64-3AA0 SOFTNET DP /2005
    6GK1 704-5SW64-3AA0 SOFTNET DP Slave /2005
    6GK1 713-5DB64-3AA0 DP-5613  /2005 網卡驅動程序
    6GK1 713-5FB64-3AA0 FMS-5613 /2005 網卡驅動程序
    6GK1 713-5CB64-3AA0 S7-5613  /2005 網卡驅動程序
    工業以太網
    網卡及電纜：
    6GK1 161-3AA01 CP1613網卡(以太網10M/100M自適應,PCI總線硬卡）
    6GK1 161-2AA00 CP1612網卡(以太網10M/100M自適應,PCI總線）
    6GK1 161-6AA00 CP1616網卡（32位，33/66M，4個接口，PCI總線）
    6GK1 151-2AA00 CP1512網卡(10M/100M以太網,PCMCIA筆記本用)
    6GK1 151-5AA00 CP1515網卡(11M無線以太網,PCMCIA筆記本用)
    6GK1 611-0TA01-1DV0 MOBIC T8 V1.2
    6XV1 850-0AH10 ITP標準工業以太網通訊電纜 (米)
    6XV1 850-0BT10 ITP標準工業以太網電纜 (100米) 9/15
    6XV1 850-0BN15 ITP標準工業以太網電纜 (15米) 9/15
    6XV1 870-3QN10 TP轉接軟線RJ45/RJ45，10米
    6XV1 850-0BH20 ITP標準工業以太網電纜 (2米) 9/15
    6XV1 840-2AH10 FC標準工業以太網通訊電纜 (米)
    6XV1 850-2LN10 TP轉接軟線15/RJ45，10米
    6XV1 850-2GN10 TP轉接軟線RJ45/RJ45，10米
    6XV1 850-2JN10 TP轉接軟線9/RJ45，10米
    6XV1 850-2HN10 TP XP 轉接軟線RJ45/RJ45，10米
    6GK1 901-1FC00-0AA0 FC引出插座RJ45
