S7-200 CPU將一個微處理器、一個集成電源和數字量I/O點集成在一個緊湊的封裝中，從而形成了一個功能強大的微型PLC， 在下載了程序之后，S7-200將保留所需的邏輯，用于監控應用程序中的輸入輸出設備。

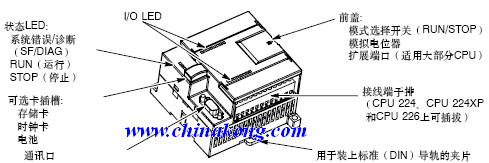

①I/O接線端子排；

②輸出 LED指示；

③前蓋：模式選擇開關（RUN/STOP）；模擬電位器；擴展端口（適用大部分CPU）

④狀態LED：系統錯誤/診斷（SF/DIAG）；RUN（運行）；STOP（停止）

⑤可選卡插槽：存儲卡；時鐘卡；電池卡

⑥通訊口

⑦輸入 LED指示

⑧擴展電纜

⑨用于裝上標準（DIN）導軌的夾片

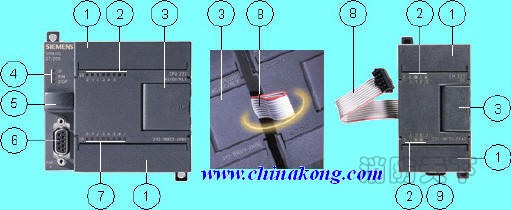

S7-200 CPU結構圖

1、DIN導軌安裝





2、背板安裝

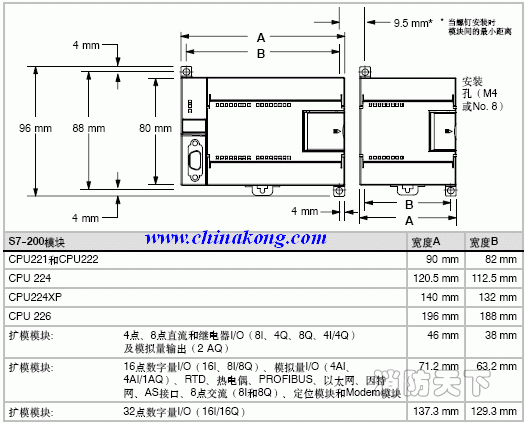

S7-200的CPU和擴展模塊都有安裝孔，可以很方便地安裝在背板上。

CPU系列號	產品圖片	描述	選型型號
CPU221		DC/DC/DC；6點輸入/4點輸出	6ES7 211-0AA23-0B0
		AC/DC/繼電器；6點輸入/4點輸出	6ES7 211-0BA23-0B0
CPU222		DC/DC/DC；8點輸入/6點輸出	6ES7 212-1AB23-0B0
		AC/DC/繼電器；8點輸入/6點輸出	6ES7 212-1BB23-0B0
CPU224		DC/DC/DC；14點輸入/10點輸出	6ES7 214-1AD23-0B0
		AC/DC/繼電器；14點輸入/10點輸出	6ES7 214-1BD23-0B0
CPU224XP		DC/DC/DC；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點	6ES7 214-2AD23-0B0
		AC/DC/繼電器；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點	6ES7 214-2BD23-0B0
CPU226		DC/DC/DC；24點輸入/16點晶體管輸出	6ES7 216-2AD23-0B0
		AC/DC/繼電器；24點輸入/16點輸出	6ES7 216-2BD23-0B0
CPU226XM		DC/DC/DC；24點輸入/16點晶體管輸出	6ES7 216-2AF22-0B0
		AC/DC/繼電器；24點輸入/16點輸出	6ES7 216-2BF22-0B0



• 廣泛的指令集:
  有大量的
  • 基本操作,如二進制邏輯運算、結果賦值、存儲、計數、產生時間、裝載、傳輸、比較、移位、循環移位、產生補碼、調用子程序（帶局部變量）
  • 集成通訊指令（如 S7-200 通訊（讀網絡（NETR），寫網絡（NETW）或自由口（發送XMT，接收RCV）
  • 用戶友好的功能,如脈沖持續時間調制、脈沖序列功能、算法功能、浮點算法、PID 閉環控制、跳轉功能、循環功能和代碼轉換都使編程任務得以簡化。
• 計數:
  用戶友好的計數功能配以集成的計數器和高速計數器指令給用戶開辟了新的應用領域
• 中斷處理:
  • 邊沿觸發中斷（由過程信號的上升沿或下降沿觸發）允許對過程中斷作出極快的響應。
  • 時間控制型中斷可以以 1 ms 為增量設置范圍從 1 ms 至 255 ms。
  • 當達到設定值或計數器方向改變時，可觸發計數器中斷。
  • 通訊中斷使得能迅速方便地與周圍的設備如打印機或條碼閱讀器交換信息
• 輸入/輸出的直接詢問和驅動:
  也可以對輸入和輸出進行掃描以及獨立于循環周期而直接進行設置?？刂破髂苎杆俚貙^程事件作出響應（例如，當發生中斷時，直接復位輸出）。
• 口令保護:
  3 級口令保護的概念有效地保證了用戶專有技術的安全。對于訪問用戶程序，有以下幾種保護方案:
  • 完全訪問:程序可以隨便改動。
  • 只讀：未經授權不能修改程序。可以進行測試、設置系統參數和拷貝程序。
  • 完全保護：未經授權不能修改、讀出和復制程序?？蛇M行參數設置。
• 測試和診斷功能：
  用戶友好的功能支持測試和診斷：使用可定義的循環次數執行和分析整個程序。多大 124 個循環內的內部參數，如位存儲器、定時器或計數器同時記錄下來。
• 測試和診斷運行過程中對輸入和輸出進行“強制”：
  可不在循環周期內獨立設置輸入和輸出，例如可以檢測用戶程序。
• 在線運行編輯：
  在運行模式下，可以編輯程序，并通過點擊鼠標將修改的程序裝入CPU中，而不需要中斷當前程序的執行。
• 提供諸如其它SIN、COS、TAN、LN、EXP算術模塊
• 數據紀錄：
  時間控制或事件控制的數據記錄保存在EEPROM存儲子模板中，例如性能數據、統計數據、故障報文，可選擇地加入時間標簽。可以使用 STEP 7-Micro/WIN 中的 S7 Explorer 隨時傳送紀錄文件。
• 配方管理:
  在 STEP 7-Micro/WIN 項目中定義并下載配方。為了更好地使用存儲器，配方存儲在 EEPROM 存儲器子模塊中?？梢栽诰€修改和更新配方。
