S7--200既可以安裝在控制柜背板上，也可以安裝在標準導軌上；既可以水裝，也可以垂直安裝

• S7-200按照慣例，在安源裝器件時，總是把產生高電壓和高電子噪聲設備與諸如S7--200這樣的低壓、邏輯型的設備分隔開。

• 在控制柜背板上安排S7--200時，應區分發熱裝置并把電子器件安排在控制柜中溫度較低的區域內。電子器件在高溫環境下工作會縮短其無故障時間。

• 要考慮控制柜背板的布線，避免將低壓信號線和通訊電纜與交流供電線和高能量、開關頻率很高的直流線路布置在一個線槽中。

• 在安排S7-200設備時，應留出接線和連接通訊電纜的足夠空間。當配置S7-200系統時，可以靈活地使用I/O擴展電纜。

• S7-200設備的設計應當采用自然的對流散熱方式，在器件的上方和下方都必須留有至少25mm的空間，以便于正常的散熱。前面板與背板的板間距離也應保持至少75mm。

1、DIN導軌安裝

2、背板安裝

S7-200的CPU和擴展模塊都有安裝孔，可以很方便地安裝在背板上。

• 廣泛的指令集:
  有大量的
  • 基本操作,如二進制邏輯運算、結果賦值、存儲、計數、產生時間、裝載、傳輸、比較、移位、循環移位、產生補碼、調用子程序（帶局部變量）
  • 集成通訊指令（如 S7-200 通訊（讀網絡（NETR），寫網絡（NETW）或自由口（發送XMT，接收RCV）
  • 用戶友好的功能,如脈沖持續時間調制、脈沖序列功能、算法功能、浮點算法、PID 閉環控制、跳轉功能、循環功能和代碼轉換都使編程任務得以簡化。
• 計數:
  用戶友好的計數功能配以集成的計數器和高速計數器指令給用戶開辟了新的應用領域
• 中斷處理:
  • 邊沿觸發中斷（由過程信號的上升沿或下降沿觸發）允許對過程中斷作出極快的響應。
  • 時間控制型中斷可以以 1 ms 為增量設置范圍從 1 ms 至 255 ms。
  • 當達到設定值或計數器方向改變時，可觸發計數器中斷。
  • 通訊中斷使得能迅速方便地與周圍的設備如打印機或條碼閱讀器交換信息
• 輸入/輸出的直接詢問和驅動:
  也可以對輸入和輸出進行掃描以及獨立于循環周期而直接進行設置。控制器能迅速地對過程事件作出響應（例如，當發生中斷時，直接復位輸出）。
• 口令保護:
  3 級口令保護的概念有效地保證了用戶專有技術的安全。對于訪問用戶程序，有以下幾種保護方案:
  • 完全訪問:程序可以隨便改動。
  • 只讀：未經授權不能修改程序。可以進行測試、設置系統參數和拷貝程序。
  • 完全保護：未經授權不能修改、讀出和復制程序。可進行參數設置。
• 測試和診斷功能：
  用戶友好的功能支持測試和診斷：使用可定義的循環次數執行和分析整個程序。多大 124 個循環內的內部參數，如位存儲器、定時器或計數器同時記錄下來。
• 測試和診斷運行過程中對輸入和輸出進行“強制”：
  可不在循環周期內獨立設置輸入和輸出，例如可以檢測用戶程序。
• 在線運行編輯：
  在運行模式下，可以編輯程序，并通過點擊鼠標將修改的程序裝入CPU中，而不需要中斷當前程序的執行。
• 提供諸如其它SIN、COS、TAN、LN、EXP算術模塊
• 數據紀錄：
  時間控制或事件控制的數據記錄保存在EEPROM存儲子模板中，例如性能數據、統計數據、故障報文，可選擇地加入時間標簽。可以使用 STEP 7-Micro/WIN 中的 S7 Explorer 隨時傳送紀錄文件。
• 配方管理:
  在 STEP 7-Micro/WIN 項目中定義并下載配方。為了更好地使用存儲器，配方存儲在 EEPROM 存儲器子模塊中。可以在線修改和更新配方。
  西門子PLC模塊6ES7222-1HD22-0A0

  西門子PLCS7-200,S7-300,S7-1500,S7-1200,S7-200SMART,S7-400系列模塊



   西門子中國總代理200CN

  概述

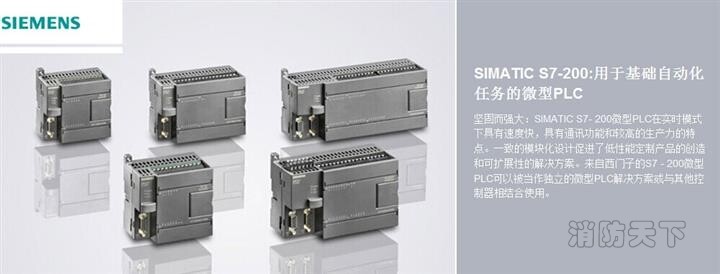

  S7-200系列PLC適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200系列具有極高的性能/價格比。
