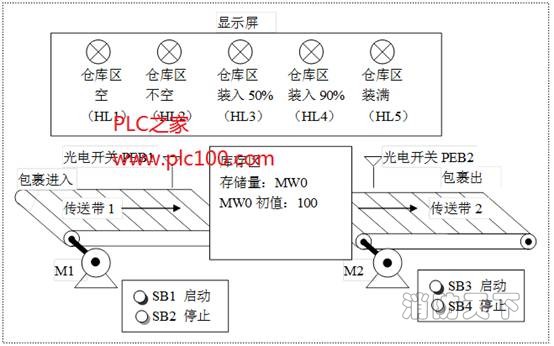

LAD
STL	INCB OUT	DECB OUT	INCW OUT	DECW OUT	INCD OUT	DECD OUT
功能	字節加1	字節減1	字加1	字減1	雙字加1	雙字減1
操作及數據類型	IN：VB, IB, QB, MB, SB, SMB, LB, AC, 常量, *VD, *LD, *AC OUT：VB, IB, QB, MB, SB, SMB, LB, AC, *VD, *LD, *AC  IN/OUT數據類型：字節		IN： VW, IW, QW, MW, SW, SMW, AC, AIW, LW, T, C, 常量, *VD, *LD, *AC OUT：VW, IW, QW, MW, SW, SMW, LW, AC, T, C, *VD, *LD, *AC  數據類型：整數		IN：VD, ID, QD, MD, SD, SMD, LD, AC, HC, 常量, *VD, *LD,*AC  OUT；VD, ID, QD, MD, SD, SMD, LD, AC, *VD, *LD, *AC 數據類型：雙整數



用S7-200進行定位控制、監視和位置校正設計舉例

本例用S7-200 CPU 214 DC/DC/DC進行定位控制，并具有位置監視和位置校正

概述

本例相對位置山增量傳感器進行位置監視。為了求出傳感器信號，將該信號作為CPU 214中的大可處理7kHz信號的高速計數器的輸入，這樣，就可檢測出位置誤差。例如，當起一停頻率超出時，通過步數丟失可以檢測到位置錯誤。一旦檢測出位置誤差，就以較低頻率進行位置校正。

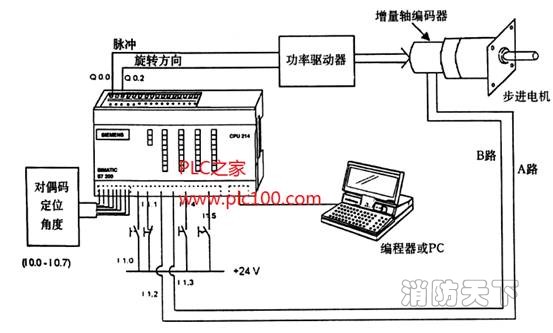

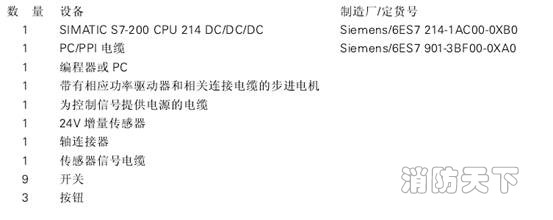

硬件要求

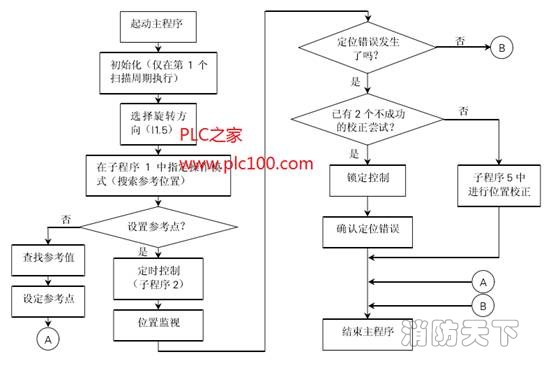

程序框圖

程序和注解

一、初始化

在程序的第一個掃描周期((SM0.1=1)設置重要的參數。此外，高速計數器HSC2由外部復位并初始化為A/B計數器。HSC2對檢測定位的增量軸編碼器信號計數。傳感器的A路和B路信號分別作為CPU輸入端I1.2和I1.3的輸入。旋轉方向的選擇、按鈕鎖定、操作模式的選擇及定位的過程 (請參考此例概述)。由增量傳感器進行定位監視，在輸出脈沖結束之后，等待T1時間，以便使連接電機和傳感器的軸連接器的扭轉振動消失。

二、實際值和設定值的比較

T1到時后，子程序4對實際值和設定值進行比較。如果軸的位置在設定位置的±2步范圍內，定位就是正確的。如果實際位置在此目標范圍之外，當超過起停頻率時，那就會造成電機失步這種情況的發生，此時，一個相應的警告信號就會則Q1.1輸出。

三、位置的較正

若定位錯誤被檢測出來，則起動第二等待定時器T2。此后，根據設定值和實際值之間的差值計算出校正的步數。當校正時，電動機頻率低于起停頻率，以防新的步數丟失。

四、校正取消

如果在兩次校正嘗試之后還小能達到設定位置，為女全起見，控制將被鎖定(M0.2=1 )。只有按下確認按鈕I1.4之后，控制才被打開，然后，進行另一個參考點的檢測。

T1505系統通過現場接口模板(FIM)連接SIMATIC S7-212編程

本例描述了如何將SIMATIC S7-212(或S7-214)與SIMATIC T1505可編程邏輯控制系統連接起來。主設備(T1505}通過現場接u模板((FIM)向從設備(S7-212發送信息。數據傳輸的協議為4字(4-Word)簡單協議。這樣T1505可控制新型SIMATIC PLC及其它支持此協議的設備(例如某些SE &A馭動器)。

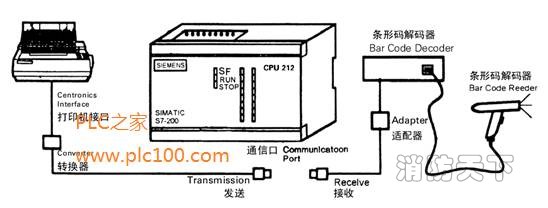

通過自山端模式(Freeport Mode)，S7-212接收來自主設置的信息，以及向主設備發送信息。由幾個中斷程序完成從設備的數據處理。
