6ES7235-0KD22-0xA8

點擊圖片查看原圖

品牌：	西門子
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2018-06-04 11:18
瀏覽次數：	175

公司基本資料信息

上海非俗工控自動化設備有限公司
已繳納 0.00 保證金
聯系人瞿章明(先生)
會員 [當前離線] [加為商友] [發送信件]
電話
手機
地區上海
地址上海市松江區海立華亭

詳細說明

承諾書

1．所有產品為原廠原包裝，未開封，質保一年

2. 所有從我司出去的產品均為含16%增值稅和運費

3．交貨期寫進合同，雙方約定交貨時間，供方每逾期一天按合同1%賠償金支付違約金，逾期5天未到貨，需方有權終止合同，供方全額退款。

4. 價格方面：只要你有誠意做，我們可以把利潤降到低，建議所有客戶多詢問幾家，把低的價格給我們，我們一定會比對方更低。（除開需方瞎報價的），一分錢不賺平進平出都可以。

（上海非俗西門子讓你買的省心、用的放心）

聯系人            ：瞿章明（銷售工程師）您的滿意是我們的追求；
聯系電話          ：132 1743 0013
商務QQ            ：275 0130 146
微信              ：132 1743 0013
地址（ Add ）     ：上海市松江區海立華亭5幢
您的口碑相傳將是對我們好的回報；   我們賺合理利潤，做長久生意，交真心朋友；

S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。

CPU模塊　
6ES72121AB230B8 CPU222 CN DC/DC/DC 8輸入/6輸出
6ES72121BB230B8 CPU222 CN AC/DC/繼電器 8輸入/6輸出
6ES72141AD230B8 CPU224 CN DC/DC/DC 14輸入/10輸出（16K程序與數據空間）
6ES72141BD230B8 CPU224 CN AC/DC/繼電器 14輸入/10輸出（16K程序與數據空間）
6ES72142AD230B8 CPU224XP CN DC/DC/DC 14輸入/10輸出，2AI/1AO
6ES72142BD230B8 CPU224XP CN AC/DC/繼電器 14輸入/10輸出，2AI/1AO
6ES72162AD230B8 CPU226 CN DC/DC/DC 24輸入/16輸出（26K程序與數據空間）
6ES72162BD230B8 CPU226 CN AC/DC/繼電器 24輸入/16輸出（26K程序與數據空間）
數字量 I/O 擴展模塊　
6ES72211BF220A8 EM221數字量輸入模塊 8輸入 24VDC
6ES72211BH220A8 EM221 數字量輸入模塊 16輸入 24VDC
6ES72221BF220A8 EM222 數字量輸出模塊 8輸出24VDC
6ES72221HF220A8 EM222 數字量輸出模塊 8輸出繼電器輸出
6ES72231BF220A8 EM223數字量輸入/輸出模塊，4輸入/4輸出，24VDC
6ES72231HF220A8 EM223數字量輸入/輸出模塊，4輸入/4繼電器輸出，24VDC
6ES72231BH220A8 EM223數字量輸入/輸出模塊，8輸入/8輸出，24VDC
6ES72231PH220A8 EM223數字量輸入/輸出模塊，8輸入/8繼電器輸出，24VDC
6ES72231BL220A8 EM223數字量輸入/輸出模塊，16輸入/16輸出 24VDC
6ES72231PL220A8 EM223數字量輸入/輸出模塊，16輸入/16繼電器輸出 24VDC
6ES72231BM220A8 EM223數字量輸入/輸出模塊，32輸入/32輸出 24VDC
6ES72231PM220A8 EM223數字量輸入/輸出模塊，32輸入/32繼電器輸出 24VDC
模擬量 I/O 擴展模塊　
6ES72317PB220A8 EM231 2 路輸入熱電阻
6ES72317PD220A8 EM231,4 路輸入熱電偶
6ES72310HC220A8 EM231 模擬量輸入模塊，4 輸入 *12位
6ES72320HB220A8 EM232, 模擬量輸出模塊，2 輸出 *12位
6ES72350KD220A8 EM235, 模擬量輸入/輸出模塊4 輸入/1 輸出模塊*12
CPU模塊　
6ES72110AA230B0 CPU221 DC/DC/DC 6輸入/4輸出
6ES72110BA230B0 CPU221 AC/DC/繼電器 6輸入/4輸出
6ES72121AB230B0 CPU222 ， DC/DC/DC 8輸入/6輸出
6ES72121BB230B0 CPU222 ， AC/DC/繼電器 8輸入/6輸出
6ES72141AD230B0 CPU224，DC/DC/DC 14輸入/10輸出（16K程序與數據空間）
6ES72141BD230B0 CPU224 ，AC/DC/繼電器 14輸入/10輸出（16K程序與數據空間）
6ES72142AD230B0 CPU224XP ，DC/DC/DC 14輸入/10輸出，2AI/1AO
6ES72142BD230B0 CPU224XP CN AC/DC/繼電器 14輸入/10輸出，2AI/1AO
6ES72162AD230B0 CPU226 ，DC/DC/DC 24輸入/16輸出（26K程序與數據空間）
6ES72162BD230B0 CPU226，AC/DC/繼電器 24輸入/16輸出（26K程序與數據空間）
數字量 I/O 擴展模塊　
6ES72211BF220A0 EM221數字量輸入模塊 8輸入 24VDC
6ES72211BH220A0 EM221 數字量輸入模塊 16輸入 24VDC
6ES72211EF220A0 EM221 數字量輸入模塊 8 輸入(交流120/230VAC)
6ES72221BF220A0 EM222 數字量輸出模塊 8輸出24VDC
6ES72221EF220A0 EM222 數字量輸出模塊 8 輸出(交流120/230VAC ）
6ES72221HF220A0 EM222 數字量輸出模塊 8輸出繼電器輸出
6ES72221BD220A0 EM222數字量輸出模塊 4輸出24VDC-5A
6ES72221HD220A0 EM222數字量輸出模塊 4輸出繼電器-10A
6ES72231BF220A0 EM223數字量輸入/輸出模塊，4輸入/4輸出，24VDC
6ES72231HF220A0 EM222 數字量輸出模塊 8輸出繼電器輸出
6ES72231BH220A0 EM223數字量輸入/輸出模塊，8輸入/8輸出，24VDC
6ES72231PH220A0 EM223數字量輸入/輸出模塊，8輸入/8繼電器輸出，24VDC
6ES72231BL220A0 EM223數字量輸入/輸出模塊，16輸入/16輸出 24VDC
6ES72231PL220A0 EM223數字量輸入/輸出模塊，16輸入/16繼電器輸出 24VDC
6ES72231BM220A0 EM223數字量輸入/輸出模塊，32輸入/32輸出 24VDC
6ES72231PM220A0 EM223數字量輸入/輸出模塊，32輸入/32繼電器輸出 24VDC
模擬量 I/O 擴展模塊　
6ES72317PD220A0 EM231,8 路輸入熱電偶
6ES72317PF220A0 EM231,4 路輸入熱電偶
6ES72317PB220A0 EM231 2 路輸入熱電阻
6ES72317PC220A0 EM231 4 路輸入熱電阻
6ES72310HC220A0 EM231 模擬量輸入模塊，4 輸入
6ES72310HF220A0 EM231 模擬量輸入模塊，8 輸入
6ES72320HB220A0 EM232, 模擬量輸出模塊，2 輸出
6ES72320HD220A0 EM232, 模擬量輸出模塊，4 輸出
6ES72350KD220A0 EM235, 模擬量輸入/輸出模塊4 輸入/1 輸出模塊*12

用S7-200進行定位控制、監視和位置校正設計舉例

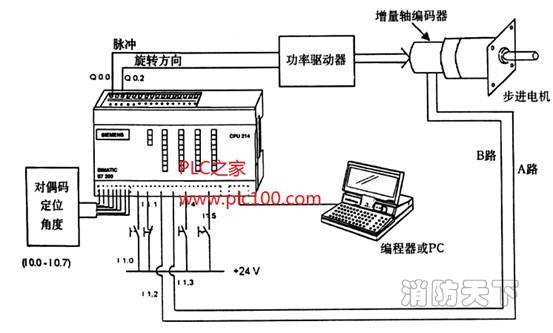

本例用S7-200 CPU 214 DC/DC/DC進行定位控制，并具有位置監視和位置校正

概述

本例相對位置山增量傳感器進行位置監視。為了求出傳感器信號，將該信號作為CPU 214中的大可處理7kHz信號的高速計數器的輸入，這樣，就可檢測出位置誤差。例如，當起一停頻率超出時，通過步數丟失可以檢測到位置錯誤。一旦檢測出位置誤差，就以較低頻率進行位置校正。

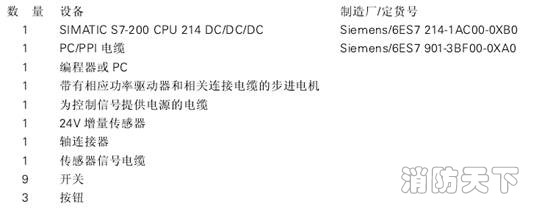

硬件要求

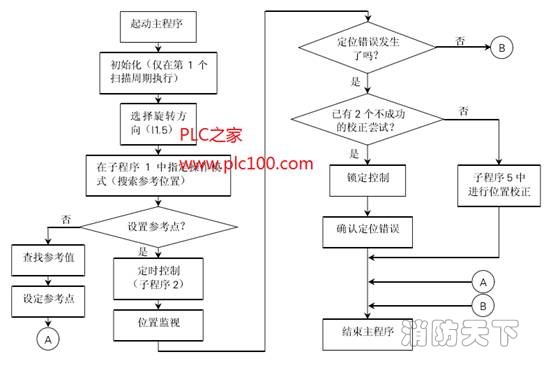

程序框圖

程序和注解

一、初始化

在程序的第一個掃描周期((SM0.1=1)設置重要的參數。此外，高速計數器HSC2由外部復位并初始化為A/B計數器。HSC2對檢測定位的增量軸編碼器信號計數。傳感器的A路和B路信號分別作為CPU輸入端I1.2和I1.3的輸入。旋轉方向的選擇、按鈕鎖定、操作模式的選擇及定位的過程 (請參考此例概述)。由增量傳感器進行定位監視，在輸出脈沖結束之后，等待T1時間，以便使連接電機和傳感器的軸連接器的扭轉振動消失。

二、實際值和設定值的比較

T1到時后，子程序4對實際值和設定值進行比較。如果軸的位置在設定位置的±2步范圍內，定位就是正確的。如果實際位置在此目標范圍之外，當超過起停頻率時，那就會造成電機失步這種情況的發生，此時，一個相應的警告信號就會則Q1.1輸出。

三、位置的較正

若定位錯誤被檢測出來，則起動第二等待定時器T2。此后，根據設定值和實際值之間的差值計算出校正的步數。當校正時，電動機頻率低于起停頻率，以防新的步數丟失。

四、校正取消

如果在兩次校正嘗試之后還小能達到設定位置，為女全起見，控制將被鎖定(M0.2=1 )。只有按下確認按鈕I1.4之后，控制才被打開，然后，進行另一個參考點的檢測。

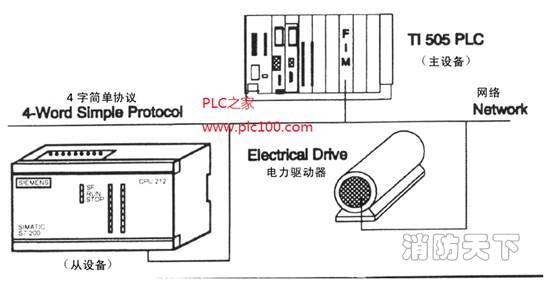

T1505系統通過現場接口模板(FIM)連接SIMATIC S7-212編程

本例描述了如何將SIMATIC S7-212(或S7-214)與SIMATIC T1505可編程邏輯控制系統連接起來。主設備(T1505}通過現場接u模板((FIM)向從設備(S7-212發送信息。數據傳輸的協議為4字(4-Word)簡單協議。這樣T1505可控制新型SIMATIC PLC及其它支持此協議的設備(例如某些SE &A馭動器)。

通過自山端模式(Freeport Mode)，S7-212接收來自主設置的信息，以及向主設備發送信息。由幾個中斷程序完成從設備的數據處理。

CPU 222 DC/DC/DC 8 輸入/6 輸出 6ES7212-1AB23-0B8
CPU 222 AC/DC/ 繼電器8 輸入/6 輸出 6ES7212-1BB23-0B8
CPU 224 DC/DC/DC 14 輸入/10 輸出 6ES7214-1AD23-0B8
CPU 224 AC/DC/ 繼電器14 輸入/10 輸出 6ES7214-1BD23-0B8
CPU 224XP DC/DC/DC 14 輸入/10 輸出 6ES7214-2AD23-0B8
CPU 224XP AC/DC/ 繼電器14 輸入/10 輸出 6ES7214-2BD23-0B8
CPU 226 DC/DC/DC 24 輸入/16 輸出 6ES7216-2AD23-0B8
CPU 226 AC/DC/ 繼電器24 輸入/16 輸出 6ES7216-2BD23-0B8
EM 221 數字量輸入模塊，8 輸入24V DC 6ES7221-1BF22-0A8
EM 221 數字量輸入模塊，16 輸入24 VDC 6ES7221-1BH22-0A8
EM 222 數字量輸出模塊，8 輸出24 VDC 6ES7222-1BF22-0A8
EM 222 數字量輸出模塊，8 輸出繼電器 6ES7222-1HF22-0A8
EM 223 數字量輸入/輸出模塊，4 輸入/4 輸出24V DC 6ES7223-1BF22-0A8
EM 223 數字量輸入/輸出模塊，4 輸入24 VDC/4 繼電器輸出 6ES7223-1HF22-0A8
EM 223 數字量輸入/輸出模塊，8 輸入/8 輸出24 VDC 6ES7223-1BH22-0A8
EM 223 數字量輸入/輸出模塊，8 輸入24 VDC/8 繼電器輸出 6ES7223-1PH22-0A8
EM 223 數字量輸入/輸出模塊，16 輸入/16 輸出24 VDC 6ES7223-1BL22-0A8
EM 223 數字量輸入/輸出模塊，16 輸入24 VDC/16 繼電器輸出 6ES7223-1PL22-0A8
EM 231 模擬量輸入模塊，4 輸入 6ES7231-0HC22-0A8
EM 231 2 路輸入熱電阻 6ES7231-7PB22-0A8
EM 231 4 路輸入熱電偶 6ES7231-7PD22-0A8
EM 232 模擬量輸出模塊，2 輸出 6ES7232-0HB22-0A8
EM 235 模擬量輸入/輸出模塊4 輸入/1 輸出 6ES7235-0KD22-0A8
EM 223 數字量輸入/輸出模塊，32 輸入24 VDC/32 繼電器輸出 6ES7223-1PM22-0A8
EM 223 數字量輸入/輸出模塊，32 輸入/32 輸出24 VDC 6ES7223-1BM22-0A8
