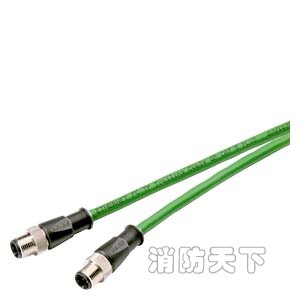

西門子通訊總線電纜6XV1840-4AH10

     SIEMENS   西門子代理商
    上海非俗工控自動化設備有限公司
 聯系人          ： 瞿章明  （銷售經理）
 24小時服務熱線  ：132 1743 0013
商務QQ           ：2750 130 146
微信             ：132 1743 0013
地址（ Add ）    ：上海市松江區海立華亭5幢

【信譽第一、誠信交易】【長期銷售、安全穩定】
【稱心滿意、服務動力】【真誠面對、溝通無限】
【服務第一、一諾千金】【質量承諾、客戶滿意】




產品類型名稱		IE FC TP 標準電纜 GP 2 x 2（A 型）
產品描述		標準總線電纜（4 芯），按米銷售，未裝配
		SIMATIC NET, IE FC TP STANDARD CABLE, GP 2X2 (PROFINET TYP A), TP INSTALLATION CABLE FOR ConNECTION TO FC OUTLET RJ45, FOR UNIVERSAL APPLICATION, 4-WIRE, SHIELDED, CAT. 5E, SOLD BY THE METER MAX. CONSIGNMENT: 2000 M, MINIMAL ORDER QUANTITY: 20 M

我公司銷售部為西門子PLC代理商，公司憑借雄厚的實力，現已與西門子工廠建立成良好的合作關系！價格合理，質量保證，
公司優勢價格產品有，西門子通訊電纜，PLC，觸摸屏，

上海非俗公司是一家專業從事銷售、維修、服務、培訓西門子數控系統和驅動產品的工程服務公司，
公司核心銷售及技術人員均由前西門子資深員工組成，能為用戶提供專業高效優質的服務。

歡迎您來電質詢高品質西門子驅動和自動化產品價格及服務



電氣數據
單位長度阻尼量
● 10 MHz 時 / 大值		0.052 dB/m
● 100 MHz 時 / 大值		0.195 dB/m
波阻
● 1 MHz ... 100 MHz 時		100 ?
相對對稱公差
● 1 MHz ... 100 MHz 時的波阻		15 %
單位長度近端串音阻尼量
● 1 MHz ... 100 MHz 時		0.5 dB/m
耦合電阻越長度 / 10 MHz 時		10 m?/m
單位長度的回路電阻 / 大值		115 m?/m
工作電壓
● 有效值		100 V
百分比 NVP 值		66 %
機械數據
電線數量		4
屏蔽層規格		重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層
電氣連接規格 / FastConnect		是的
芯線直徑
● AWG22 芯線		0.64 mm
外徑
● 內導體		0.64 mm
● 芯線絕緣		1.5 mm
● 電纜內部護套		3.9 mm
● 電纜護套的		6.5 mm
外徑的對稱公差 / 電纜護套的		0.2 mm
材料
● 芯線絕緣		PE
● 電纜內部護套		PVC
● 電纜護套的		PVC
顏色
● 數據線的芯線絕緣		白色 / 黃色 / 藍色 / 橘黃色
● 電纜護套的		綠色
彎曲半徑
● 一次性彎曲時 / 許可小值		19.5 mm
● 多次彎曲時 / 許可小值		49 mm
拉力負荷 / 大值		150 N
單位長度重量		67 kg/km
許可的環境條件
環境溫度
● 運行期間		-40 ... +75 °C
● 存放期間		-40 ... +75 °C
● 運輸期間		-40 ... +75 °C
● 安裝時		-20 ... +60 °C
● 備注		2   0 攝氏度時測量電氣屬性，根據 DIN VDE 0472 進行檢查



• 8 芯 FastConnect 安裝電纜，用于對具有千兆能力的系統進行布線（AWG 22 和 AWG 24 型）。
• 使用 FC 剝線工具剝線方便；一次就可剝去電纜外包層和編織的屏蔽層
• 使用絕緣刺破技術連接到 IE FC RJ45 模塊化插座 (AWG 22) 或 IE FC RJ45 插頭 4x2 (AWG 24)
• 符合 ISO/IEC11801 和 EN50173 國際電纜 6 類布線標準（Cat6）。
• UL 認證
• 由于電纜上印有以米表示的長度標記，因此易于確定長度

Benefits

• 可使用 FastConnect 電纜 4 x 2 在 IE FC RJ 45 模塊化插座， IE FC RJ45 插頭 4 x 2 或 FC M12 插頭 PRO 4x2（X 編碼）上進行方便的組裝，從而節省時間
• 具有千兆能力，可簡單和無差錯地構造 8 芯布線系統
• 由于采用 8 芯電纜，您可以針對快速以太網實施兩個工業以太網連接（通過 IE FC RJ 45 模塊化插座）或一個千兆以太網
• 采用可靠的接地設計，網絡抗噪聲干擾

Area of application

SIMATIC NET 8 芯電纜布線系統，以太網傳輸速率可達 10/100/1000Mbit/s。由此可實現從 4 芯工業以太網布線系統到 8 芯千兆網絡布線系統的轉換。

為了構建長達 100 m 的工業以太網網絡（8 芯），必須將 IE FC TP 標準電纜 GP 4x2 (AWG 22) 與 IE FC 模塊化插座和雙絞線結合使用。

IE FC TP 標準電纜 4x2 (AWG 22)

為了構建長達 100 m 的工業以太網網絡（8 芯），必須將 IE FC TP 標準電纜 GP 4x2 (AWG 22) 與 IE FC 模塊化插座和雙絞線結合使用。

IE FC TP 電纜 4x2 (AWG24)

為了不使用插接技術而進行直接連接，可使用 IE FC RJ45 插頭 4x2 和長達 90 m 的 IE FC TP 電纜 4x2 (AWG24)。

IE TP 鐵路電纜 4x2 (AWG24)

用于構建工業以太網網絡（8 芯），在鐵路應用中長 100 m（電纜經認證用于鐵路應用）

注意：

有關網絡配置的詳細信息，請參見 TP 及光纖網絡手冊。

UL 認證

IE FC TP 電纜 GP 4x2（AWG 22 和 AWG 24）已通過相關 UL/ETL 認證，可根據 NEC（美國國家電氣規范）Article 800/725 的要求在電纜束或電纜架中敷設。

Design

FastConnect (FC) 工業以太網電纜 IE FC Cable 4 x 2（AWG22 和 AWG24）為徑向對稱結構設計，因此可使用 IE FC 剝線工具。隨后，通過絕緣刺破觸點來快速、方便地連接 IE FC RJ45 模塊化插座和 IE FC RJ45 插頭 4x2，無需使用專用工具。

電纜類型

• IE FC 標準電纜 GP 4 x 2 (AWG22)：
  實芯線標準總線電纜，專門針對在 IE FC RJ45 模塊化插座上的快速安裝而設計；
  具有相應的 UL 認證（通用目的），可采用電纜束和電纜架進行布線，符合 NEC (美國國家電工法規) Article 800/725 的技術規范
• IE FC 標準電纜 GP 4 x 2 (AWG24)：
  實芯線標準總線電纜，專門針對在 IE FC RJ45 Plug 4 x 2 上的快速安裝而設計；
  具有相應的 UL 認證（通用目的），可采用電纜束和電纜架進行布線，符合 NEC (美國國家電工法規) Article 800/725 的技術規范
• IE FC 軟電纜 GP 4 x 2 (AWG24/7)：
  適用于偶然性移動的軟芯線總線電纜，專門針對在 IE FC RJ45 Plug 4 x 2 上的快速安裝而設計；
  具有相應的 UL 認證（通用目的），可采用電纜束和電纜架進行布線，符合 NEC (美國國家電工法規) Article 800/725 的技術規范
• IE 列車電纜 GP 4 x 2 (AWG24/7)：
  用于列車上布纜的軟芯線總線電纜（鐵路應用），帶相關認證，只能采用 IE FC M12 Plug PRO 4x2 (x-編碼) 進行連接
