• 用于工廠車間中的結構化布線；專用于快速裝配
• 使用 FC 剝線工具剝線方便；一次就可剝去電纜外包層和編織的屏蔽層
• 使用絕緣刺破法，通過快速連接進行連接
• 性能超越 ISO/IEC 11801 和 EN 50173 國際電纜 5 類布線標準。 (Cat5e)
• PROFINET-兼容
• UL 認證
• 不同型式用于不同應用

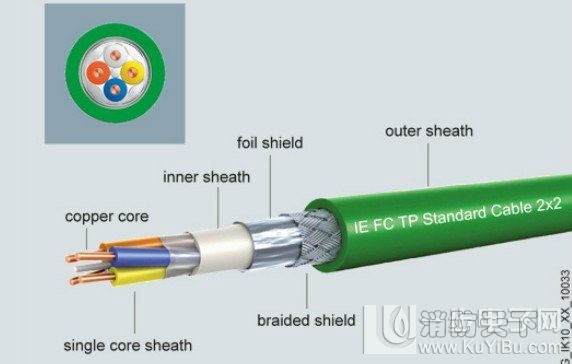

  • IE FC TP 標準電纜 GP
  • IE FC TP 軟電纜 GP
  • IE FC TP FRNC 電纜 GP
  • IE FC TP 拖纜 GP
  • IE FC TP 拖纜
  • IE FC TP 吊纜
  • IE FC TP 吊纜 GP
  • IE TP 扭轉電纜
  • IE FC TP 食用電纜
  • IE FC TP 船用電纜
• 雙層屏蔽，抗干擾性能好
• 由于電纜上印有以米表示的長度標記，因此易于確定長度
  • 使用快速連接電纜 2 x 2，可快速、簡便地連接到工業以太網 FC RJ45 引出插座（10/100 Mbit/s）或工業以太網 FC RJ45 接頭 180/90 上，節省時間。
  • 可通過 FastConnect 電纜 2 x 2 以及工業以太網 FC RJ45 插頭進行方便、快速的組裝，節省了時間
  • 特殊總線電纜可實現各種應用
  • 采用雙屏蔽電纜和集成式接地設計，可實現抗噪聲干擾網絡
  • 不含硅樹脂，可用于汽車工業（例如噴漆生產線）。

  • 訂貨號	6XV1 840-2AH10	6XV1 870-2B	6XV1 870-2D
    產品型號名稱	IE FC 標準電纜 GP 2 x 2（A 型）	IE FC 軟電纜 GP 2 x 2（A 型）	IE FC 拖曳電纜 GP 2 x 2（C 型）
    適合的用途	通用	臨時移動	電纜架
    電纜名稱	2YY (ST) CY 2x2x0.64/1.5-100 GN	2YY (ST) CY 2x2x0.75/1.5-100 LI GN	2YY (ST) CY 2x2x0.75/1.5-100 LI GN
    結構化布線的標準	Cat5e	Cat5e	Cat5e
    單位長度的衰減測量
    10MHz時	52 dB/km	60 dB/km	63 dB/km
    10MHz 時	195 dB/km	210 dB/km	213 dB/km
    電氣數據
    1 MHz 至 100 MHz 范圍內的波阻抗	100 Ω	100 Ω	100 Ω
    相對對稱容差	15 %	15 %	15 %
    1 MHz 至 100 MHz 范圍內單位長度近端串擾衰減	520 dB/km	500 dB/km	500 dB/km
    10 MHz 時的表面轉移阻抗	10 mΩ/m	100 mΩ/m	20 mΩ/m
    單位長度的回路電阻	124 Ω/km	124 Ω/km	120 Ω/km
    絕緣電阻系數	0.5 MΩm	0.5 MΩm	0.5 MΩm
    電纜長度
    RJ45 接頭，大	100 m	85 m	85 m
    帶 RJ45 插座，大值	90 m	75 m	75 m
    機械數據
    外徑
    內導體	0.64 mm	0.75 mm	0.75 mm
    導線絕緣	1.5 mm	1.5 mm	1.5 mm
    電纜的內護套	3.9 mm	3.9 mm	3.9 mm
    電纜護套	6.5 mm	6.5 mm	6.5 mm
    外徑的對稱容差	0.2 mm	0.2 mm	0.2 mm
    環境溫度
    在運行階段	-40 - +70 ℃	-10 - +70 ℃	-10 - +70 ℃
    運輸期間	-40 - +70 ℃	-40 - +70 ℃	-25 - +75 ℃
    存儲期間	-40 - +70 ℃	-40 - +70 ℃	-25 - +75 ℃
    安裝時	-20 - +60 ℃	-20 - +60 ℃	-10 - +60 ℃
    彎曲半徑
    一次彎曲	19.5 mm	32.5 mm	32.5 mm
    重復彎曲	48.75 mm	52 mm	49 mm
    彎曲循環次數			3000000
    拉伸負荷，大值	150 N	150 N	150 N
    單位長度重量	70 kg/km	68 kg/km	68 kg/km
    燃燒特性	阻燃，符合標準 UL 1685 (CSA FT 4)	阻燃，符合標準 UL 1685 (CSA FT 4)	阻燃，符合標準 UL 1685 (CSA FT 4)
    是否耐紫外線	耐受性	耐受性	耐受性
    礦物油化學耐受性	有條件耐受	有條件耐受	有條件耐受
    產品性能
    無鹵素	×	×	×
    是否含硅樹脂	√	√	√
    FastConnect 電氣連接型號	√	√	√
    船級社協會
