產品信息
本機集成8輸入/6輸出共14個數字量I/O點。可連接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。
本機集成14輸入/10輸出共24個數字量I/O點。可連接7個擴展模塊，大擴展至168路數字量I/O點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。
本機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，大擴展值至168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性，自整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。
本機集成24輸入/16輸出共40個數字量I/O 點。可連接7個擴展模塊，大擴展至248路數字量I/O 點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強的模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能。可完全適應于一些復雜的中小型控制系統。
,
,可追溯性和簡便驗證
西門子PLC系統中數據表及其作用簡介

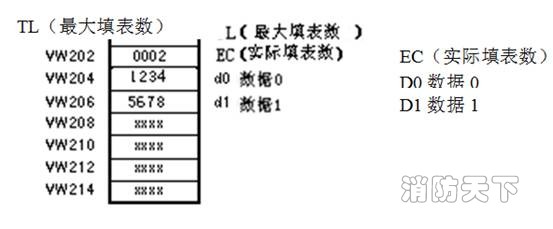

數據表是用來存放字型數據的表格，如圖1所示。表格的第一個字地址即首地址，為表地址，首地址中的數值是表格的大長度（TL），即大填表數。表格的第二個字地址中的數值是表的實際長度（EC），指定表格中的實際填表數。每次向表格中增加新數據后，EC加1。從第三個字地址開始，存放數據（字）。表格多可存放100個數據（字），不包括指定大填表數（TL）和實際填表數（EC）的參數。

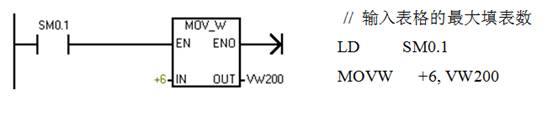

圖1 數據表要建立表格，首先須確定表的大填表數。如圖2所示。
圖2 輸入表格的大填表數
確定表格的大填表數后，可用表功能指令在表中存取字型數據。表功能指令包括填表指令，表取數指令，表查找指令，字填充指令。所有的表格讀取和表格寫入指令必須用邊緣觸發指令激活。
相對于國際大公司而言，國內PLC廠商具有如下明顯的劣勢：
品牌劣勢
在市場開拓初期，國產PLC的品牌在較長一段時間內不為用戶認可，從而加大了市場開拓難度。
應用業績劣勢
相對于國際著名的PLC廠商而言，國內公司的PLC應用業績較少，用戶對國產PLC的性能、產品質量和技術支持持懷疑態度。
產品線劣勢
在國內公司開展PLC業務的初幾年，PLC產品線不完善，產品的品種較少，不利于全方位的市場開拓。
研發實力劣勢
相對于實力雄厚的著名PLC廠商而言，國內公司的研發實力較弱。
在清醒地認識到國內PLC廠商競爭劣勢的同時，人們也高興地看到國內公司在開展PLC業務時存在較大的競爭優勢：
需求優勢
國內PLC廠商能夠確切了解中國用戶的需求，并適時地根據中國用戶的要求開發、生產適銷對路的PLC產品。例如，和利時公司具有12年的控制類產品生產、銷售及工程實施經驗，積累了大量客戶資源，了解國內不同行業、不同地區、不同所有制用戶的真正需求，因此在產品設計時可以充分考慮中國用戶的需求和使用習慣，產品的針對性和易用性更強。
產品定制優勢
由于是完全本地化的研發、生產、銷售和技術支持，國內PLC廠商可以根據用戶的特殊需求定制個性化產品。在實際工作中，有些用戶希望在一個PLC模塊上同時具有開關量輸入、開關量輸出、模擬量輸入和模擬量輸出等功能，同時輸出既要有繼電器的，還要有晶體管的。這種一般通用PLC不能提供的特殊需求，國內PLC廠商可以快速為用戶專門定制。跨國公司的中國用戶和中國雇員很難迅速將這種特殊需求直接反饋到國外的生產廠家，難以促成產品的改進。
成本優勢
由于是完全本地化的研發、生產、銷售和技術支持，國內PLC廠商具有較大的成本優勢，這種成本優勢直接轉變為產品價格優勢。
服務優勢
國內PLC廠商的服務由公司相關人員去實施，PLC生產廠商可以直接面向終用戶。由于公司技術人員充分了解自己的產品，能夠迅速解決實際應用中發現的問題，因而能顯著提高服務水平和服務質量。另外，國內PLC廠商可以在PLC的售前、售中和售后中為用戶提供免費增值服務。例如，面對眾多的中小用戶，和利時公司開展了免費培訓和免費方案設計服務，得到了廣大用戶的一致好評。
響應速度優勢
相對于國際PLC廠商而言，國內PLC廠商能更快響應用戶的要求。展的道路上。
電氣控制原理圖的閱讀分析方法與步驟
1．基本原則
化整為零、順藤摸瓜、先主后輔、集零為整、安全保護、全面檢查。
采用化整為零的原則以某一電動機或電器元件（如接觸器或繼電器線圈）為對象，從電源開始，自上而下，自左而右，逐一分析其接通斷開關系。
2．分析方法與步驟
①分析主電路
無論線路設計還是線路分析都是先從主電路入手。主電路的作用是保證機床拖動要求的實現。從主電路的構成可分析出電動機或執行電器的類型、工作方式，起動、轉向、調速、制動等控制要求與保護要求等內容。
②分析控制電路
主電路各控制要求是由控制電路來實現的，運用“化整為零”、“順藤摸瓜”的原則，將控制電路按功能劃分為若干個局部控制線路，從電源和主令信號開始，經過邏輯判斷，寫出控制流程，以簡便明了的方式表達出電路的自動工作過程。
③分析輔助電路
輔助電路包括執行元件的工作狀態顯示、電源顯示、參數測定、照明和故障報警等。這部分電路具有相對獨立性，起輔助作用但又不影響主要功能。輔助電路中很多部分是受控制電路中的元件來控制的。
④分析聯鎖與保護環節
生產機械對于安全性、可靠性有很高的要求，實現這些要求，除了合理地選擇拖動、控制方案外，在控制線路中還設置了一系列電氣保護和必要的電氣聯鎖。在電氣控制原理圖的分析過程中，電氣聯鎖與電氣保護環節是一個重要內容，不能遺漏。
⑤總體檢查
經過“化整為零”，逐步分析了每一局部電路的工作原理以及各部分之間的控制關系之后，還必須用“集零為整”的方法檢查整個控制線路，看是否有遺漏。特別要從整體角度去進一步檢查和理解各控制環節之間的聯系，以達到正確理解原理圖中每一個電氣元器件的作用。
S7-200的接口模塊
S7-200的接口模塊主要有數字量I/O模塊、模擬量I/O模塊和通信模塊。下面分別介紹這些模塊。
（一）數字量I/O模塊
數字量I/O模塊是為了解決本機集成的數字量輸入/輸出點不能滿足需要而使用的擴展模塊。S7-200PLC目前總共可以提供3大類，共9種數字量I/O模塊。
1．EM221數字量輸入擴展模塊
8DI，DC24V（直流輸入）
2．EM222數字量輸出擴展模塊
8DO，DC24V（直流輸出）
8DO，Relay（DC24V/ AC24~230V）（繼電器輸出）
3．EM223數字量混合模塊
4DI（DC24V），4DO（DC24V/2A）
4DI（DC24V），4DO（Relay 2A）
8DI（DC24V），8DO（DC24V/2A）
8DI（DC24V），8DO（Relay 2A）
16DI（DC24V），16DO（Relay 2A）
16DI（DC24V），16DO（DC24V/2A）
（二）模擬量I/O模塊
模擬量I/O模塊提供了模擬量輸入和模擬量輸出的擴展功能。S7-200的模擬量擴展模塊具有較大的適應性、可以直接與傳感器相連，并有很大的靈活性，且安裝方便。
1．EM231模擬量輸入模塊
4AI（電壓或電流）輸入信號的范圍由SW1、SW2和SW3設定。
2．EM232模擬量輸出模塊
2AO（電壓或電流）
3．EM235模擬量混合模塊
4AI（電壓或電流），量程由SW1~SW6設定
1AO（電壓或電流）
（三）通信模塊
S7-200系列PLC除了CPU226本機集成了兩個通信口以外，其他均在其內部集成了一個通信口，通信口采用了RS-485總線。此外，各PLC還可以接入通信模塊，以擴大其接口的數量和聯網能力。
1．EM277模塊
EM277模塊是PROFIBUS-DP從站模塊，同時也支持MPI從站通訊；
2．EM241：調制解調器（Modem）通訊模塊
3．CP243-1：工業以太網通訊模塊；
4．CP243-1 IT：工業以太網通訊模塊，同時提供Web/E-mail等IT應用；
5．CP243-2：AS-Ⅰ主站模塊，可連接多62個AS-Ⅰ從站。
S7-200PLC的配置就是由S7-200CPU和這些擴展模塊構成的。
