| 1 |
LD |
I0.0 |
38 |
= |
M0.6 |
75 |
R |
Q0.2，1 |
| 2 |
O |
M0.1 |
39 |
LD |
M0.6 |
76 |
= |
M1.3 |
| 3 |
A |
I0.5 |
40 |
TON |
T42，+10 |
77 |
LD |
M1.3 |
| 4 |
AN |
I0.1 |
41 |
LD |
T42 |
78 |
TON |
T48，+10 |
| 5 |
AN |
I0.2 |
42 |
R |
Q0.4，1 |
79 |
LD |
T48 |
| 6 |
AN |
I0.3 |
43 |
LD |
I0.1 |
80 |
R |
Q0.3，1 |
| 7 |
AN |
I0.4 |
44 |
O |
M2.1 |
81 |
= |
M1.4 |
| 8 |
S |
Q0.4，1 |
45 |
AN |
I0.0 |
82 |
LD |
M1.4 |
| 9 |
= |
M0.1 |
46 |
TON |
T43，+10 |
83 |
TON |
T49，+10 |
| 10 |
LD |
M0.1 |
47 |
= |
M2.1 |
84 |
LD |
T49 |
| 11 |
TON |
T37，+10 |
48 |
LD |
T43 |
85 |
R |
Q0.4，1 |
| 12 |
LD |
T37 |
49 |
R |
Q0.1，1 |
86 |
LD |
I0.3 |
| 13 |
S |
Q0.3，1 |
50 |
= |
M0.7 |
87 |
O |
M2.3 |
| 14 |
= |
M0.2 |
51 |
LD |
M0.7 |
88 |
AN |
I0.0 |
| 15 |
LD |
M0.2 |
52 |
TON |
T44，+10 |
89 |
R |
Q0.1，1 |
| 16 |
TON |
T38，+10 |
53 |
LD |
T44 |
90 |
R |
Q0.2，1 |
| 17 |
LD |
T38 |
54 |
R |
Q0.2，1 |
91 |
= |
M2.3 |
| 18 |
S |
Q0.2，1 |
55 |
= |
M1.0 |
92 |
LD |
M2.3 |
| 19 |
= |
M0.3 |
56 |
LD |
M1.0 |
93 |
TON |
T50，+10 |
| 20 |
LD |
M0.3 |
57 |
TON |
T45，+10 |
94 |
LD |
T50 |
| 21 |
TON |
T39，+10 |
58 |
LD |
T45 |
95 |
R |
Q0.3，1 |
| 22 |
LD |
T39 |
59 |
R |
Q0.3，1 |
96 |
= |
M1.6 |
| 23 |
S |
Q0.1，1 |
60 |
= |
M1.1 |
97 |
LD |
M1.6 |
| 24 |
LDN |
I0.5 |
61 |
LD |
M1.1 |
98 |
TON |
T51，+10 |
| 25 |
O |
M0.4 |
62 |
TON |
T46，+10 |
99 |
LD |
T51 |
| 26 |
AN |
I0.0 |
63 |
LD |
T46 |
100 |
R |
Q0.4，1 |
| 27 |
R |
Q0.1，1 |
64 |
R |
Q0.4，1 |
101 |
LD |
I0.4 |
| 28 |
= |
M0.4 |
65 |
LD |
I0.2 |
102 |
O |
M2.4 |
| 29 |
LD |
M0.4 |
66 |
O |
M2.2 |
103 |
AN |
I0.0 |
| 30 |
TON |
T40，+10 |
67 |
AN |
I0.0 |
104 |
R |
Q0.1，1 |
| 31 |
LD |
T40 |
68 |
R |
Q0.1，1 |
105 |
R |
Q0.2，1 |
| 32 |
R |
Q0.2，1 |
69 |
= |
M2.2 |
106 |
R |
Q0.3，1 |
| 33 |
= |
M0.5 |
70 |
LD |
M2.2 |
107 |
= |
M2.4 |
| 34 |
LD |
M0.5 |
71 |
TON |
T47，+10 |
108 |
LD |
M2.4 |
| 35 |
TON |
T41，+10 |
72 |
LD |
T47 |
109 |
TON |
T52，+10 |
| 36 |
LD |
T41 |
73 |
R |
Q0.2，1 |
110 |
LD |
T52 |
| 37 |
R |
Q.3，1 |
74 |
= |
M1.3 |
111 |
R |
Q0.4，1 |
2適用范圍
----S7-200 系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的 自動化控制。應用領域極為廣泛， 覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。 如： 沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。

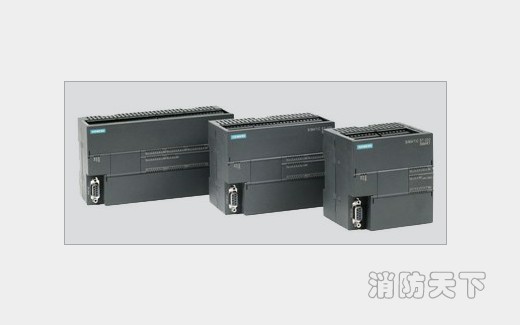

---- S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。
3CPU單元設計
集成的24V負載電源：可直接連接到傳感器和變送器（執行器），CPU 221，222具有180mA輸出， CPU 224，CPU 224XP，CPU 226分別輸出280，400mA。可用作負載電源。
不同的設備類型。
CPU 221~226各有2種類型CPU，具有不同的電源電壓和控制電壓。
本機數字量輸入/輸出點。
CPU 221具有6個輸入點和4個輸出點，CPU 222具有8個輸入點和6個輸出點，CPU 224具有14個輸入點和10個輸出點，CPU 224XP具有14個輸入點和10個輸出點，CPU 226具有24個輸入點和16個輸出點。
本機模擬量輸入/輸出點。
CPU 224XP具有2個輸入點，1個輸出點。
中斷輸入。
允許以極快的速度對過程信號的上升沿作出響應。
高速計數器。
CPU 221/222
4個高速計數器（30KHz），可編程并具有復位輸入，2個獨立的輸入端可同時作加、減計數，可連接兩個相位差為90°的A/B相增量編碼器。
CPU224/224XP/226。
6個高速計數器（30KHz），具有CPU221/222相同的功能。
CPU 222/224/224XP/226。

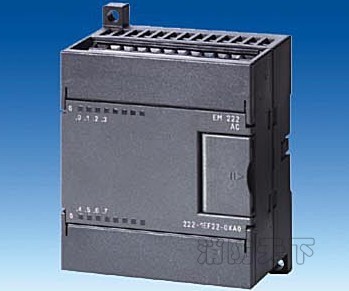

可方便地用數字量和模擬量擴展模塊進行擴展?？墒褂梅抡嫫鳎ㄟx件）對本機輸入信號進行仿真，用于調試用戶程序。
4模擬電位器
CPU221/222 1個。
CPU224/224XP/226 2個。
CPU221/222/224/224XP/226還具有。
脈沖輸出
2路高頻率脈沖輸出（大20KHz），用于控制步進電機或伺服電機實現定位任務。
實時時鐘
例如為信息加注時間標記，記錄機器運行時間或對過程進行時間控制。
EEPROM存儲器模塊（選件）
可作為修改與拷貝程序的快速工具（無需編程器），并可進行輔助軟件歸檔工作。
電池模塊
用于長時間數據后備。用戶數據（如標志位狀態，數據塊，定時器，計數器）可通過內部的超級電容存貯大約5天。選用電池模塊能延長存貯時間到200天（10年壽命）。電池模塊插在存儲器模塊的卡槽中。
編程：CPU 221/222/224/224XP/226
STEP 7-Micro/WIN32 V3.1編程軟件可以對所有的CPU 221/222/224/224XP/226功能進行編程。同時也可以使用STEP 7-Micro/WIN16 V2.1軟件包，但是它只支持對S7-21x同樣具有的功能進行編程。
STEP 7-Micro/DOS不能對CPU 221/222/224/224XP/226編程。如果使用PG/PC的串口編程，則需要使用PC/PPI電纜。
如果使用STEP 7-Micro/WIN32 V3.1編程軟件，則也可以通過SIMATIC CP 5511或CP 5611編程。在這種情況下，通訊速率可高達187.5kbit/s。
可以利用PC/PPI 電纜和自由口通訊功能把 S7-200 CPU 連接到許多和RS-232標準兼容的設備。
有兩種不同型號的 PC/PPI 電纜
帶有RS-232口的隔離型 PC/PPI 電纜，用5個DIP開關設置波特率和其它配置項 （見下圖）。
帶有RS-232口的非隔離型 PC/PPI 電纜，用4個DIP開關設置波特率。 有關非隔離型PC/PPI電纜的技術規范，請參閱S7-200 可編程控制器系統手冊。
當 數據從RS-232傳送到RS-485口時，PC/PPI 電纜是發送模式。當數據從RS-485傳送到RS-232口時，PC/PPI 電纜是接收模 式。當檢測到RS-232的發送線有字符時，電纜立即從接收模式轉換到發送模式。當RS-232發送線處于閑置的時間超過電纜切換時間時， 電 纜又切換到接收模式。這個時間與電纜上的DIP開關設定的波特率選擇有關。
5各型號的優點
CPU 221
本 機集成6輸入/4輸出共10個數字量I/O點。無I/O擴展能力。6K字節程序和數據存儲空間。4個獨立的 30kHz高 速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常 適 合于小點數控制的微型控制器。
CPU 222
本機集成8輸入/6輸 出共14個數字量I/O點。可連接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的 30kHz高速計數器，2路獨立 的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常 適 合于小點數控制的微型控制器。
CPU 224
本機集成14輸入 /10輸出共24個數字量I/O點?？蛇B接7個擴展模塊，大擴展至168路數字量I/O點或35 路模擬量I/O 點。13K字節程序和數據存 儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程 口，具有PPI通訊協 議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。
CPU 224XP
本 機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊， 大擴展值至 168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸 出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性， 自 整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。
