西門子電纜6XV1870-2D

點擊圖片查看原圖

品牌：	西門子
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2018-06-04 11:18
瀏覽次數：	236

公司基本資料信息

上海非俗工控自動化設備有限公司
已繳納 0.00 保證金
聯系人瞿章明(先生)
會員 [當前離線] [加為商友] [發送信件]
電話
手機
地區上海
地址上海市松江區海立華亭

詳細說明

上海非俗工控自動化設備有限公司
     （西門子代理商）

聯系人           ：瞿章明（銷售工程師）
24小時服務熱線    ：132 1743 0013
商務QQ            ：2750 130 146
微信              ：132 1743 0013
地址（ Add ）     ：上海市松江區海立華亭5幢
我公司只銷售西門子原裝正品，假一罰十,享受西門子免費質保一年（部分產品可換新）

12M 的通信速率和可靠的通信質量 (海明距離=4)
靈活的拓撲結構，支持線型、樹型、環型結構以及冗余的通信模型
強大的通信功能，支持基于總線的驅動技術和符合IEC61508的總線
安全通信技術
先進的網絡規模 (多支持126 個總線站，網絡規格可達90 公里)
PROFIBUS 網絡的構成
1. PROFIBUS 主站(一類主站，必需)
SIMATIC PLC
SIMATIC WinAC 控制器
支持主站功能的通訊處理器
IE / PB 鏈路模塊
ET 200S / ET 200X 的主站模塊
2. PROFIBUS 從站
ET200 系列分布式I/O
支持DP 接口的傳動裝置
支持從站功能的通訊處理器
其它支持DP 接口的輸入、輸出或智能設備
3. PROFIBUS 網絡部件
通信介質—電纜
總線部件—總線連接器、中繼器、耦合器、鏈路
網絡轉接器—串行通信、以太網、AS-i、EIB 系統
4. 人機界面設備 (二類主站，可選)
TP / OP 設備
經由通訊處理器連接到網絡的計算機及編程設備
5. 工程及診斷工具
網絡配置、診斷工具
剝線工具
通訊處理器的作用是將SIMATIC PLC連接到PROFIBUS網絡中。設計用于嚴酷的工業環境中，可用于較寬的溫度范圍內。并通過船級社認證
(ABS)，可用于船只或海上設備。通訊處理器允許標準S7 通訊、S5 兼容通訊以及PG/OP 通訊。
通訊處理器功能概述:
通過 PROFIBUS，可以很容易地對通訊處理器進行組態和編程
使用 S7 路由功能，可以提供交叉網絡編程器通訊
并且無需編程器即可進行通訊處理器的更換
用幾個 PROFIBUS-DP 接口擴展SIMATIC PLC 的過程I/O
使用幾個通訊處理器，即可根據子處理器實現一個有針對性的解決方案
使用多功能和 OP 通訊，可以實現豐富的HMI 解決方案
特別適合于用 SYNC / FREEZE (同步/ 凍結) 和等距總線循環等閉環控制任務
NCM S7 提供有豐富的診斷功能，包括通訊處理器運行狀態、一般診斷和狀態功能、連接診斷和診斷緩沖器。
使用用于 PROFIBUS 的NCM S7 選件包 (集成在STEP 7 中) ，可以進行組態
時間同步 (使用CP 443-5 基本型和擴展型)
通過在 SIMATIC S7-400 容錯系統中的過程I/O (例如ET 200M)的冗余連接，增加了工廠的可用性
運行過程中可添加分布式 I/O (CP 443-5 擴展型)

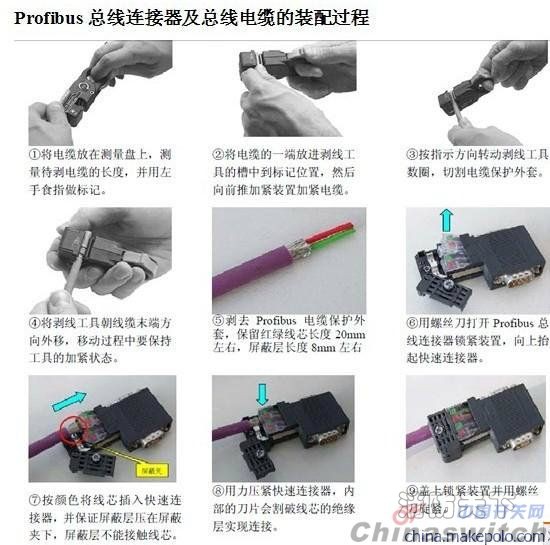

西門子總線連接器介紹：

用于將 PROFIBUS 節點連接到 PROFIBUS 總線電纜安裝方便 FastConnect 插頭采用絕緣刺破連接技術，可確保極短的組裝時間集成端接電阻 (6ES7 972-0BA30-0A0 中不具有) 通過帶 Sub-D 接口的連接器可以連接編程器，無需額外安裝網絡節點

Area of application

用于 PROFIBUS 的 RS485 總線連接器，可用于連接 PROFIBUS 節點或 PROFIBUS 網絡部件到 PROFIBUS 總線電纜。

Design

提供有各種類型的總線連接器，可優化用于連接的設備：

總線連接器具有軸向電纜引出線（180°），可用于如 PC 和 SIMATIC HMI OP，傳輸速率高達 12 Mbit/s，帶集成的總線端接電阻帶垂直電纜引出線的總線連接器（90°）；

這種接頭采用垂直電纜引出線（有或沒有編程器接口），數據傳輸速率高達 12 Mbit/s，帶集成的終端電阻。傳輸速率為 3、6 或12 Mbit/s 時，在帶編程器接口的總線接頭和編程器之間，需要使用 SIMATIC S5/S7 連接電纜。

有 30°電纜引出線的總線接頭（經濟型），無編程器接口，數據傳輸速率大為 1.5 Mbit/s，無集成的總線端接電阻。 PROFIBUS 快速連接 RS485 總線接頭（90°或 180°電纜引出線），傳輸速率大為 12Mbit/s，采用絕緣刺破技術可實現快速簡單安裝（用于硬線和軟線）。

Functions

總線連接器可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中。

可使用 4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。

通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0A0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）。

必須在 PROFIBUS 網段的兩端進行這種連接。

? 適合于應用

1) 適用于寬溫度范圍（-25 °C 至 +60 °C）并具有優異防惡劣環境性能（覆膜涂層）的 SIPLUS 模塊

2)軟總線電纜不適用于這種接頭

3) S7-400:
當 DP 接口占用時，不能使用 MPI/DP 接口；
在分配了 IFM2 接口時，不能與 IFM1 接口結合使用

總線接頭	6ES7 972-0BA52-0A0 6ES7 972-0BB52-0A0	6ES7 972-0BA60-0A0 6ES7 972-0BB60-0A0	6GK1 500-0FC10	6GK1 500-0EA02
電纜引出線	90° 電纜出線	35° 電纜出線	180° 電纜出線	180° 電纜出線
傳輸速率	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s
端接電阻	集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：如果連接有電阻器，則引出總線是斷開的。通過 FastConnect 系統的絕緣刺破技術進行連接	集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：如果連接有電阻器，則引出總線是斷開的。通過 FastConnect 系統的絕緣刺破技術進行連接	集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：如果連接有電阻器，則引出總線是斷開的。通過 FastConnect 系統的絕緣刺破技術進行連接	集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：如果連接有電阻器，則引出總線是斷開的
接口
PROFIBUS 站	9 針 Sub-D 插座	9 針 Sub-D 插座	9 針 Sub-D 插座	9 針 Sub-D 插座
PROFIBUS 總線電纜	所有設備的 4 個絕緣穿刺連接部件 FastConnect PROFIBUS 電纜（FC 過程電纜除外）	所有設備的 4 個絕緣穿刺連接部件 FastConnect PROFIBUS 電纜（FC 過程電纜除外）	所有設備的 4 個絕緣穿刺連接部件 FastConnect PROFIBUS 電纜（FC 過程電纜除外）	4 個端子板用于大 1.5 mm²的布線
快速連接絕緣位移	√	√	√	X
電源（必須來自數據終端設備）	4.75 - 5.25 VDC	4.75 - 5.25 VDC	4.75 - 5.25 VDC	4.75 - 5.25 VDC
電流消耗	大 5 mA	大 5 mA	大 5 mA	大 5 mA
允許環境條件
工作溫度	0℃ - +60℃	0℃ - +60℃	0℃ - +60℃	0℃ - +60℃
運輸/貯存溫度	–25 °C - +80 °C	–25 °C - +80 °C	–25 °C - +80 °C	–25 °C - +80 °C
相對濕度	大 75 %，+25℃ 時	大 75 %，+25℃ 時	大 75 %，+25℃ 時	大 75 %，+25℃ 時
設計
外形尺寸（W x H x D），[mm]	15.8 x 59 x 35.6	15.8 x 54 x 39.5	16 x 67 x 34.3	15 x 57 x 39
重量	大約 50 g	大約 50 g	大約 40 g	大約 100 g
編程器接口	0BA52:X；0BB52：√	0BA60：X；0BB60：√	X	X
防護等級	IP20	IP20	IP20	IP20
UL 認證	√	√	√	X
用于 PLC
S7-200/-300/-400	?	?
C7-633 DP, C7-634 DP, C7-635, C7-636	?	?
S5-115U 至 S5-155U	?	?
I/O 站
ET 200M/ET 200B/ET 200L/ET 200S	?	?
編程器
PG 720/720C/PG 740/PG 760			?	?
接口
IM 308-C	?	?
CP 5431? FMS/DP	?	?
CP 342-5/ CP 343-5/ CP 443-5	?	?
IM 467	?	?
CP 5511/CP 5512/CP 5611/CP 5613 2/CP5614A2			?	?
SIMATIC OP			?	?
OLM/OBT	?	?	?	?
RS 485 轉發器	?
