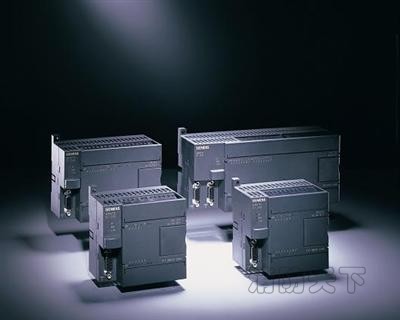

SIEMENS 可編程控制器
上海非俗公司優勢產品; PLC 、觸摸屏、變頻器、電纜及通訊卡、數控系統、網絡接頭、伺服驅動、 凡在公司采購西門子產品，均可質保一年，假一罰十
以滿足客戶的需求為宗旨 , 以誠為本 , 精益求精，歡迎來電質詢高品質西門子產品上海非俗工控自動化設備有限公司（西門子代理商）
聯系人 ：瞿章明（銷售工程師）
手機 ：132 1743 0013 (24小時銷售技術服務)
商務QQ ：275 0130 146
微信 ：132 1743 0013
地址（ Add ） ：上海市松江區海立華亭5幢
S7-200 CPU的技術指標
|
特性 |
CPU 221 |
CPU 222 |
CPU 224 |
CPU 224XP |
CPU 226 |
|
本機I/O
?數字量 ?模擬量 |
6入/4出 - |
8入/6出 - |
14入/10出 - |
14入/10出 2入/1出 |
24入/16出 - |
| 大擴展模塊數量 | 0個模塊 | 2個模塊 | 7個模塊 | 7個模塊 | 7個模塊 |
| 數據存儲區 | 2048字節 | 2048字節 | 8192字節 | 10240字節 | 10240字節 |
| 掉電保持時間 | 50小時 | 50小時 | 100小時 | 100小時 | 100小時 |
|
程序存儲器：
?可在運行模式下編輯 ?不可在運行模式下編輯 |
4096字節 4096字節 |
4096字節 4096字節 |
8192字節 12288字節 |
12288字節 16384字節 |
16384字節 24576字節 |
|
高速計數器
|
4路30KHz 2路20KHz |
4路30KHz 2路20KHz |
6路30KHz 4路20KHz |
4路30KHz
3路20KHz |
6路30KHz
4路20KHz |
|
脈沖輸出（DC） |
2路20KHz |
2路20KHz |
2路20KHz |
2路100 KHz |
2路20KHz |
|
模擬電位器 |
1 |
1 |
2 |
2 |
2 |
|
實時時鐘 |
配時鐘卡 |
配時鐘卡 |
內置 |
內置 |
內置 |
|
通訊口 |
1×RS-485 |
1×RS-485 |
1×RS-485 |
2×RS-485 |
2×RS-485 |
|
浮點數運算 |
有 |
有 |
有 |
有 |
有 |
| I/O映象區 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
| 布爾指令執行速度 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 |
| 外形尺寸（mm） | 90×80×62 | 90×80×62 | 120.5×80×62 | 140×80×62 | 190×80×62 |
模擬量擴展模塊提供了模擬量輸入/輸出的功能，優點如下：
1、優秀適應性
可適用于復雜的控制場合
2、直接與傳感器和執行器相連，12位的分辨率和多種輸入/輸出范圍能夠不用外加放大器而與傳感器和執行器直接相連，例如EM231 RTD模塊可直接與PT100熱電阻相連
3、靈活性
當實際應用變化時，PLC可以相應地進行擴展，并可非常容易的調整用戶程序。
EM 253是一個用于簡單定位任務的功能模塊（1軸）。可以將它連接到步進電機和伺服電機，通過高頻脈沖輸入從Micro Stepper連接到高性能伺服驅動器。
EM 253定位模塊以與擴展模塊相同的方式進行安裝，通過一體化連接電纜連接到S7 - 200擴展總線。
連接之后，從CPU自動讀出配置數據
該模塊具有以下特點：
-用于來自過程信號的5位輸入
-驅動器直接激活用24脈沖輸出（向前/向后或者速度/方向）
-2控制輸出（DIS；CLR）。
-12個狀態LED
To the top of the page
SIWAREX MS是一種多用途稱重模塊，用于各種簡單稱重和力測量任務。在SIMATIC S7-200自動化系統中可以很容易安裝地緊湊型模塊。可以在SIMATIC CPU中直接訪問實際重量的數據，無需任何額外接口。
1、使用65000件高分辨率和0.05％的準確度測量重量或者力
2、通過RS232接口，使用SIWATOOL MS PC程序簡便地調整規模支持更換模塊，無需更新規模調整
3、針對在Ex 2區使用，通過Ex接口為1區供電的本質安全測壓元件
To the top of the page
熱電偶模塊EM231是一個采用標準熱電偶和高精度溫度傳感器。在±80 mV范圍內也可能檢測到低電平模擬信號。熱電偶模塊EM231可以與CPU 222，224和226配套使用。
4個或者8個模擬輸入
不同的測量范圍：J，K，T，E，R，S和N型熱電偶；±80 mV的模擬信號采集檢查開放線路
冷連接點的補償
溫度刻度：可以將測得的溫度規定為°C或者°F。
To the top of the page
熱電阻模塊EM231是一個采用標準電阻溫度檢測器的高精度溫度傳感器。它們可以與CPU222，224和226配套使用。熱電阻模塊應安裝在低溫度波動的位置處，從而確保高的準確度和可重復性。
兩個或四個溫度檢測器用模擬輸入
全部電阻溫度檢測器必須為相同類型
在墻或者DIN導軌上直接安裝
點擊圖片查看原圖
