西門子股份公司是全球優秀的技術企業,創立于1847年,業務遍及200多個國家,專注于電氣化,自動化和數字化領域.西門子在海上風機建設,聯合循環發電,輸電解決方案,礎設施解決方案,工業自動化,驅動和軟件解決方案,以及醫療成像設備和實驗室診斷等領域占據全球優秀地位.


西門子通訊電纜詳細介紹

• 用于不同應用區域的不同類型（例如，地下電纜、拖曳電纜、危險區域（Zone 1 和 Zone 2））
• 雙層，抗干擾性能好
• 阻燃總線連接電纜（不含鹵素）。
• 由于電纜上印有以米表示的長度標記，因此易于確定長度
• UL 認證

西門子通訊電纜說明

• 由于特殊的總線電纜，有很廣的應用范圍。
• 由于使用了雙層電纜和集成式接地技術，網絡具有抗干擾功能。
• 采用 FastConnect （快速連接） 電纜，連接器連接簡單又快速，從而節省了時間。
• 產品中不含硅硐，因此特別適用于汽車工業 （如上釉流水線）。

西門子通訊電纜特性

為了構建 PROFIBUS DP 網絡，提供有不同類型的電纜，可滿足不同類型應用的要求。一般地，應該使用所列出的電纜。有關網絡組態的詳細信息，請參見 PROFIBUS 網絡手冊。

UL 認證

用于網絡電纜的 UL 列表（安全標準）對于美國和加拿大市場尤為必需。根據電纜敷設在建筑物中位置來決定適當?shù)恼J(rèn)證要求。這適用所有電纜，這些電纜從一個機器敷設到一遠程控制柜，位于電纜架上并保護著建筑物。通過 UL 認證的電纜在其名稱后面附加字母“GP"（通用）。

Ex認證

用于本質安全 PROFIBUS DP 應用的電纜在其名稱后面附加字母“IS"（本質安全）

西門子通訊電纜概述

的雙絞電纜，圓形截面

所有 PROFIBUS 總線電纜的特點：

• 因?yàn)殡p作用，這些電纜特別適合用于易受電磁干擾的工業環境中。
• 通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。
• 印有以米表示的標記

【技術指標】
1、實心裸銅線導體，2芯并合成對，芯線紅綠二色。
2、鋁箔、裸金屬絲編織雙層，PVC外護套，阻燃,外觀紫色。 歡迎您的咨詢與洽談！！

3、符合VDE 0472標準；B類試驗(IEC332.1)。
4、帶米標識，分100米、200米、300米包裝，500米、1000米木輪包裝。
5、工作參數：?jiǎn)尉€傳輸大規格：1000m，加中繼器可延長至10000m

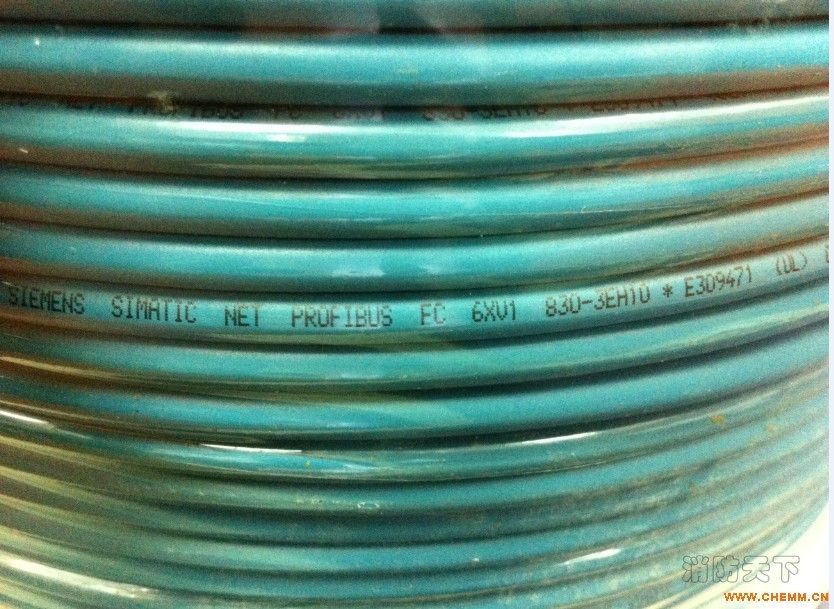

西門子PROFIBUS-DP總線電纜6XV1830-0EH10其它介紹：
1．借助于其雙層，尤其適用于安裝在易受電磁干擾的工業環境中
2．通過總線終端的接地觸點的外包層，可實現接地的連續性
歡迎您的咨詢與洽談！！

4．當連接各站時，應確保數據線不要擰絞，系統在高電磁發射環境(如汽車制造業)下運行應使用帶屛蔽的電纜，可提高電磁兼容性(EMC)。 歡迎您的咨詢與洽談！！

5．如用編織線和箔，應在兩端與保護接地連接，并通過盡可能的大面積接線來復蓋，以保持良好的傳導性。另外建議數據線必須與高壓線隔離。
6．超過500Kbit/s的數據傳輸速率時應避免使用短截線段，應使用市場上現有的插頭可使數據輸入和輸出電纜直接與插頭連接，而且總線插頭可在任何時候接通或斷開而并不中斷其它站的數據通信。 歡迎您的咨詢與洽談！！

總線連接器
6ES7 972-0BA52-0A0 90 度電纜出線
6ES7 972-0BB52-0A0 90 度電纜出線
6ES7 972-0BA50-0A0 快速連線網絡接頭（不帶編程口）
6ES7 972-0BB50-0A0 快速連線網絡接頭（帶編程口）
6ES7 972-0BA12-0A0 90度網絡接頭（不帶編程口）
6ES7 972-0BB12-0A0 90度網絡接頭（帶編程口）
6ES7 972-0BA42-0A0 代替34.35
6ES7 972-0BB42-0A0 DP， 總線連接
6ES7 972-0BA41-0A0 35度網絡接頭（不帶編程口）
6ES7 972-0BB41-0A0 35度網絡接頭（帶編程口）
6GK1 500-0EA02 無角度網絡接頭（不帶編程口）
6GK1 500-0FC00 無角度快速連線網絡接頭（不帶編程口）

電纜類型

全新的快速連接（FC）總線電纜為徑向?qū)ΨQ設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。

• PROFIBUS FC 標準電纜GP:
  標準總線電纜專門為快速安裝而設計的
• PROFIBUS FC 標準電纜 IS GP：
  具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式 I/O 系統
• PROFIBUS FC 快速連接高強度電纜：
  專門設計用于腐蝕環境和苛刻機械負荷條件
• PROFIBUS FC 食用電纜：
  該種電纜使用 PE 外套材料，因此適用于食品和煙草行業。
• PROFIBUS FC 接地電纜：
  專用于地下敷設。它不同于裝備有附加外套的 PROFIBUS 總線電纜
• PROFIBUS FC軟電纜
  柔性（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動
• PROFIBUS FC 拖纜:
  專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線）
• PROFIBUS FC FRNC 電纜：
  雙芯，阻燃設計，無鹵總線電纜，有一個共聚物外殼 FRNC（阻燃無腐蝕）

不采用快速連接技術的總線電纜（取決于結構類型）

• PROFIBUS 彩色電纜:
  軟總線電纜（成束線），用于花彩線。
  用于圓電纜，推薦用于電纜運輸車模式
• PROFIBUS 扭轉電纜
  高度靈活用總線電纜：
  用于移動機器部件的拖纜（絞線）
  （在長 1 m電纜上能至少扭轉 500 萬次，± 180?)?
• PROFIBUS 混合電纜 GP:
  適合拖曳的堅固混合電纜，帶有兩條用于數據傳輸?shù)你~導線和兩條用于 ET 200pro 的電源的銅導線
• SIENOPYR FR 船用電纜
  無鹵素、抗踩壓、阻燃、經過船級社認證的光纖電纜，可安裝在船甲板及船艙內。按米銷售

FastConnect 電纜

• 用于不同應用區域的不同類型（例如，地下電纜、拖曳電纜、危險區域（Zone 1 和 Zone 2））
• 雙層，抗干擾性能好
• 阻燃總線連接電纜（不含鹵素）。
• 由于電纜上印有以米表示的長度標記，因此易于確定長度
• UL 認證
• 由于特殊的總線電纜，有很廣的應用范圍。
• 由于使用了雙層電纜和集成式接地技術，網絡具有抗干擾功能。
• 采用 FastConnect （快速連接） 電纜，連接器連接簡單又快速，從而節省了時間。
• 產品中不含硅硐，因此特別適用于汽車工業 （如上釉流水線）。

Area of application

為了構建 PROFIBUS DP 網絡，提供有不同類型的電纜，可滿足不同類型應用的要求。一般地，應該使用所列出的電纜。有關網絡組態的詳細信息，請參見 PROFIBUS 網絡手冊。

UL 認證

用于網絡電纜的 UL 列表（安全標準）對于美國和加拿大市場尤為必需。根據電纜敷設在建筑物中位置來決定適當?shù)恼J(rèn)證要求。這適用所有電纜，這些電纜從一個機器敷設到一遠程控制柜，位于電纜架上并保護著建筑物。通過 UL 認證的電纜在其名稱后面附加字母“GP"（通用）。

Ex認證

用于本質安全 PROFIBUS DP 應用的電纜在其名稱后面附加字母“IS"（本質安全）

的雙絞電纜，圓形截面

所有 PROFIBUS 總線電纜的特點：

• 因?yàn)殡p作用，這些電纜特別適合用于易受電磁干擾的工業環境中。
• 通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。
• 印有以米表示的標記

西門子紫色總線電纜

電纜類型

全新的快速連接（FC）總線電纜為徑向?qū)ΨQ設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。

• PROFIBUS FC 標準電纜GP:
  標準總線電纜專門為快速安裝而設計的
• PROFIBUS FC 標準電纜 IS GP：
  具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式 I/O 系統
• PROFIBUS FC 快速連接高強度電纜：
  專門設計用于腐蝕環境和苛刻機械負荷條件
• PROFIBUS FC 食用電纜：
  該種電纜使用 PE 外套材料，因此適用于食品和煙草行業。
• PROFIBUS FC 接地電纜：
  專用于地下敷設。它不同于裝備有附加外套的 PROFIBUS 總線電纜
• PROFIBUS FC軟電纜
  柔性（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動
• PROFIBUS FC 拖纜:
  專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線）
• PROFIBUS FC FRNC 電纜：
  雙芯，阻燃設計，無鹵總線電纜，有一個共聚物外殼 FRNC（阻燃無腐蝕）

不采用快速連接技術的總線電纜（取決于結構類型）

• PROFIBUS 彩色電纜:
  軟總線電纜（成束線），用于花彩線。
  用于圓電纜，推薦用于電纜運輸車模式
• PROFIBUS 扭轉電纜
  高度靈活用總線電纜：
  用于移動機器部件的拖纜（絞線）
  （在長 1 m電纜上能至少扭轉 500 萬次，± 180?)?
• PROFIBUS 混合電纜 GP:
  適合拖曳的堅固混合電纜，帶有兩條用于數據傳輸?shù)你~導線和兩條用于 ET 200pro 的電源的銅導線
• SIENOPYR FR 船用電纜
  無鹵素、抗踩壓、阻燃、經過船級社認證的光纖電纜，可安裝在船甲板及船艙內。按米銷售
