完全集成的安全保護功能，全球首款具有SS1和SLS功能的產品

---

      基于集成化的安全保護技術，設備運行更安全，操作更簡便。

      由于集成了安全保護功能，使具有安全保護的自動化和驅動系統的購建費用大大降低。也有效的保證了人機安全。應用：生產機械（包裝機、紡織機），材料運輸機械等

PROFIBUS和PROFINET總線標準——全球首次將這兩種總線通訊直接集成在變頻器中

---

      更多節點，多種網絡拓撲，具有更高的性能PROFIBUS和PROFINET的優點不見在于它是被眾多用戶廣泛使用的總線，而且表現在其優化的工程和組態結構。它們使成熟的IT技術應用于工業領域，并使辦公工具應用在工業控制中。

      應用：遠程控制生產機線和傳動設備（例如汽車工業）

再生能量回饋能力：該輸出功率范圍內全球少有

      節能，節省空間，無需制動電阻。采用創新的功率模塊，可實現優化的能量回饋。全功率段都能實現換相整流，不產生任何系統干擾。而且所需線電流小，與常規變頻器相比，降低到80%。

      應用：適用于車輛運輸、離心機以及其它具有高慣性矩的生產機器的驅動

采用全新冷卻概念，魯棒性大大增強

---

       通過外部散熱片冷卻功率模塊，散熱效率高

       功率部分的散熱全部由外部散熱片來完成，電子部分的冷卻則通過系統對流，這使其可用于更加苛刻的氣候環境。電子部分增加了牢固的涂層。

       應用：可用于氣候條件苛刻、具有空氣污染的應用場合（例如紡織工業）

提供690V可選型

---

      應用：標準的輸入電壓適合基本工業和過程工業的應用

SINAMICS G120 D 變頻器

SINAMICS G120 D 變頻器輸出功率0.75~7.5kW，它的模塊化設計將變頻器分為控制單元和功率單元兩個部分, 非常適用于分布式體系結構,并能滿足系統對于分布式驅動和靈活通訊的需要。具有強大的通訊能力,通過再生能量回饋功能可節約能源。        應用領域：        SINAMICS G120D 非常適合輸送裝置相關的驅動系統，完全滿足于這些系統中對于分布式驅動和靈活通訊的需要。并為汽車裝配線的驅動系統而量身而制。在許多高端的應用，如機場、食品飲料加工中的干燥區域，以及物流配送系統（如懸掛式單軌電氣輸送系統）中，G120D 都可應對自如。        結構        SINAMICS G120和G120D是模塊化的標準變頻器，它們總是由兩個單元組成：一個電源模塊（PM）和一個控制單元 （CU）。它還具有一個用于對這些變頻器進行參數化、操作和可視化的操作面板部分（G120的基本操作面板BOP）或STARTER調試軟件。控制單元和電源模塊的完美組合，在應用和成本方面都可得到優化的解決方案。        當與安全控制單元一起使用時，所有電源部分均適合在安全相關應用中使用。 功能 客戶受益 優化的設計   從 0.75kW 至 7.5kW 所有功率使用的安裝孔的位置和尺寸都是一致的 不同功率段的機型可以方便更換 工程設計與變頻器的功率無關 大功率變頻器外形更加緊湊 非常扁平的外形 節省了安裝空間 無縫集成，模塊化設計   功率范圍從 0.75kW 至 7.5kW 覆蓋傳輸工藝所用的所有功率范圍 標準版和安全版的功率單元尺寸相同 優化的資產管理 控制單元和全功率通用 更換功率模塊的時候，通訊可以不中斷（熱插拔） 維護時間短 維護時更換簡單方便 系統用插拔方式連接 維護時更換簡單方便，提高了系統可用率 符合 EN 954-1的第 3 類標準和 IEC 61508 的 SIL2 所規定的安全功能   安全轉矩截止（STO） 兼容 EN 60204 標準 防止電機突然加速 電機安全進入無轉矩狀態 在電機和變頻器之間沒有電氣隔離的情況下防止電機意外起動 安全停車 1（SS1） 兼容 EN 60204 標準 電機快速停止并被安全的進行監測 獨立和連續的監測保證在故障發生的時候響應時間短 無須編碼器 安全限速（SLS） 兼容 EN 60204 標準 電機轉速減少并被監測 獨立和連續的監測 無須編碼器 全功率段支持能量回饋   無須制動電阻 無須制動斬波器 無須額外的冷卻 節能 顯著減少安裝空間 減少接線和相關的成本 縮短安裝時間 減少了零部件所占用的庫存 大大降低了成本 進入電網的諧波電流小 無功功率降低 25% 無須進線電抗器 降低了無功補償的成本 功率損失也減少了 功率因數高 線電流減少 20% 減少的電流和響應減少的導線使得總成本降低 視在功率減少 電源的成本降低 高魯棒性的機械和電氣結構   電壓范圍從380 至 480V±10% 抵抗電壓波動能力強 適應于更多工廠現場 外殼全部由金屬制成 工作壽命長 環境適應能力強 輸入和輸出的短路保護 獨立供電的 PTC/KTY 傳感器 增強了可靠性，減少了維護量 保護了工廠其他設備 所有電子模塊帶涂層 延長了使用壽命

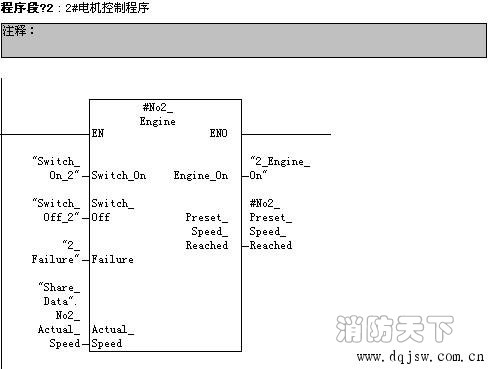

        在程序中就可以分別調用這兩個局部背景控制1號和2號電機了。程序如下：

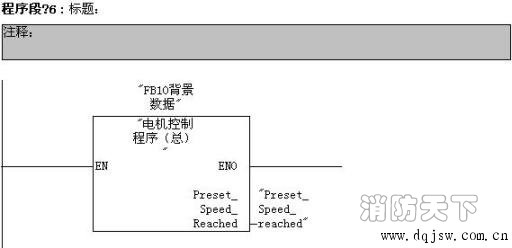

     這樣，就可以在OB1中通過調用OB10就可以分別控制1#和2#電機了。如下圖：



西門子G120變頻器參數設置

1.快速設定：

P0003=3用戶訪問級
P0010=1快速調試
P0304=380V 電機電壓

P0305=電機電流
P0307=電機功率
P0310=電機頻率
P0311=電機轉速
P0314=2 4級電機
P0400=12增量編碼器帶有零脈沖
P0408=1024 光碼脈沖
P0700=2 命令源端子
P1000=2設定源模擬量
P1300=21有傳感器的矢量控制
P1500=0轉矩設定值選擇
P1900=3選擇電機參數識別靜態
P3900=3結束快速調試

斷電重啟

2.電機識別
P1910=3
啟動電機識別

3.速度優化
P1960=1(張力給定=100%，端子10與1短接)


4優化完畢：

（1）模擬量（0~10V）設置
P0460=0 P1460=15 P1520=47.70轉矩上限 P1521=-47.70轉矩下限 P1522=755.1轉矩上限 P1040=5 MOP設定值確定電動電位計MOP的設定值 [Hz] P0771=31模擬量輸出轉矩

（2）模擬量（-10V~10V）設置
P0492=0允許的速度差 P1460=15 P1520=47.70 P1521=-47.70 P1522=755.1 P1523=755.1 P1525=-100%轉矩標定 P0756=4電壓信號 P0771=31模擬量輸出轉矩

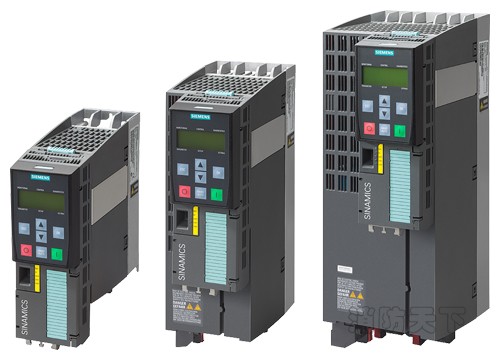

SINAMICS G120變頻器的設計提供精確的和具有成本效益的速度/轉矩的三相電機控制。
不同的設備版本（幀尺寸FSA對fsgx）在功率范圍從0.37千瓦到250千瓦（0.5惠普400惠普），它適用于各種各樣的驅動解決方案。
例如：西門子SINAMICS G120，幀大小FSA，FSB和FSC；每個電源模塊，cu240e2 F控制單元和基本操作面板bop-2
例如：SINAMICS G120，幀大小FSD，FSE和FSF *）；各電源模塊，cu240e2 F和智能操作面板眼壓
例如：西門子SINAMICS G120，幀大小fsgx；電源模塊，cu240e2 F控制單元和基本操作面板bop-2
*）pm2402電源模塊，幀大小FSF，即將上市。pm240電源模塊，幀大小FSF，繼續可在目錄31?2015描述。
操作友好的設計
SINAMICS G120是一個模塊化逆變電源系統，主要包括兩個功能單元：
控制單元（銅）
功率模塊（下午）
控制單元控制和監視可以選擇的幾種不同的閉環控制類型的電源模塊和連接的電機。它支持與本地或中央控制器和監控設備的通信。
電源模塊供電的功率范圍為0.37千瓦至250千瓦（0.5馬力至400馬力）的電機。它具有先進的IGBT技術與脈寬調制電機電壓和可選的脈沖頻率。綜合保護功能為電力模塊和電機提供了高度的保護。

ta-bd-imgshare-binded="1" style="word-break: break-all;">ta-ke-src="https://mall.industry.siemens.com/collaterals/files/18/JPG/P_D011_XX_00567j.JPG" style="border: 0px;" alt="" />

集成濾波器的A類或B類pm230功率模塊保護，IP55 / UL型12度，0.37千瓦到90千瓦（0.5～125惠普）是泵的SINAMICS g120p積分元件，風機和壓縮機。2是的cu230p SINAMICS g120p和SINAMICS g120p柜泵控制單元，風機和壓縮機。詳細信息可在目錄35。
安全集成
西門子SINAMICS G120變頻器在不同標準版本可供安全相關的應用。的pm2402和pm250功率模塊已經設計為安全集成。pm240電源模塊，幀大小fsgx（即160千瓦/ 250惠普高）只批準了基本的安全功能（STO，SS1，SBC）。一個驅動器可以與一個具有安全功能的控制單元相結合（見概述），以創建一個安全的集成驅動器。安全綜合功能的可用性取決于控制單元的類型。
控制單元

設計
  SNWGG如為標生傳動中按王博快化設計的變頻器系列，每個gWMGG如變頻器都由功率1塊和控制單元兩個必要單元組成，
功率模塊：
SNAMGG120有以下可選的功率量塊作為變頻器基本單元：
P240功率4塊:
PM210勁牢量塊是按照不進行再生能量RC設計的它的等點是都帶有內置的制動斬波器號動中產生的再生能量通過外接的制！電阻轉化為熱能進行a耗，P250功率福地，PM250功率模塊采用了一種創新的電路設計．它可以與電漂之日進行能量交換這種8新的電路也就允許再生的能量R遭到電，網，達到節能的目的，PZ的動車福地，PW的功率量塊了樣采用了一種創新的電越設計，它可以將工t的再生能量H·給電網因此可以書白能盤，PM260功率量塊同時還集成了LC速波器．它限制了變頻器運行過程中容性的充放電電流和電壓升高的速度。

ta-ke-src="http://www.trustman.com.cn/product/BIANPINQI/">西門子變頻器SINAMICS G120具有強大的通訊功能，能和多個設備之間進行通訊，使用戶可以方便的監控變頻器的運行狀態并修改參數。西門子變頻器SINAMICS G120系列的核心是控制單元，用戶通過設定控制單元上的參數來實現變頻器的正常運行。本文下面對西門子變頻器SINAMICS G120系列的參數做一個簡單介紹，供用戶在調試時參考。

西門子變頻器SINAMICS G120參數

西門子變頻器SINAMICS G120在控制單元上面允許用戶進行參數設定，其中常用的參數序號范圍如下所示：

1. 顯示與操作參數

序號為0000-0099，這里面的參數主要涉及到各種變量的顯示，以及對于它們的操作;

2. 功率單元參數

序號為0200-0299，通過這部分的參數設定，保證功率單元模塊的正常運行;

3. 調試參數

序號為0100-0199，這些參數多用在變頻器的調試過程中，通過合理設定這部分參數，用戶可以在調試過程中提高效率;

4. 控制單元端子和測量插口

序號為0700-0799，這些參數的設定確保了控制單元端子的控制類型和使用方式，用戶可以通過不同類型的端子來實現不同的邏輯控制;

5. 電機參數

序號為0300-0399，這部分參數是對于負載電機進行的設定，當變頻器對電機進行驅動時，需要對電機的各項參數進行合理配置，保證電機正常運轉;

6. 故障和報警參數

序號為2100-2139，用戶通過這部分參數的設定和顯示，可以判斷出變頻器當前的運行狀態，是否出現故障和報警信息，并通過這些信息來解決和處理故障。

西門子變頻器SINAMICS G120系列功能強大，操作簡單，擴展性強，具有多種參數可供用戶進行設定。通過合理的設定相關參數，西門子變頻器G120和它的負載可以在正常的工作狀態下運行，用戶也可以通過面板來監視它的工作過程。
