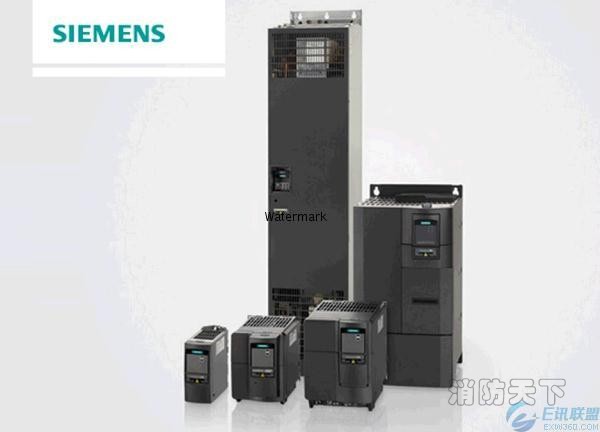

西門子變頻器6SE6420-2UC23-0CA1

1、什么是西門子變頻器？

西門子變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。

2、為什么西門子變頻器的電壓與電流成比例的改變？

異步電動機的轉矩是電機的磁通與轉子內流過電流之間相互作用而產生的，在額定頻率下，如果電壓一定而只降低頻率，那么磁通就過大，磁回路飽和，嚴重時將燒毀 電機。因此，頻率與電壓要成比例地改變，即改變頻率的同時控制西門子變頻器輸出電壓，使電動機的磁通保持一定，避免弱磁和磁飽和現象的產生。這種控制方式多用于 風機、泵類節能型西門子變頻器。

3、西門子變頻器制動的有關問題

制動的概念：指電能從電機側流到西門子變頻器側（或供電電源側），這時電機的轉速高于同步轉速，負載的能量分為動能和勢能. 動能（由速度和重量確定其大小）隨著物體的運動而累積。當動能減為零時，該事物就處在停止狀態。機械抱閘裝置的方法是用制動裝置把物體動能轉換為摩擦和能消耗掉。對于西門子變頻器，如果輸出頻率降低，電機轉速將跟隨頻率同樣降低。這時會產生制動過程. 由制動產生的功率將返回到西門子變頻器側。這些功率可以用電阻發熱消耗。在用于提升類負載,在下降時, 能量（勢能）也要返回到西門子變頻器(或電源)側,進行制動.這種操作方法被稱作“再生制動”，而該方法可應用于西門子變頻器制動。在減速期間，產生的功率如果不通過熱消耗的方法消耗掉，而是把能量返回送到西門子變頻器電源側的方法叫做“功率返回再生方法”。在實際中，這種應用需要“能量回饋單元”選件。

4、采用西門子變頻器運轉時，電機的起動電流、起動轉矩怎樣？

采用西門子變頻器運轉，隨著電機的加速相應提高頻率和電壓，起動電流被限制在150%額定電流以下(根據機種不同，為125%~200%)。用工頻電源直接起動 時，起動電流為6~7倍，因此，將產生機械電氣上的沖擊。采用西門子變頻器傳動可以平滑地起動(起動時間變長)。起動電流為額定電流的1.2~1.5倍，起動轉 矩為70%~120%額定轉矩；對于帶有轉矩自動增強功能的西門子變頻器，起動轉矩為100%以上，可以帶全負載起動。

5、裝設西門子變頻器時安裝方向是否有限制。

西門子變頻器內部和背面的結構考慮了冷卻效果的，上下的關系對通風也是重要的，因此，對于單元型在盤內、掛在墻上的都取縱向位，盡可能垂直安裝。

6、不采用軟起動，將電機直接投入到某固定頻率的西門子變頻器時是否可以？

在很低的頻率下是可以的，但如果給定頻率高則同工頻電源直接起動的條件相近。將流過大的起動電流（6~7倍額定電流），由于西門子變頻器切斷過電流，電機不能起動。

7、西門子變頻器可以傳動齒輪電機嗎？

根據減速機的結構和潤滑方式不同，需要注意若干問題。在齒輪的結構上通常可考慮70~80Hz為大極限，采用油潤滑時，在低速下連續運轉關系到齒輪的損壞等。

8、西門子變頻器能用來驅動單相電機嗎？可以使用單相電源嗎？

單相電機基本上不能用。對于調速器開關起動式的單相電機，在工作點以下的調速范圍時將燒毀輔助繞組；對于電容起動或電容運轉方式的，將誘發電容器爆炸。西門子變頻器的電源通常為3相，但對于小容量的，也有用單相電源運轉的機種。

9、西門子變頻器本身消耗的功率有多少？

它與西門子變頻器的機種、運行狀態、使用頻率等有關，但要回答很困難。不過在60Hz以下的西門子變頻器效率大約為94%~96%，據此可推算損耗，但內藏再生制動式（FR-K）西門子變頻器，如果把制動時的損耗也考慮進去，功率消耗將變大，對于操作盤設計等必須注意。

10、為什么不能在6~60Hz全區域連續運轉使用？

一般電機利用裝在軸上的外扇或轉子端環上的葉片進行冷卻，若速度降低則冷卻效果下降，因而不能承受與高速運轉相同的發熱，必須降低在低速下的負載轉矩，或采用容量大的西門子變頻器與電機組合，或采用專用電機。

11、西門子變頻器的壽命有多久？

西門子變頻器雖為靜止裝置，但也有像濾波電容器、冷卻風扇那樣的消耗器件，如果對它們進行定期的維護，可望有10年以上的壽命。

12、西門子變頻器內藏有冷卻風扇，風的方向如何？風扇若是壞了會怎樣？

對于小容量也有無冷卻風扇的機種。有風扇的機種，風的方向是從下向上，所以裝設西門子變頻器的地方，上、下部不要放置妨礙吸、排氣的機械器材。還有，西門子變頻器上方不要放置怕熱的零件等。風扇發生故障時，由電扇停止檢測或冷卻風扇上的過熱檢測進行保護

13、關于散熱的問題

如果要正確的使用西門子變頻器，必須認真地考慮散熱的問題。西門子變頻器的故障率隨溫度升高而成指數的上升。使用壽命隨溫度升高而成指數的下降。環境溫度升高10度，西門子變頻器使用壽命減半。在西門子變頻器工作時，流過西門子變頻器的電流是很大的，西門子變頻器產生的熱量也是非常大的，不能忽視其發熱所產生的影響。

變頻器在長時間的存放過程中，儲存環境可能對變頻器本身產生許多不利的影響，對于潮濕、溫度、微塵及腐蝕性氣體等都有一定的要求，在確保其環境符合要求的前提下，還有必要對變頻器進行定期的維護保養。

1.西門子變頻器，保養維護，電容充電 1.外觀檢查 對長期存放的變頻器，檢查時要

注意變頻器的外觀是否有變化，如:外觀有無變形，有無磕碰痕跡;有無液體滲出和物件脫落;有無動物、昆蟲、浮游物等人駐，以及其他異常的變化。。

2.檢查風機的靈

用細的木棍或其他較軟的物體撥動風葉，手感應該流暢，風機轉動應靈活，不能有卡澀的現象，觀察風機是否有液體滲出或潤滑油的痕跡。

3.電氣性能檢查

長期存放的變頻器，由于環境的影響和變頻器器件的使用期限，必須定期對變頻器進行電氣性能的檢查及保養。具體方法如下:

使用萬用表檢測整流部分的整流橋特性，使用萬用表的歐姆擋X100，紅表筆接變頻器的“P”端，用黑表筆分別接輸人“R”“S”“T”，表針擺動應在2/3處，超過2/3或低于l/2均視異常，將黑紅表筆交換重新測量，表針不能擺動，如出現擺動則為異常。使用萬用表的歐姆擋X100，紅表筆接變頻器的“N”端，用黑表筆分別接輸入“R”“S”“T”，表針擺動應在2/3處，超過2/3或低于1/2均視異常，將黑紅表筆交換重新測量，表針不能擺動，否則為異常。

用同樣的方法檢查逆變部分，將“R”“S”“T”換為“U”“V”“W”，因為逆變的IGBT的源極和漏極之間在關閉狀態下同樣有整流橋特性。

絕緣測試。對于輸人輸出端和地(外殼)進行高壓絕緣檢測，使用500v搖表的黑表端接變頻器的接地標識。紅端分別接“R”“S”“T”“U”“V”“W”，均速搖動搖表，測量絕緣電阻應在SM以上。

電容器的檢測。主回路主要由三相或單相整流橋、平滑電容、濾波電容、IPM逆變橋、限流電阻、接觸器等元器件組成。其中對變頻器壽命有影響的是平滑鋁電解電容器，它的壽命主要由加在其兩端的直流電壓和內部溫度所決定。在主回路設計時已經根據電源電壓選定了電容器的型號，所以內部的溫度對電解電容器[優論論文]的壽命起決定作用。

電解電容器相對溫度的劣化特性直接影響到變頻器的壽命。

一般每上升10℃變頻器的壽命減半，這是因為電解電容器內部的化學反應隨著溫度的升高導致劣化速度加快。劣化速度與材料溫度的關系遵循阿列里烏斯理論(電解液理論)。電解電容器的內部溫度實際上是電容器周圍環境溫度與脈動電流造成的溫度之和。因此，我們應該在安裝時考慮適合的環境溫度，在電容器劣化過程中，會出現靜電容量減小，漏電流增大，等價電阻值增大，tgδ值增大等現象。維護保養時通常以比較容易測量的靜電容量來判斷電解電容器的劣化情況，當靜電容量低于初期值的80%，絕緣阻抗在5MΩ以下時應考慮更換電解電容器。對于儲存不超過5年的電容器我們應該定期充電以進行維護，每隔半年到一年充電一次，方法具體如下:

首先準備功率不小于5KW的三相調壓器將調壓器的輸人端接人有短路過流保護的三相電源，三相電源每相必須有10A的交流電流表作為指示。將輸出端通過快熔接入變頻器的“R”“S”“T”。將變頻器調至10伏以下，送電，觀察電流表是否異常，如無異常，將電壓緩緩調到30伏，觀察5分鐘，如無異常，每十分鐘將電壓升高20伏，加壓過程中，隨時觀察電流的變化，當電壓超過200伏時，振風機等開始工作。這時可將電壓緩緩升到350伏，觀察有無電流波動，維持1小時后，將電壓升到額定電壓，再維持2小時，繼續觀察電流。無異常即可。上電過程中，如果遇見變頻器的面板顯示有故障代碼，先查明原因，是否與低壓有關，否則應引起重視。電源斷開后應等到充電燈完全熄滅方可拆除電源線，待機器完全冷卻后裝機。

除日常的檢查外，推薦檢查周期為半年。在眾多的檢查項目中，重點要檢查的是主回路的平滑電容器、邏輯控制回路、電源回路、逆變驅動保護回路中的電解電容器、冷卻系統中的風扇等。除主回路的電容器外，其他電容器的測定比較困難，因此主要以外觀變化和運行時間為判斷的基準。

西門子G130變頻器是一種變頻裝置，可以非常靈活地與相關選件組合，集成到客戶機柜中或直接集成到機器設備內。通過豐富的電氣選件實現傳動系統的優化，從而滿足客戶的特定要求。配置和調試工作也因預定義的接口和參數而被大大簡化。

西門子G130 變頻器的特點：

1、采用了新半導體技術的 IGBT 和革新的冷卻方式，因而結構非常緊湊，運行異常安靜。

2、因所有可更換部件的設計均基于方便接近、快速更換的原則，模塊和功率器件可實現快速輕松地更換，從而提高了裝置的使用效率。另外，通過“SparesOnWeb”工具，可方便地查看所訂購傳動的可用備件。

3、個標準的 PROFIBUS 通訊接口以及各種模擬量和數字量接口，可方便地集成到自動化系統中。

4、形化 LCD 的 AOP30 高級操作面板或裝有 STARTER 調試工具的 PC 可以輕松地進行調試和參數設定。

5、富的軟件功能使之能勝任客戶的各種要求。

6、有部件，從單獨的零件到完整的變頻裝置，整個生產過程中均經嚴格的測試。這就保證了它們在安裝、調試和運行過程中具有極高的可靠性。

西門子G130 變頻器的應用：

西門子G130 是針對恒轉矩負載、平方轉矩負載、高性能要求但不要求再生反饋的傳動應用開發的一款通用變頻裝置。G130 特別適合于以下幾類應用：

1、壓縮機和離心機

2、出機和攪拌機

3、道和傳送帶

4、和風機

5、軋機

6、鉆機

7、紙機

8、試驗臺
