     為了應對能源意識、經濟性、能耗等方面越來越高的需求，西門子推出了SINAMICS G120P 系列變頻器產品。SINAMICSG120P 是一款創新且易于操作的變頻器，此產品專門針對工業領域的泵、風機和壓縮機應用，但同時也兼顧樓宇自動化領域的需求進行了優化。SINAMICS G120P 可為種類豐富的任務提供經濟的驅動方案。易SINAMICS G120P，防護等級 IP55，外形尺 FSA ~ FSF：包含功率模塊和控制單元和智能操作面板 IOPSINAMICS G120P，防護等級 IP20，外形尺 FSA ~ FSF：包含功率模塊和控制單元和智能操作面板 IOP于操作的特性使得該產品不僅有助于現有頻率控制驅動的優化，也能在客戶更改固定轉速驅動方案或翻新設備時提供支持。

     SINAMICS G120P 系列變頻器具備先進的硬件和軟件功能，這些功能可顯著地促進節能，從而為環境資源的保護提供助益。此外SINAMICS G120P 還有助于對供電系統的保護，這是因為此變頻器的拓撲結構能夠降低諧波電流。因此進線處無需使用進線電抗器。

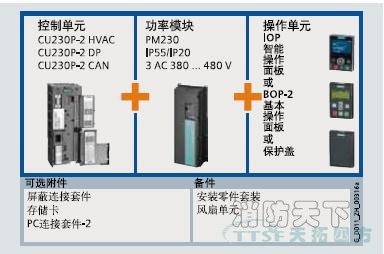

     SINAMICS G120P 是一款模塊式變頻器系統，其包含以下組件：
     ? 控制單元 CU230P-2
     ? 功率模塊 PM230
     ? 操作單元或保護蓋

特征：
SINAMICS G120P 配備了以下連接和接口，以應對各種特殊需求：
? 控制單元 CU230P-2 的現場總線接口，可選擇
- RS485/USS，Modbus/RTU，BACnetMS/TP
- PROFIBUS DP
- CANopen
? Ni1000/Pt1000 接口，用于直接連接溫度傳感器
? 230 V 繼電器，用于直接連接輔助裝置
? 電位隔離數字量輸入，采用獨立電位組以避免電位轉移
? 絕緣模擬量輸入，在無附加組件的狀態下確保安裝符合 EMC規定





易于操作
優越的易操作性是 SINAMICS G120P 的主要特點之一：
? 操作單元 IOP（Intelligent Operator Panel，智能操作面板）配備針對特定應用的簡單調試向導
? 明碼文本腳本用于集成至調試工具STARTER，以應對復雜應用
? 操作單元采用明碼文本顯示屏，且具備豐富的診斷功能（IOP）
? 可通過 SINAMICS 微型存儲卡（MMC）或 SIMATIC 存儲卡（SD 卡）保存參數設置，用于數據克隆及現場調試
? 采用插接式端子排連接電源電纜和電機電纜（功率更高可達 18.5 kW）
? 采用模塊式結構，有助于驅動組件的快速更換



優點：
能效高
SINAMICS G120P 能夠提升整條過程鏈中的能效，并將能耗降至更低。通過先進技術實現高效能源管理經過優化的變頻器拓撲
? 無需附加措施即可符合 IEC/EN 61000-3-12 對諧波限值和THD 的要求（Rsce ≥ 120）
? 電源諧波失真降低
? 無電抗器 → 安裝體積減小
? 表觀功率降低 → 所需的電纜橫截面積更小通過操作單元實現簡便的、針對特定應用的調試和操作
? 通過針對應用的向導進行現場調試，無需變頻器相關的專業知識
? 獨特功能：使用 SINAMICS 微型存儲卡（MMC）或 SIMATIC 存儲卡（SD 卡）進行參數預設和復制變頻器數據組
? 數據備份功能有助于便捷的組件更換
? 控制單元 CU230P-2 上集成了 USB 接口，從而可方便地通過調試工具 STARTER 進行調試和診斷
? 可實現對變頻器的調試、診斷和控制靈活多變的集成功能
? 具備用于本地任務的 PLC 功能可靈活應用集成的功能塊 → 省去附加的外部組件
? 集成 4 個 PID 控制器無需上層控制系統（PLC）即可進行分布式閉環控制，從而實現獨立的電機過程控制
? 配備 3 個可編程的數字定時開關從而對可選擇的日程序和周程序進行控制靈活勝任寬廣的應用領域
? 配備電位隔離的數字量輸入，采用獨立電位組
? 配備絕緣的模擬量輸入
- 不會出現電位轉移
- 無需附加組件即可符合 EMC 規定，滿足過程工業領域的要求
? 配備 Ni1000/Pt1000 溫度傳感器接口
- 可直接連接溫度傳感器，無需外部接口單元
? 配備 230 V 繼電器
- 實現對輔助裝置的直接控制，例如節流閥或閥門驅動裝置靈活的模塊式系統，可應對嚴苛的環境條件
? 可在更高 +60 oC 的環境溫度下使用
? 功率電子設備和控制電子設備均采用模塊式結構
- 可方便地擴展功率范圍
- 可實現功率部件的快速更換
? 操作單元采用插接式設計
- 防止未經授權的訪問
- 使用操作單元 IOP 時防護等級達 IP54/UL Type 12（與 IP55 PM230 聯用）
- 使用操作單元 BOP-2 或保護蓋時防護等級達 IP55/UL Type 12（與 IP55 PM 230 聯用）
? 可更換單個組件并無需重新安裝



應用領域：
設計
專門針對泵、風機和壓縮機應用SINAMICS G120P 可勝任工業領域的泵、風機和壓縮機應用，適用于過程工業、水處理以及樓宇自動化等領域。
SINAMICS G120P 是下列應用的不二之選：
? 供暖或冷卻設備的循環泵
? 增壓站用泵
? 液位控制
? 冷卻塔中的風機
? 用于進風和排風的風機
? 用于隧道和多層停車場的風機
? 用于樓梯井的風機
? 用于壓縮空氣供給的壓縮機

可靠應對嚴苛環境SINAMICS G120P 適用于嚴苛環境：
? 應用于開關柜外時防護等級高達 IP55/UL Type 12
? 可在更高 60 oC 的環境溫度下使用
? 損耗功率通過外部散熱器排出，采用獨立的內部空氣循環
? 模塊設有涂層，耐濕性和防塵性更高
