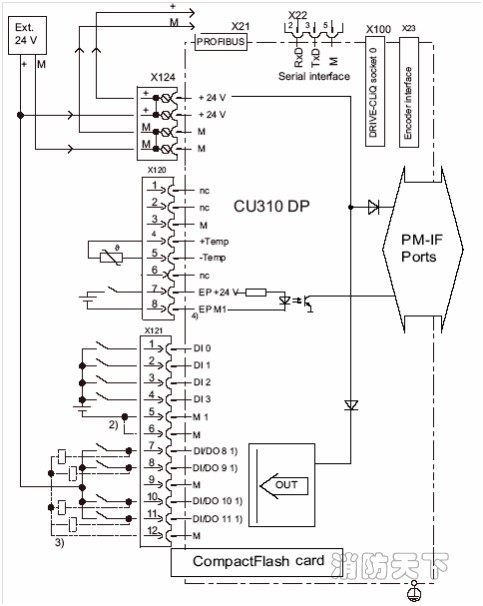

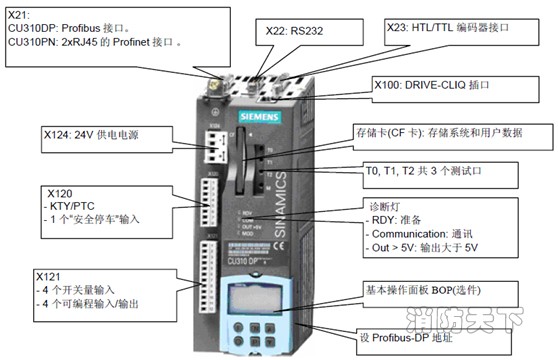

CU310-2 DP 和CU310-2 PN 都是S120 單軸交流驅動器的控制單元，通過PM-IF 接口和功率模塊相連
接，來實現單軸的運動控制功能。CU310-2 DP 是集成了Profibus-DP 接口，而CU310-2 PN 則是集成了
ProfiNet 接口。在此只介紹CU310-2 DP 的使用，而CU310-2 PN 與其完全類似。



1) 和功率模塊配合使用方法：
? 模塊型功率模塊：
?? CU310-2 DP 通過PM-IF 接口直接插到功率模塊上。
?? 如果編碼器是HTL 和TTL 信號，則可直接插接到X23。
?? X100 Drive-CLiQ 接口，接帶Drive-CLiQ 的編碼器、傳感器、端子模塊等。
?? X21 Profibus-DP 接口，與Profibus-DP 網絡相連。
? 裝機裝柜型功率模塊
?? CU310-2 DP 通過X100 的Drive-CLiQ 接口與功率模塊相連接。
?? 傳感器模塊、端子模塊等直接連接到功率模塊的Drive-CLiQ 插槽。
?? X21 Profibus-DP 接口，與Profibus-DP 網絡相連。

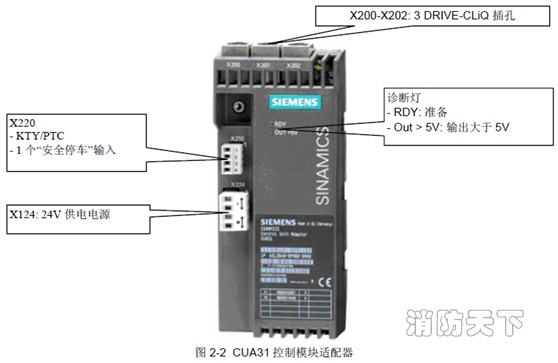

控制單元 CUA31 簡述
CUA31 是控制單元的適配器，通過集成的Drive-CLiQ 接口，將模塊型的功率模塊連接到CU320 或Simotion D 模塊上，來完成運動控制功能。而裝機裝柜型的功率單元已集成了CUA31。

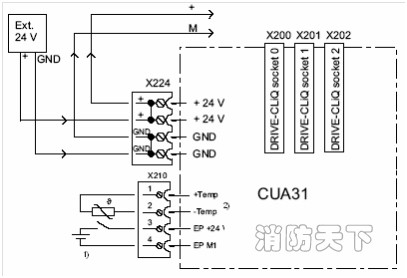

控制單元 CUA31 結構框圖

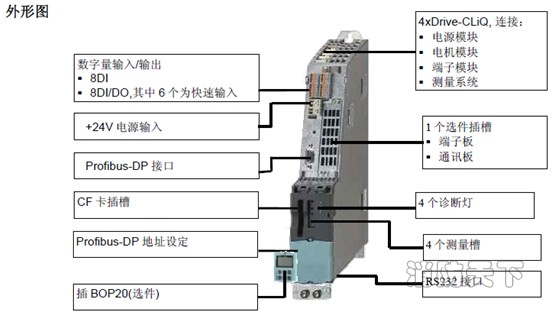

控制單元－CU320-2
控制單元即CU320，它是驅動系統的大腦，負載控制和協調整個驅動系統中的所有模塊，完成各軸的
電流環、速度環甚至位置環的控制，并且同一塊CU320 控制的各軸之間能相互交換數據，即任意一根軸能
夠讀取控制單元上其它軸的數據，這一特征廣泛被用作多軸之間的簡單的速度同步。
用作速度控制
? 更大控制的軸數(指用帶性能擴展1 的CF 卡)：通常為6 個伺服軸或4 個矢量軸或8 個V/F 軸 。實際
控制的軸數與CU320 的負荷(即所選的功能)有關，應以SIZER 配置軟件為準。
? 伺服軸和矢量軸不能用一塊CU320 來控制，即伺服軸和矢量軸不能混配在一塊CU320 上，但伺服
或矢量都能與V/F 混配。
? 更大輸出頻率及弱磁：伺服為650kHz，矢量和V/F 控制為300kHz。更大為5 倍的弱磁。
?? 用作位置控制
更大控制的軸數(指用帶性能擴展1 的CF 卡)：用作伺服控制時，更大為4 個軸；用作矢量控制
時，更大為2 個軸，控制軸的數量不是的，與CU320 的負荷有關，具體控制軸數應由實際應用決
定。推薦使用SIZER 配置軟件來決定所能控制的更大軸數。
