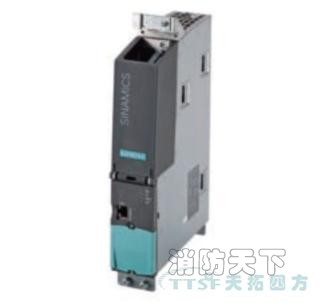

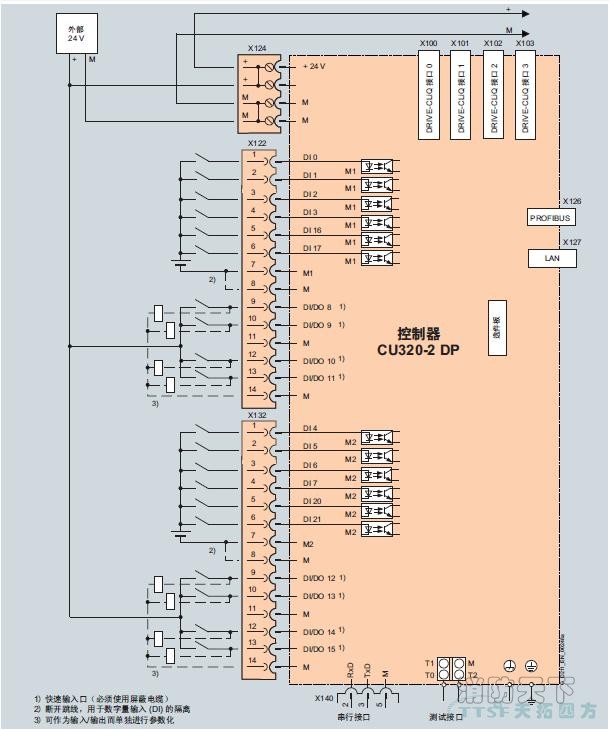

控制單元套件 CU320-2 DP

變頻裝置的通訊、開環和閉環控制功能可以由 CU320-2 DP 控制單元來執行。

由 CU320-2 DP 和安裝在 CompactFlash 卡上的驅動軟件組成了一套控制單元，并提供相應的接口。CompactFlash 卡插到 CU320-2DP 插槽中，可以快速更換。



硬件組成
CU320-2 DP 控制單元標配的接口：
? 4 個 DRIVE-CLiQ 口可用于與帶 DRIVE-CLiQ 口的設備進行通訊，例如，功率單元、傳感器接口模塊、端子擴展模塊
? 1 個采用 PROFIdrive 協議的 PROFIBUS 接口
? 12 路可參數化數字量輸入（浮地式）
? 8 路可參數化雙向數字量輸入/ 數字量輸出（非浮地式）
? 1 個 RS232 串行接口
? 1 個用于 BOP20 基本操作面板的接口
? 1 個 CompactFlash 卡插槽，該卡中存儲了固件和參數
? 1 個插槽，用于安裝選件模塊，實現接口擴展
? 2 個旋轉編碼開關，用于手動設置 PROFIBUS 地址
? 1 個以太網接口，用于調試和診斷
? 3 路測試插孔和一個接地參考，用于調試
? 1 個 24V DC 電源端子
? 1 個 PE （保護用地線）連接
? 1 個接地連接
在 CU320-2 DP 控制單元上，還有一個屏蔽層連接板。
選件插槽用于接口擴展，例如，附加的端子擴展板。

CU320-2 DP 控制單元的狀態通過多色 LED 來顯示。



集成
CU320-2 DP 控制單元通過 DRIVE-CLiQ 與其他部件進行通訊。用于連接 CU320-2 DP 和 SINAMICS G130 變頻器的 DRIVE-CLiQ 電纜包含在功率單元的供貨范圍內。
CU320-2 DP 控制單元是通過 PROFIBUS 以PROFIdrive 協議與上位控制系統通訊的。

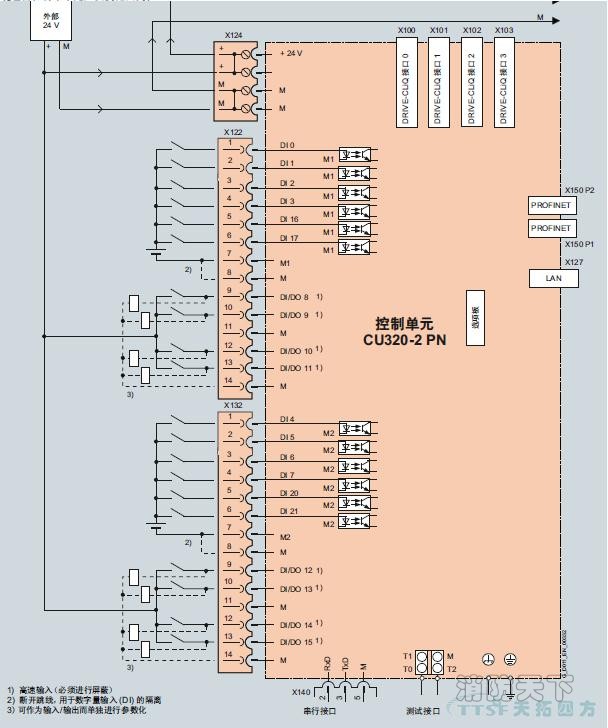

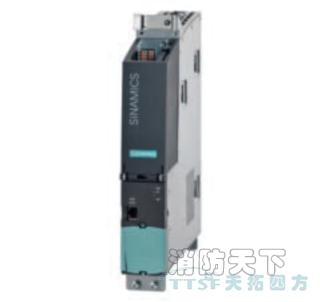

控制單元套件 CU320-2 PN (PROFINET)

變頻裝置的通訊、開環和閉環控制功能也可由 CU320-2 PN 控制單元中執行。由 CU320-2 PN 和安裝在 CompactFlash 卡上的驅動軟件組成一套控制單元, 并提供相應的接口。CompactFlash 卡插入到 CU320-2PN 插槽中，可以快速更換。



設計
控制單元 CU320-2 PN 標配有下列接口：
? 4 個 DRIVE-CLiQ 接口，可實現與其它 DRIVE-CLiQ 設備的通訊，例如變頻裝置或端子擴展模塊
? 2 個采用 PROFIdrive 協議的 PROFIBUS 接口
? 12 路可參數化數字量輸入（浮地式）
? 8 路可參數化雙向數字量輸入/ 輸出（非浮地式）
? 1 個 RS232 串行接口
? 1 個用于 BOP20 基本操作面板的接口
? 1 個 CompactFlash 卡插槽，該卡中存儲了固件和參數
? 1個插槽，用于安裝選件模塊，實現接口擴展
? 1 個以太網接口，用于調試和診斷
? 3 路測試插孔和一個接地參考，用于調試；
? 1 個 24 V DC 電源端子
? 1 個 PE （保護用地線）連接
? 1 個接地連接
選件模塊的信號電纜屏蔽的屏蔽接口位于控制單元CU320-2 PN 上。
可用的選件插槽用于擴展接口，例如加入附加端子。

CU320-2 PN 控制單元的狀態通過多色 LED 來顯示。



集成
CU320-2 PN 控制單元通過 DRIVE-CLiQ 與連接到其上的部件進行通訊。用于連接 CU320-2 PN 和 SINAMICS G130 變頻器的DRIVE-CLiQ 電纜包含在功率單元的供貨范圍內。
CU320-2 PN 控制單元是通過 CU320-2 PN 和 PROFIdrive 協議與上位控制系統通訊的。
