模塊化設計，可靈活擴展
面向未來的驅動理念，用戶可以在同一變頻器系統中實現不斷的創新。出眾的維護和維修友好性。
應用：靈活驅動，適用于各種應用
完全集成的安全保護功能，全球首款具有SS1和SLS功能的產品
基于集成化的安全保護技術，設備運行更安全，操作更簡便。
由于集成了安全保護功能，使具有安全保護的自動化和驅動系統的購建費用大大降低。也有效的保證了人機安全。應用：生產機械（包裝機、紡織機），材料運輸機械等
PROFIBUS和PROFINET總線標準——全球首次將這兩種總線通訊直接集成在變頻器中
更多節點，多種網絡拓撲，具有更高的性能PROFIBUS和PROFINET的優點不見在于它是被眾多用戶廣泛使用的總線，而且表現在其優化的工程和組態結構。它們使成熟的IT技術應用于工業領域，并使辦公工具應用在工業控制中。
應用：遠程控制生產機線和傳動設備（例如汽車工業）
再生能量回饋能力：該輸出功率范圍內全球少有
節能，節省空間，無需制動電阻。采用創新的功率模塊，可實現優化的能量回饋。全功率段都能實現換相整流，不產生任何系統干擾。而且所需線電流小，與常規變頻器相比，降低到80%。
應用：適用于車輛運輸、離心機以及其它具有高慣性矩的生產機器的驅動
采用全新冷卻概念，魯棒性大大增強
 通過外部散熱片冷卻功率模塊，散熱效率高
功率部分的散熱全部由外部散熱片來完成，電子部分的冷卻則通過系統對流，這使其可用于更加苛刻的氣候環境。電子部分增加了牢固的涂層。
應用：可用于氣候條件苛刻、具有空氣污染的應用場合（例如紡織工業）
提供690V可選型
應用：標準的輸入電壓適合基本工業和過程工業的應用

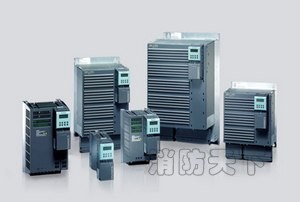

SINAMICS G120 D 變頻器
 SINAMICS G120 D 變頻器輸出功率0.75~7.5kW，它的模塊化設計將變頻器分為控制單元和功率單元兩個部分, 非常適用于分布式體系結構,并能滿足系統對于分布式驅動和靈活通訊的需要。具有強大的通訊能力,通過再生能量回饋功能可節約能源。
應用領域：
SINAMICS G120D 非常適合輸送裝置相關的驅動系統，完全滿足于這些系統中對于分布式驅動和靈活通訊的需要。并為汽車裝配線的驅動系統而量身而制。在許多高端的應用，如機場、食品飲料加工中的干燥區域，以及物流配送系統（如懸掛式單軌電氣輸送系統）中，G120D 都可應對自如。
結構
SINAMICS G120和G120D是模塊化的標準變頻器，它們總是由兩個單元組成：一個電源模塊（PM）和一個控制單元 （CU）。它還具有一個用于對這些變頻器進行參數化、操作和可視化的操作面板部分（G120的基本操作面板BOP）或STARTER調試軟件。控制單元和電源模塊的完美組合，在應用和成本方面都可得到優化的解決方案。
當與安全控制單元一起使用時，所有電源部分均適合在安全相關應用中使用。
| 功能 |
客戶受益 |
| 優化的設計 |
| |
從 0.75kW 至 7.5kW 所有功率使用的安裝孔的位置和尺寸都是一致的 |
不同功率段的機型可以方便更換
工程設計與變頻器的功率無關
大功率變頻器外形更加緊湊 |
| 非常扁平的外形 |
節省了安裝空間 |
| 無縫集成，模塊化設計 |
| |
功率范圍從 0.75kW 至 7.5kW |
覆蓋傳輸工藝所用的所有功率范圍 |
| 標準版和安全版的功率單元尺寸相同 |
優化的資產管理 |
| 控制單元和全功率通用 |
更換功率模塊的時候，通訊可以不中斷（熱插拔）
維護時間短
維護時更換簡單方便 |
| 系統用插拔方式連接 |
維護時更換簡單方便，提高了系統可用率 |
| 符合 EN 954-1的第 3 類標準和 IEC 61508 的 SIL2 所規定的安全功能 |
| |
安全轉矩截止（STO）
兼容 EN 60204 標準 |
防止電機突然加速
電機安全進入無轉矩狀態
在電機和變頻器之間沒有電氣隔離的情況下防止電機意外起動 |
安全停車 1（SS1）
兼容 EN 60204 標準 |
電機快速停止并被安全的進行監測
獨立和連續的監測保證在故障發生的時候響應時間短
無須編碼器 |
安全限速（SLS）
兼容 EN 60204 標準 |
電機轉速減少并被監測
獨立和連續的監測
無須編碼器 |
|
|
