成功機器概念的靈活性
作為 SINAMICS 驅動器系列的組成部分，SINAMICS S120 驅動器是一種模塊化系統，用于機械制造和設備工程中的高性能應用。 SINAMICS S120 為廣泛的工業應用提供高性能的單軸和多軸驅動器。 憑借可升級性和靈活性，SINAMICS S120 是可以滿足更多軸、更高性能不斷增長的要求的理想系統。 SINAMICS S120 支持靈活的機器設計，可以更為快速地執行定制的驅動器解決方案。
可以滿足不斷增長的要求。
必須以較底的成本建造現代機器，但要輸出更大的生產率。 SINAMICS S120 驅動器概念可以應用這些挑戰！ 它易于組態，因此，有助于縮短項目完工時間。 它出色的動態響應和精度允許大生產率的更高循環速率。
機器和設備工程中的應用
不論應用是否涉及連續材料網絡或循環、高動態過程 – SINAMICS S120 可以提高許多領域的機器性能：
- 包裝機械
- 塑料加工機器
- 紡織機
- 印刷機器
- 造紙機
- 提升設備
- 搬運和裝配系統
- 機床
- 軋鋼機
- 測試臺
機械工程模塊化
SINAMICS S120 專為自由組合功率和控制性能而設計。 使用SINAMICS S120模塊化系統可以向單驅動器解決方案一樣輕松地實現具有更高層次運動控制功能的多軸驅動器。
使用中央控制智能可實現更高的靈活性
在 SINAMICS S120 上，驅動器智能與閉環控制功能一起組合在控制單元中。
這些單元可以在矢量、伺服和V/f 模式中控制驅動器。 它們還可以執行轉速和轉矩控制功能以及驅動器上所有軸的其他智能驅動器功能。
矢量和伺服控制模式的自由性能選擇
對于帶有連續材料網絡的驅動器解決方案，例如，拉絲機、復膜機和造紙機以及提升裝置、離心機和船用驅動器，建議使用 SINAMICS S120 矢量控制。
使用 SINAMICS S120 的伺服控制控制用于精確、高動態位置控制的循環過程和伺服電機，例如，紡織機、包裝機、印刷機和機床。
SINAMICS S120 – 實現更佳效率的功能
- 基本功能： 轉速控制、轉矩控制、定位功能
- 智能啟動功能，用于電源中斷后的獨立重新啟動
- 驅動器相關 I/O 互連 BICO 技術，易于使驅動系統適應其操作環境
- 集成安全功能，用于實現安全概念
- 調節的饋電/再生反饋功能，用于防止電源產生不良反應，允許恢復制動能量，確保防止線路波動的更高穩定性。
DRIVE-CLiQ - 所有部件之間的數字式接口
所有 SINAMICS S120 部件（包括電機和編碼器）均通過一個被稱為 DRIVE - CLiQ 的串行連接接口進行相互連接。 DRIVE-CLiQ 形成整個驅動系統的背板。 采用標準化電纜和連接器，降低了不同部件的種類，并削減了庫存成本。 對于其它廠商的電機或者改造應用，可使用變換器標準組件（傳感器模板）將常規編碼器信號轉換成DRIVE-CLiQ。
快而安全： 電子銘牌
SINAMICS S120 驅動系統重要的數字連接件是集成在各個組件中的電子標牌。 它們?cè)试S通過 DRIVE-CLiQ 鏈路自動檢測所有驅動器組件。 因此，在調試或更換組件過程中，無需手動輸入數據，有助于確保快速、成功地調試驅動器！ 例如，電機的電子標牌包含電氣等效電路圖的參數和內置電機編碼器的特性數據，以及訂購和標識編號的信息。
模塊化設計確保可升級性和靈活性
多軸設計，也可稱為公共直流總線，在電源模塊和電機模塊功率提供方面模塊化程度很高 – 具有書本緊湊型、書本型和裝機裝柜型。 電源模塊集中為電壓源直流鏈路提供能量。 電源模塊可選擇配備調節的饋電/再生反饋功能，以提供恒定的直流鏈路電壓。 電機模塊（直流/交流單元）從直流鏈路為電機供能。 所有驅動器智能組織在控制單元中。 控制單元執行驅動器分組的所有閉環控制功能。 它們還處理所有其他驅動器功能，如驅動器相關 I/O 互連等，配備 PROFIBUS DP 或 PROFINET 中央接口，用于連接更高級別的自動化系統。
在單軸設備上，也稱為交流驅動器，整流器和變頻器功率部分包含在一個設備中，即功率模塊 – 可提供書本型和裝機裝柜型。 對于單軸應用，由安裝在功率模塊上的單軸控制單元（例如，CU310）執行驅動器控制功能。 這種功率和智能的分離允許實現大靈活性和可升級性。 通過將鏈路與多軸控制單元（例如，CU320）連接可以輕松地完成多軸應用集成。 這可以通過在書本型功率模塊上安裝 CU 適配器 (CUA31) 代替單軸控制單元來實現。
與集成的線路一起為任何伺服和矢量應用提供優秀的驅動器解決方案。
![]()

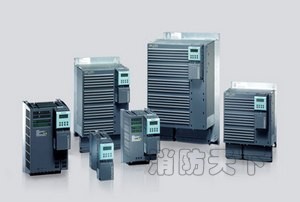

塊型、書本緊湊型、書本型和裝機裝柜型
所有類型均可以根據需要組合
由于 SINAMICS S120 配備 DRIVE-CLiQ 接口，所以不同類型的 SINAMICS S120 可以自由組合，例如，裝機裝柜型電源模塊可以與書本型電機模塊自由組合以滿足總輸出較高的多軸應用要求。
|
點擊圖片查看原圖
通過外部散熱片冷卻功率模塊，散熱效率高
SINAMICS G120 D 變頻器輸出功率0.75~7.5kW，它的模塊化設計將變頻器分為控制單元和功率單元兩個部分, 非常適用于分布式體系結構,并能滿足系統對于分布式驅動和靈活通訊的需要。具有強大的通訊能力,通過再生能量回饋功能可節約能源。
