西門子觸摸屏主要分為以下幾類：

西門子觸摸屏代理商

1、西門子HMI按鍵面板

這類西門子觸摸屏便于安裝和預組裝，可以進行簡單而直接的操作，并且接線簡單，比常規觸摸屏接線節省大部分時間。防護等級IP65。

其突出特點如下：

-- 可任意配置的大號按鍵，具有觸摸反饋，即使戴著手套也能可靠操作；

-- LED背光照明具有五種可選顏色，用于顯示各種機器狀態；

-- 集成以太網交換機，支持線性環形拓撲網絡；

-- 非常適合安裝在全防護人機界面設備的擴展單元中；

-- 故障安全型可連接一個或兩個急停按鈕或其他故障安全信號。

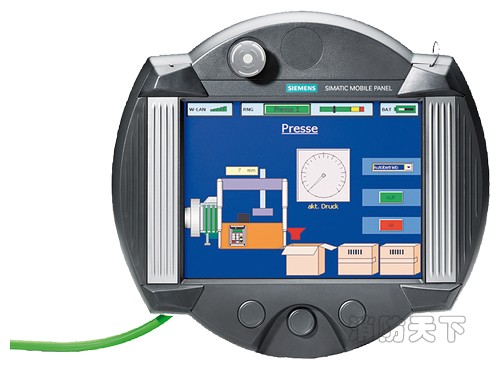

2、西門子HMI移動面板

此類面板的顯著特點是既可以有線操作，也可以通過工業以太網方式無線操作，更加方便調試或維護，并且能移動觀察整個工業現場過程，在屏幕上顯示訪問相關的過程信息全局，一般應用在十分重要的場合，是對全局進行移動操作和監視的有力工具。面板的防護等級為 IP65，從一米以上高度墜落也安然無恙，非常適合在惡劣的工業環境中使用。無需中斷操作即可將大容量電池更換，從而確保系統操作順利運行。

其突出特點如下：

-- 設計堅固，適合工業應用；

-- 操作舒適，結構緊湊，重量輕；

-- 支持熱插拔，使用靈活；

-- 啟用和停用不中斷急停電路（使用增強型接線盒）；

-- 采用高等級安全設計，操作可靠；

-- 連接點檢測功能；

-- 集成接口：串口、MPI、PROFIBUS 或 PROFINET/以太網口；

-- 調試時間較短。

3、西門子HMI精簡面板

此類屬于精簡型，但并不是簡單，具備基本的觸摸屏功能，性價比高，尺寸從3寸到15寸多種可選，分為觸摸式或鍵控式，屬于廣大用戶常用系列。4英寸和6英寸面板也可進行豎直安裝，進一步提高了靈活性，還帶有附加的可任意配置的控制鍵。

其突出特點如下：

-- 適用于不太復雜的可視化應用；

-- 所有顯示屏尺寸具有統一的功能；

-- 顯示屏具有觸摸功能，可實現直觀的操作員控制；

-- 按鍵可任意配置，并具有觸覺反饋；

-- 支持 PROFINET 或 PROFIBUS 連接；

-- 項目可向上移植到 SIMATIC 精智面板。

4、西門子HMI精智面板

這類屏的特點是能實現能效管理，帶集成診斷功能，比精簡面板又高了一級，尺寸從4寸到12寸可選，多為寬屏，可視化區域增加了40%，適用于復雜的操作畫面。

其突出特點如下：

--所有面板都具有相同的集成高端功能；

-- 寬屏幕顯示尺寸從4英寸到12英寸，可進行觸摸操作或按鍵操作

-- 有效的節能管理

– 顯示屏的亮度在0~100%范圍內可調

– 可在生產間歇期間將顯示屏關閉；

-- 萬一發生電源故障，可確保100%的數據安全性；

-- 支持多種通訊協議；

-- 使用系統卡來簡化項目傳輸；

-- 可在危險區域中使用。





西門子觸摸屏常用的每類中包含哪些具體型號及主要參數區別。

　　

　　1、西門子HMI按鍵面板這類屏尺寸為：155 x 98mm,可連接西門子S7-1200系列、西門子S7-300系列、西門子S7-400系列，不是很常用，可顯示綠色、紅色、黃色、藍色、白色5種顏色。訂貨號為：6AV3688-3AY36-0AX0、6AV3688-3AF37-0AX0。

　　

　　2、西門子微型面板主要有5種，SMART 700\\SMART 1000\\TD400C\\OP73micro\\TP177micro；下面詳細介紹：

　　

　　精彩面板-流行通用型

A:Smart 700，7 寸，16:9 寬屏顯示，256色觸摸屏，1個RS422/485接口;訂貨號：6AV6648-0AC11-3AX0

B:Smart 1000，10 寸，16:9 寬屏顯示，256色觸摸屏，1個RS422/485接口；訂貨號：6AV6648-0AE11-3AX0

文本顯示器

C:TD 400C，藍色背光 LCD，4行文本顯示,可自定義前面板；訂貨號：6AV6640-0AA00-0AX0

微型面板

D:OP 73micro 3 寸，單色，覆膜鍵盤；訂貨號：6AV6640-0BA11-0AX0

E:TP 177micro 5.7 寸，單色，觸摸屏，256 KB 用戶內存；訂貨號：6AV6640-0CA11-0AX13

3、西門子普通面板主要包含以下11種：

　　

OP 73 3 寸，單色，8 個系統鍵，4 個功能鍵；訂貨號6AV6641-0AA11-0AX0

OP 77A 4.5 寸，單色，23 個系統鍵，8個功能鍵（4個LED），256 KB內存；訂貨號6AV6641-0BA11-0AX1

OP 77B 4.5 寸，單色，23 個系統鍵，8個功能鍵（4個LED），1024 KB內存；訂貨號6AV6641-0CA01-0AX1

TP 177A 5.7 寸，單色，512 KB 用戶內存；訂貨號6AV6642-0AA11-0AX1

TP 177B PN/DP 4.3 寸，寬屏 16:9，256 色，2 MB 用戶內存；訂貨號6AV6642-0BD01-3AX0

TP 177B DP 5.7 寸，單色，2 MB 用戶內存；訂貨號6AV6642-0BC01-1AX1

TP 177B PN/DP 5.7 寸，256 色，2 MB 用戶內存；訂貨號6AV6642-0BA01-1AX1

OP 177B DP 5.7 寸，單色，2 MB 用戶內存；訂貨號6AV6642-0DC01-1AX1

OP 177B PN/DP 5.7 寸，256 色，2 MB 用戶內存；訂貨號6AV6642-0DA01-1AX1

TP 277 5.7 寸，256 色，4 MB 用戶內存；訂貨號6AV6643-0AA01-1AX0

OP 277 5.7 寸，256 色，4 MB 用戶內存；訂貨號6AV6643-0BA01-1AX0



4、西門子多功能面板主要包含以下9種：

　　

MP177 5.7 寸， 64K 色，2 MB 用戶內存；訂貨號6AV6642-0EA01-3AX0

MP 277 7.5 寸，64K 色，觸摸屏，6 MB 用戶內存；訂貨號6AV6643-0CB01-1AX1

MP 277 7.5 寸，64 K 色，36 個系統鍵，26 個功能鍵（18 個 LED），6 MB 用戶內存；訂貨號6AV6643-0DB01-1AX1

MP 277 10.4 寸，64 K 色，觸摸屏，6 MB 用戶內存；訂貨號6AV6643-0CD01-1AX1

MP 277 10.4 寸，64 K 色，38個系統鍵，36 個功能鍵（28 個 LED），6 MB 用戶內存；訂貨號6AV6643-0DD01-1AX1

MP377 12.1 寸，64 K 色，觸摸屏，12 MB 用戶內存；訂貨號6AV6644-0AA01-2AX0

MP377 12.1 寸，64 K 色，38 個系統鍵，36 個功能鍵（36 個 LED），12 MB 用戶內存；訂貨號6AV6644-0BA01-2AX1

MP377 15.1 寸，64K 色，12 MB 用戶內存；訂貨號6AV6644-0AB01-2AX0

MP377 19 寸，64K 色，12 MB 用戶內存；訂貨號6AV6644-0AC01-2AX1



5、西門子精簡面板主要包含以下8種：

　　

KP300 PN 3.6 寸，單色，10 個功能鍵/10 個系統鍵，以太網接口，WINCC BASIC V11 組態；訂貨號6AV6647-0AH11-3AX0

KTP400 PN 3.8 寸，單色，4 個功能鍵，以太網接口；訂貨號6AV6647-0AA11-3AX0

KTP600 PN 5.7 寸，單色，6 個功能鍵，以太網接口；訂貨號6AV6647-0AB11-3AX0

KTP600 DP 5.7 寸，256 色，6 個功能鍵，MPI/Profi bus DP 接口；訂貨號6AV6647-0AC11-3AX0

KTP600 PN 5.7 寸，256 色，6 個功能鍵，以太網接口；訂貨號6AV6647-0AD11-3AX0

KTP1000 DP 10.4 寸，256 色，8 個功能鍵，MPI/Profi bus DP 接口；訂貨號6AV6647-0AE11-3AX0

KTP1000 PN 10.4 寸，256 色，8 個功能鍵，以太網接口；訂貨號6AV6647-0AF11-3AX0

TP1500 PN 15 寸，256 色，不帶功能鍵，以太網接口；訂貨號6AV6647-0AG11-3AX0



另外，需要和大家說明屏所需要的附件:RS 232 電纜（長 5 米）；訂貨號6ES7 901-1BF00-0A0

RS 232/PPI 多主站電纜（同 S7-200 編程電纜一致）；訂貨號 6ES7 901-3CB30-0A0

MPI 電纜（用于 PLC 與 HMI 通訊）；訂貨號 6ES7 901-0BF00-0AA0

USB/PPI 多主站電纜；訂貨號6ES7 901-3DB30-0A0

PC 適配器，USB 接口；訂貨號6ES7 972-0CB20-0A0

MMC 卡，128 MB；訂貨號 6AV6671-1CB00-0AX2

SD 卡，512 MB ；訂貨號6AV6671-8XB10-0AX1

USB 記憶棒，8 GB ；訂貨號6ES7648-0DC50-0AA0

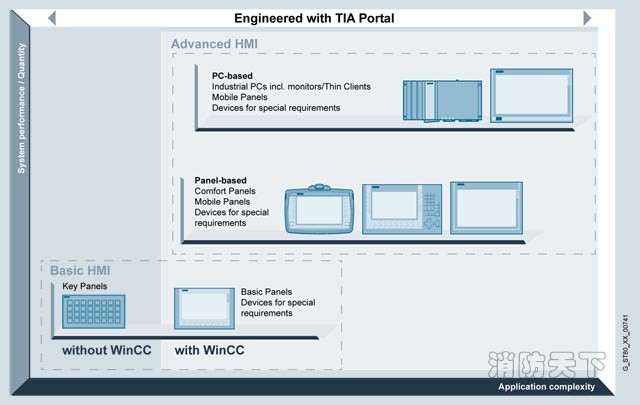

SIMATIC 面板概述

SIMATIC HMI 面板 – 用于實現高效機器級交互的操作面板

通過全面的功能強大且具有創新功能的操作員控制和監視設備，可在十分廣泛的應用和領域中實現高效的設備級 HMI 解決方案。一個獨特且高效的功能特性是，可以通過 TIA 博途中的 SIMATIC WinCC 進行集成化組態，用戶可通過這種組態在時間、成本和工作量上實現可觀的節約。



基礎 HMI

• 基于面板：
  用于完成簡單可視化任務的操作面板，具有出色的性價比。


高級 HMI

• 基于面板：
  用于完成要求苛刻的可視化任務的操作員面板，功能強大，操作十分方便。


• 基于 PC：
  用于完成數據密集型復雜可視化任務的高性能操作面板。


適合在機器級使用的堅固而緊湊的結構

SIMATIC 操作員面板正面的防護等級為 IP66/NEMA 4，具有較高的電磁兼容性 (EMC) 和極佳的抗振性，適合在條件惡劣的工業環境中的機器設備級使用。由于其安裝深度淺，設計緊湊，固定式操作面板設備可以安裝在任何地方，即使在空間有限的地方也可照常安裝。對于分布式組態，還可以提供防護等級為 IP65/NEMA 4 的設備。

移動型面板以其堅固、耐沖擊的設計和防護等級 IP 65，尤其適用于工業應用。它們重量輕，具有人機工程學設計，因此操作簡便、容易。

只需一套工程工具，即可勝任所有應用

SIMATIC WinCC（TIA 博途）是一種工具，用于統一組態所有 SIMATIC 人機界面面板以及基于 PC 的系統。如有要求可提供其它型號。使用 ProTool 進行組態，簡單而又高效。無需高級編程知識。

一旦生成了組態，可以簡便地將它們用于整個產品系列鍵盤只需組態，無需編程。

完全集成的自動化的元件

西門子通過全集成自動化理念，“一站式”提供全面、模塊化且相互匹配的自動化解決方案組件，而全集成自動化是世界上zui為成功的自動化解決方案之一。SIMATIC WinCC (TIA Portal) 是全集成自動化概念不可分隔的一部分。這提供了絕*性的優勢。由于組態/編程、數據管理與通信具有上的統一性，對自動化解決方案進行組態的成本被大大降低。

各種自動化系統的開放性

盡管面板可被統一地集成到 SIMATIC 系統中，但它們也可用于連接到眾多不同廠商的 PLC。標準供貨范圍內包含有綜合系列驅動程序。

創新性的操作員控制和監視

SIMATIC 人機界面面板方便創新的操作員控制和監視，堅固耐用、穩定、簡單。尤其是在舒適型面板上，標準硬件和軟件接口（例如，MMC/SD 卡、USB、以太網、PROFINET、PROFIBUS DP、Visual Basic 腳本或客戶特定的 ActiveX 控件）為辦公環境提供了更大的靈活性和開放性。

全球使用

SIMATIC 人機界面面板的配備非常適合全球使用。通過在線語言選擇功能，在運行過程中通過簡單按一個按鈕，即可選擇zui多 32 種語言。提供各種語言，包括亞洲語言（中文簡體、繁體中文、朝鮮語和日語）和俄語等WinCC (TIA Portal) 的組態界面（包括在線幫助）和整套文檔都是多語言的。在一個項目中zui多可有 32 種語言。它們可通過西門子公司的全球服務支持來提供。
