RFID 系統 SIMATIC RF300 特別適用于工業生產中的生產控制、裝配線和輸送系統。

SIMATIC RF300 用于實現 HF 范圍（13.56 MHz）內的中等到高性能的識別任務。

根據識別系統的性能，提供有兩個系統版本。

• 中等性能：通過 SIMATIC RF300 讀寫器（在 ISO 15963 模式下）和經濟型 MOBY D 電子標簽的系統配置。
• 高性能：通過 SIMATIC RF300 讀寫器（在 RF300 模式下）和 SIMATIC RF300 電子標簽的系統配置。

新一代 RF300 讀寫器

新一代 SIMATIC RF300 讀寫器

為了簡便移植現有的 MOBY E 裝置，可以使用 RF310R、RF340R、RF350R新一代 RF300 讀寫器來操作 MOBY E 電子標簽 (MDS E6xx)。這些讀寫器可在“混合電子標簽”模式下運行。這意味著，MOBY E 電子標簽可繼續在系統中使用，無需更換。使用 RF310R、RF340R 和 RF350R 新一代讀寫器，也很容易移植 MOBY I 裝置：只需要將讀寫器和電子標簽替換為 RF300 產品。接口模塊、控制組件和應用軟件可以全部保留。新一代讀寫器 (6GT2801-xBA10) 與第一代讀寫器 (6GT2801-xAB10) 100% 兼容，可將其取代。

另一個性能特點是，新讀寫器集成有設置幫助。LED 指示燈有助于在設計階段方便地定位讀寫器和電子標簽（尤其在安裝條件十分困難的場合，例如，在金屬環境中），無需使用額外工具或設備。位于相對側的兩個明亮 LED 指示燈大大提高了運行狀態的可見度。

優點：

• 使用 MOBY I 和 MOBY E 實現成本節約和方便地移植舊系統
• 在 TIA Portal 中（V14 SP1 及更高版本），使用工藝對象在組態和參數分配期間節約時間并避免錯誤
• 使用集成的設置幫助實現各組件的優秀定位，困難安裝條件下的過程穩定性提高

SIMATIC RF300 識別系統具有以下功能：

• 工作頻率 13.56 MHz
• 用于在 ISO 15693 模式或 RF300 模式下工作
• 使用 MOBY E 電子標簽進行操作（僅使用新一代 RF310R / RF340R / RF350R 讀寫器）
• 無源（不帶電池）、免維護的電子標簽（MDS Dxxx 和 RF3xxT），存儲容量高達 64 KB。
• 堅固耐用的緊湊部件，防護等級為 IP67/IP68。
• 極高的抗干擾能力
• 豐富的診斷功能
• 極為快速的數據傳輸
• 易于集成到 SIMATIC、PROFIBUS、PROFINET、EtherNet/IP 和 TCP/IP 中

• 部件堅固，緊湊，且具有高防護等級（IP68）。
• 數據通信具有極高的抗干擾性，數據安全程度較高。
• 免維護的數據載體，容量高達 64 KB。
• 讀寫裝置與電子標簽之間可實現高速數據傳輸（高達 7.8 Kbps）。
• 擁有工業識別領域內完整和可擴展的產品系列，可實現靈活和經濟的解決方案。
• 通過無縫集成到全集成自動化 (TIA) 而簡化的工程、調試、診斷和維護
  • 通過 PROFIBUS 和 PROFINET 通信模塊與自動化系統（如 SIMATIC、SIMOTION 或 SINUMERIK）進行集成總線連接。
  • 通過隨時可用的功能塊進行簡便的 S7 軟件集成。
  • 大量的狀態和診斷功能
• 因以下方面而具有較高投資安全性：
  • 符合標準 ISO 15693 的開放式標準。
  • 西門子 RFID 系統之間具有軟件兼容性。
  • 采用標準化的通信接口。
• 通過各種通信模塊，可連接到不同廠商的不同總線系統以及不同 PC 環境，因而具有開放性。
• 全球服務與支持

RFID 系統 SIMATIC RF 300 主要用于對一個封閉生產循環中的容器、托盤和工件夾具進行非接觸式識別。這意味著數據載體（收發器、標簽）將保留在生產鏈中，不會隨產品裝運。由于收發器以及讀/寫裝置具有緊湊的外殼尺寸，因此 SIMATIC RF300 尤其適用于空間十分有限的小型裝配線。

SIMATIC RF300 的主要應用領域：

• 組裝和搬運系統、裝配線（識別工件載體）
• 生產物流（物料流控制、容器識別）
• 零件識別（例如，將收發器安裝到產品或托盤上）
• 輸送系統（例如，架空單軌輸送系統）

憑借高的防護等級（IP68），SIMATIC RF300 讀寫裝置可以用在惡劣的工況環境下。

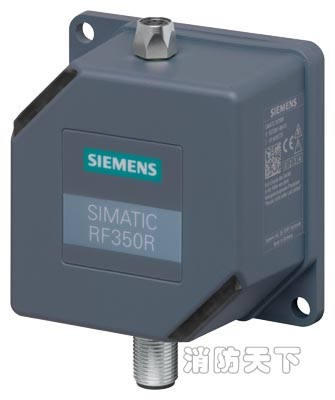

SIMATIC RF310R、RF340R 和 RF380R 帶有集成天線。SIMATIC RF350R 讀寫裝置配有外部天線。

每個 SIMATIC RF300 讀寫裝置都有一個多色 LED，可用于本地顯示讀寫裝置及電子標簽 的功能和狀態。

通過通信模塊，可以連接至自動化級設備。用于快速、輕松布線，帶有 M12 插入式連接器的預組裝電纜有各種長度。

所有讀寫裝置均可按照 RFID 標準 ISO 15693 運行，或者在高性能 RF300 模式下運行。

根據讀寫裝置模式的不同，提供了適合各種應用要求的種類豐富的電子標簽。

對于符合標準 ISO 15693- 的讀寫裝置，提供了多種類型的電子標簽：用于識別簡單任務的經濟型智能標簽，堅固耐用的信用卡格式，以及可由機器人自動安裝的螺釘固定型電子標簽。

對于在高性能 RF300 模式下運行的讀寫裝置，例如。 適用于溫度高 +220 °C 的耐熱型電子標簽，或者適用于小型工件夾具的緊湊型矩形電子標簽。

新一代 RF310R、RF340R 和 RF350R 讀寫器也可用于 MOBY E 電子標簽。新一代讀寫器可以混合使用 ISO 15693 和/或 RF300 電子標簽。

電子標簽可通過螺釘固定、膠粘固定或預裝配隔離件等方式安裝于要識別的物體上。

所有 SIMATIC RF300 閱讀器都可用于在 13.56 MHz 的高頻范圍內執行可靠的讀寫任務。在 ISO 15693 操作模式下，可以實現中等性能范圍內的識別任務。

RF300 支持?jǐn)?shù)據傳輸速度高達 7.8 KB/s 的高性能操作，因此屬于 HF 范圍內速度快的 RFID 系統。

通過標準現場總線（如 PROFIBUS 或 PROFINET）將讀寫器連接到自動化層（如 SIMATIC S7）是借助于通信模塊完成的，讀寫器可通過 RS 422 接口與通信模塊相連。

用戶友好的功能塊可用于 S7 編程。

出現故障時，S7 應用程序通過功能塊從通信模塊接收詳細的故障消息。

另外，還可以選用帶有 RS 232 接口的 SIMATIC RF380R，通過 RS 232 接口與 PC 或 SIMATIC S7-1200 相連。

兩個 SIMATIC RF382R 和 RF310R 讀卡器可以供貨為掃描模式型（只讀），無需特定命令控制，即可完成認證識別任務。這些型號的讀卡器，可以自動地讀出每一個被檢測轉發器（UID 或用戶數據），并可以通過，例如，串口將該數據輸出給接收計算機。

使用 RF300 模式下的擴展診斷功能（例如，磁場強度測量變量或特性錯誤計數器），可以測量高頻磁場或空中接口質量。

豐富的通信模塊、函數塊和功能強大的驅動程序和功能庫，使得在應用程序中的集成快捷、簡便。

而且棒的是：主要的還是 SIMATIC RF300 是全集成自動化 (TIA) 的一部分，可非常容易地融入 SIMATIC 環境中。

有關連接方式的詳細信息，請參見“通信模塊”一節。

SIMATIC Ident 組態指南

以下用于組裝 RFID 系統的小型組態工具：
