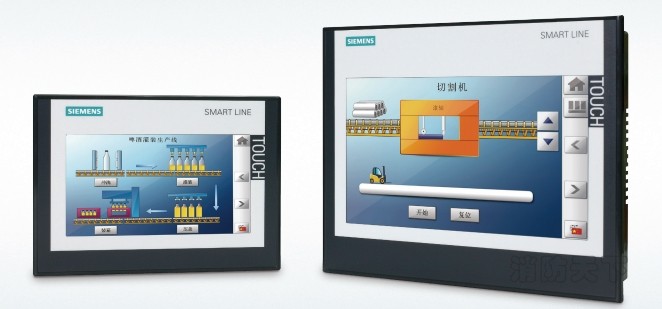

西門子KTP400面板6AV21242DC01OAXO

1. 800×480 dpi 寬屏顯示設計和傳統屏幕相比具有更大的可視面積，使單個畫面中可以顯示更多的信息，讓操作員具有更舒適的視覺體驗

2. 高分辨率使得畫面更清晰，畫質更細膩

1. LED 較之 CCFL，背光板厚度降低一半左右，使精彩系列面板更輕巧。同時，操作屏亮度更高，色彩更均勻，表現力更強，可視范圍提高到 140°

2. LED 背光可以降低設備能耗，結合屏保功能大程度地延長操作屏的使用壽命

1. 集成的工業以太網接口，可以和 S7-200 SMART 以及 LOGO！0BA7 建立高速無縫的連接。同時，程序下載速度也有大幅度的提升。

2. 通過以太網可以同時連接 3 臺控制器。

3. 通過串口可以連接西門子 S7-200 以及 S7-200 SMART PLC，通訊速率高達187.5kb/s

4. 集成的串口（支持Modbus，RS422/485 自適應切換），使精彩系列面板的通訊更加靈活，可以和市場主流的小型 PLC 建立穩定可靠的通訊連接。（三菱 FX 系列；歐姆龍 CP1 系列；臺達 DVP-SV/ES2 系列）

1. 高端的 ARM 處理器，主頻達到 400MHz，使數據處理更快，畫面顯示更流暢

2. 高速的外部總線充分發揮處理器的強大性能

3. 增強的 64M DDR 內存使得畫面的切換速度更快

1. 獨特的邊框倒角設計，讓操作屏的外觀更具流線型，給人以舒適感

2. 優雅清新的綠色邊框設計，給人以視覺上的開闊感，緩解操作員的視覺疲勞

3. 使用符合 UL 標準的 PC + ABS 合金材料，耐高溫、抗腐蝕，特別適用于工業現場的應用環境

1. 內置的 24V 電子自恢復反接保護，避免因誤接線而導致的產品損壞

2. 供電電源范圍可達±20%

擁有獨特的變量管理器，可以集中管理項目中的所有變量

1. 查閱、檢索變量更方便，可使用變量名稱來標識 PLC 變量

2. 通過拖放操作，批量創建名稱、類型及地址滿足一定關系的變量

3. 快速修改多個變量的類型、地址或名稱等屬性

報警管理器支持各種類型的報警：

1. 可以自定義報警類別

2. 支持模擬量及數字量報警

3. 可以自定義報警組，相同組的報警可以同時被確認

4. 支持報警事件函數

5. 包含功能完善的報警顯示控件，支持外觀自定義

6. 可改變尺寸和顏色的報警提示器

1. 基本對象庫—開關、按鈕和圖形等

2. 增強對象庫—顯示配方、趨勢圖等

3. 豐富的符號庫

1. 通過設置對象屬性生成動畫

2. 支持函數設定動畫路徑方式

3. 支持通過變量控制對象組生成動畫

1. 通過拖拽方式自動創建變量的顯示對象及畫面的切換按鈕

2. 支持畫面對象的自動排列功能

3. 支持用戶自定義對象庫

4. 支持向導式快速工程組態

1. 支持 32 種語言，其中 5 種可以在線轉換

2. 支持多語言顯示，無需重新設計畫面

3. 內置系統字典和用戶字典功能，支持畫面自動翻譯

4. 獨特的項目文本導入/導出功能，提高并優化工程組態效率

1. 利用 Pack & Go 功能，工程師編輯修改項目后，無需親臨現場就能輕松實現項目的維護和更新

2. 現場客戶無需安裝 WinCC Flexible，一鍵執行批處理文件
   即可實現項目傳輸

安全等級管理功能豐富，使用簡單：

1. 引入用戶的概念，可以建立多個用戶，每個用戶擁有不同的權限

2. 所有畫面對象都可以獨立設置訪問權限

3. 運行期間可以對用戶信息進行管理

4. 權限的設置參數可調整

趨勢圖控件可以顯示實時數據及緩沖區中的數據：

1. 控件支持外觀顯示設置的很多屬性，包括坐標軸、刻度、上下限等

2. 提供多個系統函數，用于控制曲線翻頁、縮放等操作

擁有完善的配方管理器，具備清晰的配方數據結構：

1. 可以支持顯示多個配方預定義數據記錄，無需手動組態翻頁等操作即可實現配方的良好顯示

2. 使用配方視圖控件，無需更多的編程即可動態增加數據記錄
