SIMATIC HMI - 樹立效率新標竿

面向機器級和 SCADA 解決方案的創新、高效、可擴展和開放式軟件

通過 SIMATIC WinCC (TIA Portal)、SIMATIC WinCC 和 SIMATIC WinCC Open Architecture 產品系列，SIMATIC HMI 提供了適用于從機器級直至 SCADA 系統的整個 HMI 產品系列的可視化和組態軟件：

• SIMATIC WinCC (TIA Portal)
  創建機器級應用程序以及過程可視化或 SCADA 系統
• SIMATIC WinCC flexible
  保持機器級可視化解決方案：
• SIMATIC WinCC V7 SCADA 系統
  創建過程可視化或 SCADA 系統
• SIMATIC WinCC Open Architecture SCADA
  系統專門針對客戶定制調整要求較高的應用、大型和/或復雜的應用以及需要滿足特定系統需求和功能的項目。

SIMATIC WinCC (TIA Portal)

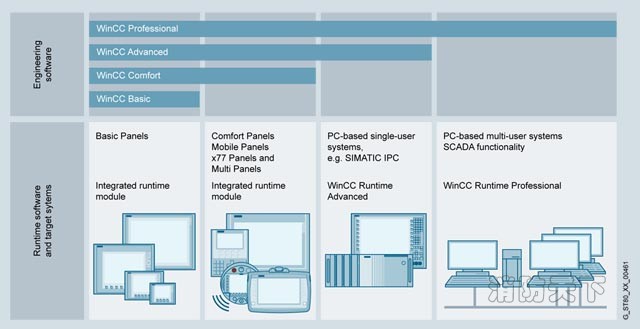

WinCC (TIA Portal) 基于中央工程組態框架 Totally Integrated Automation Portal（TIA 博途），該框架為用戶提供了用于完成所有自動化任務的統一、高效和直觀的解決方案。SIMATIC WinCC（TIA 博途）覆蓋機器級區域中的應用程序和過程可視化中的應用程序或 SCADA 環境。WinCC（TIA 博途）提供統一的可擴展組態工具 WinCC Basic、Comfort、Advanced 和 Professional，用于組態當前的 SIMATIC 操作員面板：

• SIMATIC 精簡型面板（不含按鍵式面板）
• SIMATIC 舒適型面板
• SIMATIC 移動面板
• 基于 PC 的機器級系統
  • SIMATIC WinCC Runtime Advanced
  • SIMATIC WinCC Runtime Professional

另外，WinCC（TIA 博途）還提供：

• 直觀的用戶界面，操作十分方便
• 可清晰組態設備和網絡拓?fù)?/li>
• 通過控制器和人機界面的共享數據管理和統一的符號
• 在工作環境中與控制器和人機界面的優秀交互
• 功能強大的編輯器可實現高效組態
• 集成的大量數據操作可以提高組態效率
• 系統診斷，一個重要的組件
• 完整的庫概念

SIMATIC SCADA 系統

現代工廠中的數據量在不斷增長，隨之而來的是所用的 SCADA 解決方案面臨面對的挑戰：必須對海量數據進行長期管理和歸檔。這導致對性能的要求不斷提升。另外，來自客戶環境的各種工藝也正在源源不斷地進入到各種工業應用中。全球化趨勢需要將在全球范圍內廣泛應用的更高級 SCADA 系統 – 對工廠信息的移動訪問需求也隨之不斷上升。在所有這些要求中，面對不斷攀升的能源成本，需要提高的是能源效率和生產效率

SIMATIC SCADA 憑借其源源不斷的創新性 ，完全能夠滿足未來的需求

效率

效率：作為提高生產效率的關鍵因素，SIMATIC SCADA 結合了高效的工程組態、強大的歸檔功能以及強的數據安全性。這些功能特性是高效運行管理和智能生產分析的基礎。

可伸縮性

西門子提供了可滿足日益增長的需求并能保證數據安全的固定式和移動式解決方案。為此，我們使用了 SCADA 專有技術，該技術由西門子精心開發并具有超過 15 年的跨行業資深經驗。無論用戶的需求大小，我們都可提供正確的解決方案。

創新性

通過移動式 SCADA 解決方案，可隨時隨地掌握新信息– 包括采用現今的平板電腦和智能手機硬件。工業環境中的多點觸控手勢操作開辟了現代操作方式的新途徑。

開放性

得益于國際化標準的支持以及系統內部腳本和編程接口，可輕松響應特殊請求。

SIMATIC WinCC V7 SCADA 系統

過程可視化或 SCADA 系統可用于所有領域內的生產流程、機器設備與工廠的可視化與操作 — 從簡單的單用戶站，直至具有冗余服務器的分布式多用戶系統以及帶有 Web 客戶端的跨地區解決方案。同時，WinCC 還是公司范圍內垂直集成的信息樞紐（用于 IT 和業務集成的過程可視化平臺）。

• 所有 HMI 內置功能包括可滿足信號事件顯示、消息及測量值存檔、輸入所有過程數據和組態數據、用戶管理和顯示等工業要求的各種功能。
• 系統范圍內，Web 上的操作員站、分布式服務器的可擴展的客戶機/服務器結構，以及采用冗余而獲得的數據的完整性
• 標準化接口如 OPC (用于過程控制的 OLE) WinCC OLE-DB, VBA 、Visual Basic、VB script, C-API (ODK) 的使用，使集成更為容易
• 通過集成在 WinCC 中的歷史數據記錄功能 (Historian)，可在公司內建立起一個集成平臺，該平臺基于 Microsoft SQL Server，帶有各種標準接口和編程接口和工具以及客戶端。
• 帶有WinCC OLE DB Provider的標準SQL數據庫C-API (ODK)，訪問使用VB腳本的WinCC RT以及使用VBA的WinCC CS的COM對象模型

SIMATIC WinCC Open Architecture SCADA 系統

SCADA 系統 SIMATIC WinCC 開放式架構專門針對客戶定制型調整要求較高的應用、大型和/或復雜的應用以及需要滿足特定系統需求和功能的項目等。

SIMATIC WinCC 開放式構架特別是在聯網和冗余高端控制系統方面顯示了自己的高性能。
從現場級到控制站，從機器設備到公司總部 – 可保證實現高性能的集成通信。在每一個站，均保證擁有高度的可用性、可靠的信息、快速的交互以及優良的用戶友好性。無需中斷過程就可以改變應用程序。因此，收益率、效率和安全性始終處于均衡狀態。

憑借災難恢復系統和 SIL3 認證，SIMATIC WinCC 開放式架構證明其在各種要求嚴格的應用中的可靠性。SIMATIC WinCC 開放式架構可以在任何平臺上使用，并且可用于 Windows、Linux、iOS 和 Android。

SIMATIC WinCC 開放式架構向獨立的內部開發開放，這意味著可以將想法快速、輕松地變?yōu)樾碌膽?yīng)用程序。

• 面向?qū)ο笾С植煌墓こ淘O(shè)計和靈活的工廠擴展
• 用于多達 2048 臺服務器的大型分布式系統
• 可擴展 – 從小型單用戶系統直到網絡連接的冗余高端系統
• WinCC OA 可以在任何平臺上使用，并且可用于 Windows、Linux、iOS 和 Android
• 熱備用冗余和災難恢復系統確保高的故障安全性和利用率
• WinCC 開放式架構為用戶特定解決方案提供平臺
• 大量的驅動程序和接口選項：S7、SINAUT、OPC、OPC UA、Modbus、IEC 60870-5-101/104、DNP3、BACnet 等等。
• 在基于文件的值歸檔或相關數據庫 (ORACLE) 中靈活地記錄數據
• 使用選件和附加件的模塊化擴展以及通過自己的腳本語言 CONTROL、API(C++) 和集成 ActiveX 元素的單獨功能擴展。

采用 SIMATIC 工業 PC 的基于 PC 的 HMI 解決方案（機器級/SCADA）

可靠而創新的 SIMATIC IPC 工業 PC 是優秀 PC 硬件平臺。SIMATIC 工業 PC 提供有經濟的軟件包。運行版包含 SIMATIC WinCC V7、WinCC Runtime Professional 或 WinCC Runtime Advanced 可視化軟件產品以及 SIMATIC WinAC RTX (F) 軟件控制器。同時購買工業 PC 和軟件包可享受價格優惠。

SIMATIC SCADA 和 SIMATIC IPC

通過完美相互作用實現高可用性

• 由硬件和軟件組成的“產品包”具有價格優勢
• 經過系統測試的解決方案可以降低測試開銷
• 簡單訂貨和同步物流

僅在與 SIMATIC IPC 一起訂購的情況下
