應用領域

ET 200M 特別適用于用戶特有或復雜的自動化任務。可應用的帶有 HART 的擴展模擬輸入或輸出模塊可以優化 ET 200M 用于過程工程組態。要求高等級的可用性的應用，可以與諸如 S7-400H 或 S7-400F/FH 這樣的冗余系統相組合來實現。

優點

• 高密度通道設計（每個模塊多 64 個通道）

• 減少了接線工作量

• 高工廠可用性
  – RUN 中的組態
  -熱插拔模塊
  – 冗余設計

• 模塊化設計

• 使用 S7-300 模塊

• 集成了安全功能

• 逐個通道集成了診斷功能

• 獲得了 Ex-zone 2 認證

設計和功能

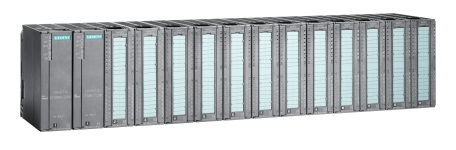

模塊式的 I/O 系統 ET 200M 包括了接口模塊（在冗余設計情況下 2IM），和多 12 個 I/O 模塊。沒有插槽規則。根據主模塊數量框架的各種類型的 I/O 模塊都可以插入。

SIMATIC S7-300 使用連接器的簡單結構使 ET 200M 應用靈活，而且維修友好性高：

總線模塊跳到 DIN 導軌上，使用縱向插入的連接器從側面對接固定。然后這些模塊安裝到總線模塊上，并用螺絲固定到位，與總線模塊接頭建立接觸。非占用槽上連接器用總線背板蓋保護起來?？偩€模塊蓋插入到后一個總線模塊的側面。背板總線集成到了模塊上。有源總線模塊允許在工作中更換（熱插拔）。ET 200M 連接到一個 S7-400 上的 PROFIBUS 上之后，控制器就可以在正常運行情況下進行組態了（運行中組態 – CiR）

技術數據

應用領域

SIMATIC ET 200iSP 一般用在加工工業的生產設施中，優化的集成到 PCS 7 和其它控制系統中。這種本質安全的 I/O 系統適用于直接安裝到有氣體或粉塵爆炸危險的區域中，例如 1 類或2 類區域以及 21 和 22 類區域；傳感器和執行器可以直接布置到 0 類和 20 類區域。

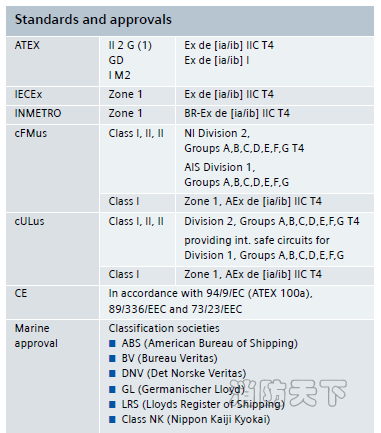

SIMATIC ET 200iSP 現已獲得綜合標準和認可。

優點

• 由于采用模塊結構，可以獨立配置、靈活擴展

• 可以在運行中更換模塊（熱插拔），并且在運行中進行組態

• 信號連接符合 HART 標準，不會有任何功能限制

• 完備的診斷選擇，簡化了試運行和故障解決

• 抗冷凝模塊，溫度范圍 -20° 到 +70°

• 全 PROFIBUS 和電源冗余

設計和功能

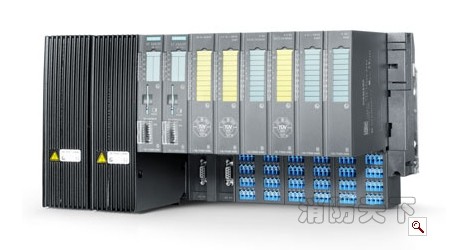

ET 200iSP 包含了一個用于連接電源裝置以及相關的保護等級 EExd（防爆外殼）電源模塊的終端模塊、一個用于帶有相關的接口和模塊的 PRIFIBUS 接口的終端模塊。此外，一個 ET 200iSP 站上可以使用多 32 個電子模塊。第一次使用的電子模塊為機械按鍵編碼。

在有爆炸危險的區域，PROFIBUS 必須通過核實的現場總線隔離變壓器（RS 485IS 耦合器）的方式進行本質安全性管理。

ET 200iSP 的安裝只需幾步：把終端模塊裝到堅固、久經驗證的 S7-300 標準導軌上，導軌已經預接線好了，沒有帶有彈簧和螺絲接線端的電子模塊，簡單的插入電源、接口和電子模塊。

新的交流電源的電壓范圍為 85 -264V，可以確實有效的減小電源線的線線徑。這樣就降低了電纜材料的成本，并且簡化了接線。此外也可以省掉一個需要 24V 電源的變壓器?？梢栽谝粋€ ET 200iSP 站上混用 24V 和 230V 版本的電源。此外，如果需要故障冗余解決方案，可以冗余組態兩個電源。

西門子在今天開幕的第十五屆中國國際機床展覽會（CIMT 2017）上，重點展示了機床加工與制造過程中如何借助“數字化雙胞胎”來實現從產品研發、設計、生產、直到服務的全過程，從而提高生產力、可用性和過程可靠性，優化加工精度、設計、加工過程乃至維護和服務。

借助“數字化雙胞胎”實現機床加工與制造的數字化

產品研發到生產的不斷整合是邁向“工業4.0”的關鍵。西門子一直致力于數控制造領域的仿真、虛擬機床以及數控系統與工廠IT系統的集成，以持續深化這一過程。小批量、多批次的定制化生產趨勢對計算機輔助設計（CAD）、計算機輔助生產（CAM）以及數控機床（CNC）的全過程提出了更高的要求，其中重要的是將CAD/CAM信息無差錯地轉換為數控程序。采用西門子控制技術的機床，其虛擬機床的控制系統與西門子的Sinumerik數控系統使用相同的語言代碼，借助虛擬NC內核，可以生成仿真和試運轉的“數字化雙胞胎”，即完全對應的虛擬鏡像，從而提前對程序和復雜運動序列進行虛擬測試。這樣，機床數控系統在執行數控程序時，就能夠識別序列和程序錯誤以及機床與刀具的碰撞，評估運動行為，確定程序運行時間，以提高實體機床后續加工的精確度和可靠性，大限度縮短調整時間。其優勢在小批次、定制化產品的生產中更為明顯。

在工件設計完成，機床加工制造的過程中，借助數控系統與IT技術的集成，西門子還能夠采集零件與加工信息，并將這些信息反饋回制造執行系統中，從而形成一個信息的閉環。這樣，產品出現任何問題或者調整，都可以進行設計與生產的同步更新。這種數控系統與控制層、生產層、乃至管理層的端到端聯網，使智能的、自優化的自主生產流程成為可能。借助Sinumerik Integrate解決方案，西門子數控系統可以幫助機床廠商快速、方便、高效地將其機床集成到客戶的整體生產和通訊流程中。已經使用工程數據管理系統（PLM系統）或制造執行系統（MES）的客戶也可以通過西門子的解決方案將機床制造過程連接到企業的高層管理系統中，以保證從企業管理層到具體的控制層所使用的數據全部保持一致。
