“ 施工用電 ”
配電線路
架空線路線間距問題
日常現象：
架空線路線間 距 小 于0.3m 靠近電桿的兩導線的間距小于0.5m、導線顏色、架設順序不符合規范要求。
防治措施：施工現場臨時用電安全技術規范中要求施工現場應符合下列規定：
-
動力、照明線在同一橫擔上架設時，導線相序排位是：L1、N、L2、L3、PE。動力照明線分兩層架設時，導線相序排列是：上層面向負荷從左起依次為：L1、L2、L3；下層面向負荷從左起依次為 L1（L2、L3）、N、PE。
-
架空線路的線間距不得小于 0.3m，靠近電桿的兩導線的間距不得小于 0.5m。

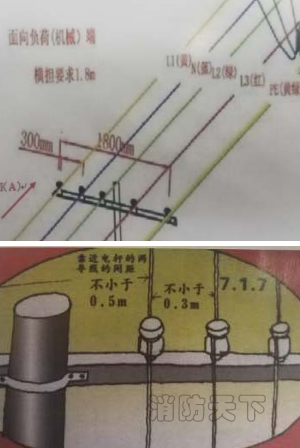

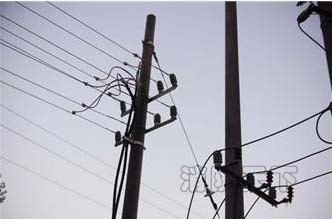

1、架空線路間距正確案例
電纜線擺放問題
日常現象：

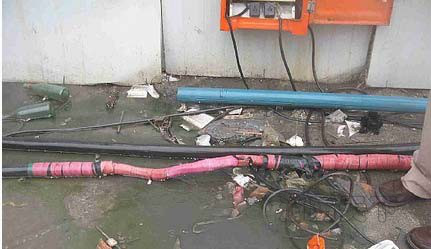

1.電纜線明放在地面；

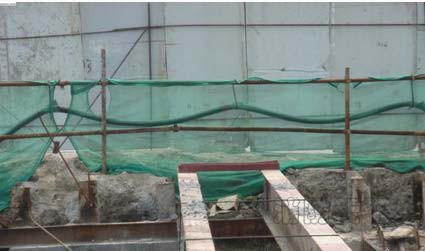

2.電纜線沿欄桿維護敷設；
防治措施：施工現場臨時用電安全技術規范中要求施工現場應符合下列規定：
-
7.2.9 架空電纜應沿電桿、支架或墻壁敷設，并采用絕緣子固定，綁扎線必須采用絕緣線，固定點間距應保證電纜線能承受自重所帶來的荷載，敷設高度應符合本規范 7.1 節架空線敷設高度的要求，但沿墻敷設時最大弧垂距地不得小于 2.0m。
-
在建工程內的電纜線路必須采用電纜埋地引入，嚴禁穿越腳手管引入。電纜水平敷設宜沿墻或門口剛性固定，最大弧垂距地不得小于2.0m。
-
裝飾裝修工程或其他特殊階段， 應補充編制單項工程用電方案。電源線可沿墻角、地面敷設，但應采取防機械損傷和電火措施。

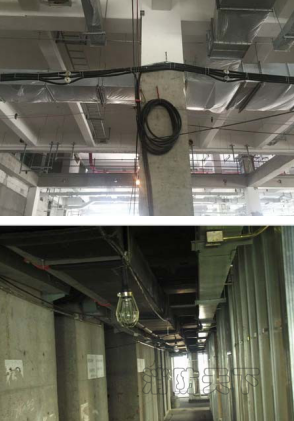

1、電纜線擺放正確案例
電纜線路芯線問題
日常現象：
在三相四線制配電的電纜線路中使用四芯線
防治措施：施工現場臨時用電安全技術規范中要求施工現場應符合下列規定：
-
電纜中必須包含全部工作芯線和用作保護零線或保護線的芯線。需要三相四線制配電的電纜線路必須采用五芯電纜。
-
五芯電纜必須包含淡藍、綠/黃二種顏色絕緣芯線。淡藍色芯線必須用作 N 線；綠/黃雙色芯線必須用作 PE 線，嚴禁混用。
1、電纜線路芯線正確案例
配電箱與開關箱
配電系統問題
日常現象：

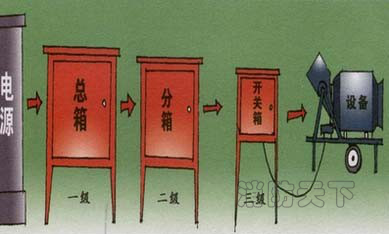

現場沒有采用三級配電系統
防治措施：施工現場臨時用電安全技術規范中要求施工現場應符合下列規定：
-
建筑施工現場臨時用電工程專用的電源中性點直接接地的220/380V 三相四線制低壓電力系統， 必須符合下列規定：1、采用三級配電系統；2、采用 TN-S 接零保護系統；3、采用二級漏電保護系統。
1、配電系統正確案例
開關箱放置問題
日常現象：

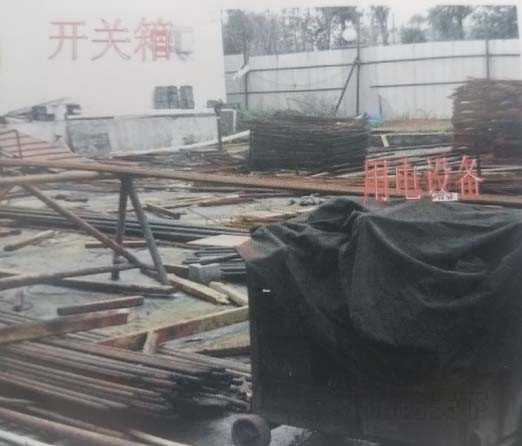

開關箱與其供電的固定式用電設備的水平距離超過 3m
防治措施：施工現場臨時用電安全技術規范中要求施工現場應符合下列規定：
-
總配電箱以下可設若干分配電箱；分配電箱以下可設若干開關箱。
-
總配電箱應設在靠近電源的區域，分配電箱應設在用電設備或負荷相對集中的區域，分配電箱與開關箱的距離不得超過 30m，開關箱與其控制的固定式用電設備的水平距離不宜超過 3m。

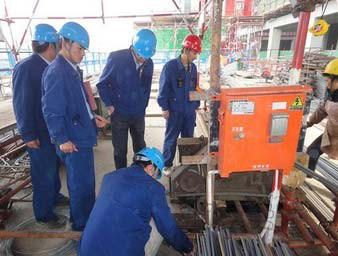

1、開關箱放置正確案例
雙色線使用問題
日常現象：
用雙色線作為相線使用
防治措施：施工現場臨時用電安全技術規范中要求施工現場應符合下列規定：
-
相線、N 線、PE 線的顏色標記必須符合以下規定：相線 L1（A）、L2（B）、L3（C）相序的絕緣顏色依次為黃、綠、紅色；N 線的絕緣顏色為淡藍色；PE 線的絕緣顏色為綠/黃色。任何情況下上述顏色標記嚴禁混用和互相代用。
1、雙色線正確案例
配電箱安裝文章問題
日常現象：

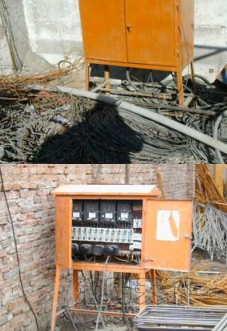

配電箱安裝位置不當或其下方堆放雜物，妨礙操作、維護
防治措施：施工現場臨時用電安全技術規范中要求施工現場應符合下列規定：
-
配電箱、開關箱應裝設在干燥、通風及常溫場所，不得裝設在有嚴重?fù)p傷作用的瓦斯、煙氣、潮氣及其他有害的介質中，亦不得裝設在易受外來固體創擊、強烈振動、液體浸濺及熱源烘烤場所。
-
配電箱、開關箱周圍應有足夠 2 人同時工作的空間和通道，不得堆放任何妨礙操作、維修的物品， 不得有灌木、雜草。
-
配電箱、開關箱應裝設端正、牢固。固定式配電箱和開關箱的中心點與 地面的垂 直距離應 為1.4-1.6m，移動式配電箱與開關箱應裝設在堅固、穩定的支架上，中心點與地面垂直距離宜為 0.8-1.6m。
1、配電箱安裝正確案例
隔離開關問題
日常現象：

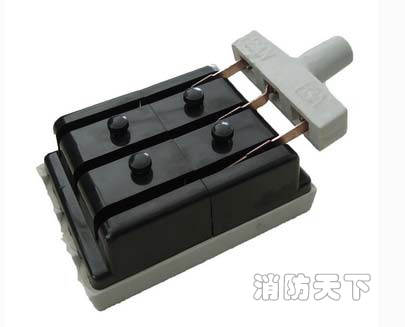

1.使用淘汰、禁用的 HK 型閘刀開關作為隔離開關
2.使用淘汰、禁用的板式開關作為隔離開關
防治措施：施工現場臨時用電安全技術規范中要求施工現場應符合下列規定：
-
配電箱、開關箱內的電器必須可靠、完好，嚴禁使用破損、不合格的電器。
-
根據建設部 659 號（2007 年 6 月14 號）公告規定：禁止使用石板閘刀開關、HK1、HK2、HK2P、HK8 型閘刀開關。瓷插式熔斷器。

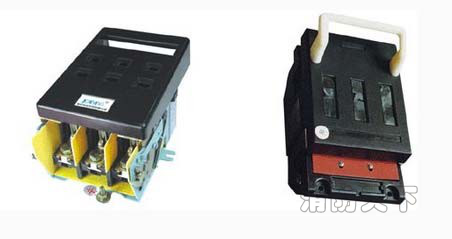

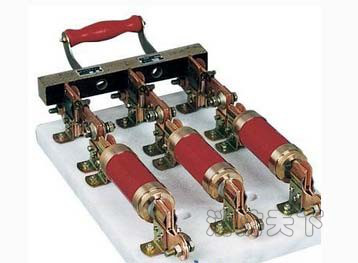

1、HR6 型刀熔隔離開關
配電箱內電器連接線問題
日常現象：

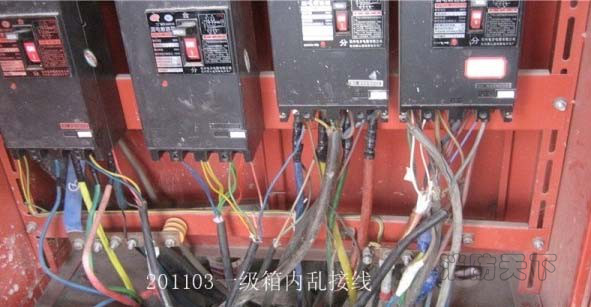

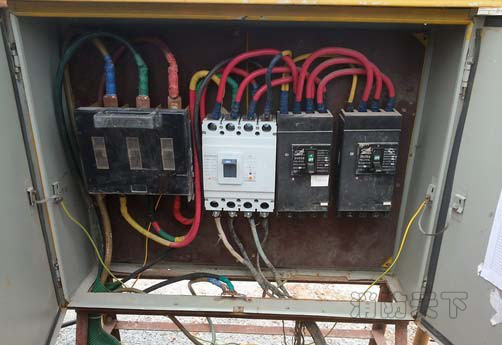

配電箱內電器連接線無序
防治措施：施工現場臨時用電安全技術規范中要求施工現場應符合下列規定：
-
配電箱、開關箱內的連接線必須采用銅芯絕緣導線。

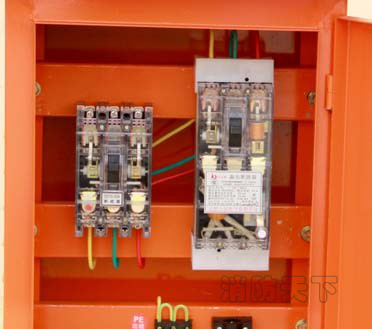

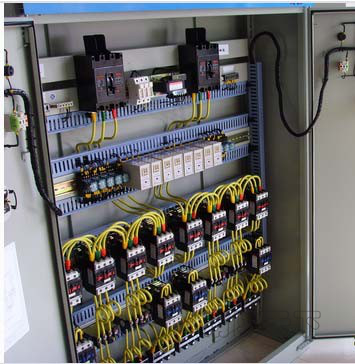

1、正確案例
照明電箱問題
日常現象：

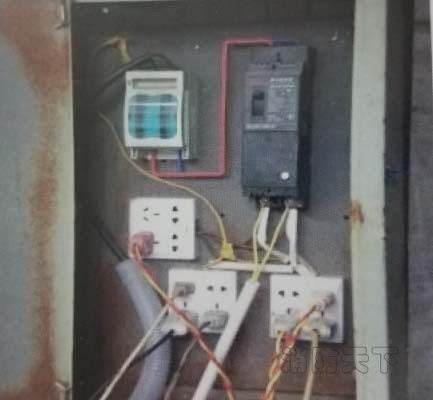

照明電箱裝設錯誤
防治措施：施工現場臨時用電安全技術規范中要求施工現場應符合下列規定：
-
照明燈具的金屬外殼必須與 PE 線相連接，照明開關箱內必須裝設隔離開關、短路與過載保護器和漏電保護器，并應符合本規范規定。

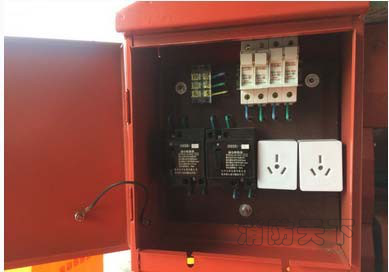

1、照明電箱正確案例
配電箱內部問題
日常現象：

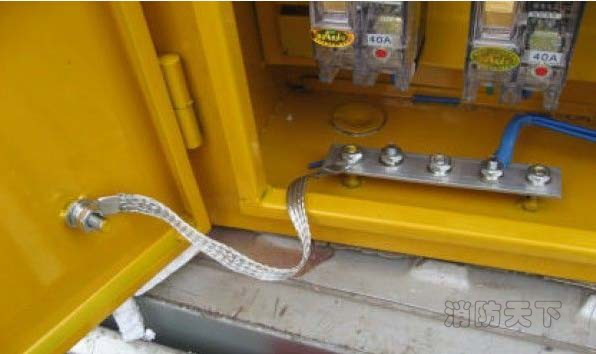

配電箱內無 N 線端子板和PE 線端子板
防治措施：施工現場臨時用電安全技術規范中要求施工現場應符合下列規定：
-
配電線的電氣安裝板上必須分設 N 線端子板和 PE 線端子板。N 線端子板必須與金屬電器安裝板絕緣；PE 線端子板必須與金屬電器安裝板做電氣連接。
-
進出線中的 N 線必須通過 N 線端子板連接；PE 線必須通過 PE 線端子板連接。
1、配電箱內部正確案例
電機保護安全風險
日常現象：
配電箱中動力和照明線路未分路設置
防治措施：施工現場臨時用電安全技術規范中要求施工現場應符合下列規定：
-
動力配電箱與照明配電箱宜分別設置。當合并設置為同一配電箱時，動力和照明應分路配電；動力開關箱與照明開關箱必須分開設置。

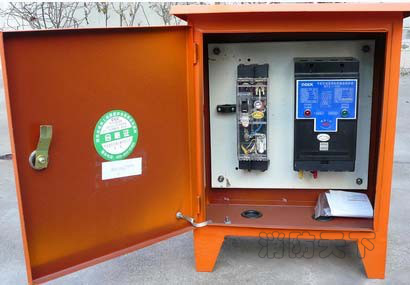

1、照明開關箱
2、動力開關箱
防雨防塵問題
日常現象：

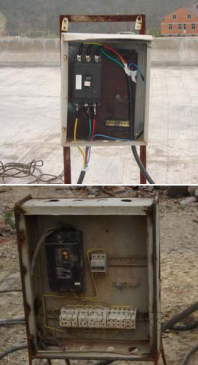

配電箱、開關箱無防雨防塵措施
防治措施：施工現場臨時用電安全技術規范中要求施工現場應符合下列規定：
-
配電箱、開關箱外形結構應能防雨、防塵。

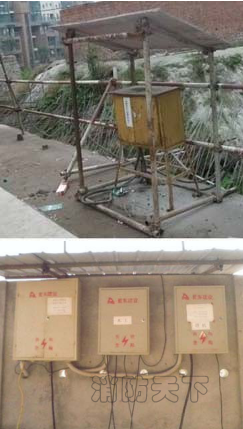

1、正確案例
開關箱控制問題

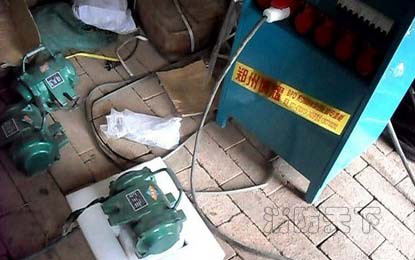

日常現象：
一個開關箱控制多臺設備
防治措施：施工現場臨時用電安全技術規范中要求施工現場應符合下列規定：
-
每臺用電設備必須有各自專用的開關箱，嚴禁用同一個開關箱直接控制2 臺及2 臺以上用電設備（含插座）。

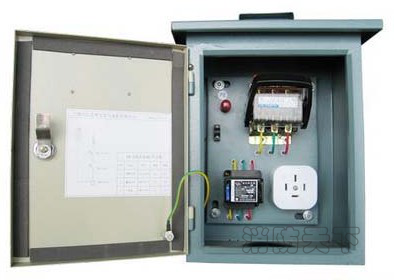

1、設備開關箱案例
